方波到正弦波转换器电路的工作原理

时间:2023-03-01 11:27来源:未知 作者:admin 点击:
方波转正弦波转换器电路是将方波转换为正弦波的重要 模拟 电路。它在 电子 的许多不同领域都有广泛的应用,例如数学运算、声学、音频应用、逆变器、 电源 、函数发生器等。 在这

方波转正弦波转换器电路是将方波转换为正弦波的重要模拟电路。它在电子的许多不同领域都有广泛的应用,例如数学运算、声学、音频应用、逆变器、电源、函数发生器等。

在这个项目中,我们将讨论方波到正弦波转换器电路的工作原理以及如何使用简单的无源电子设备构建它。

使用 RC 网络的方波到正弦波转换器

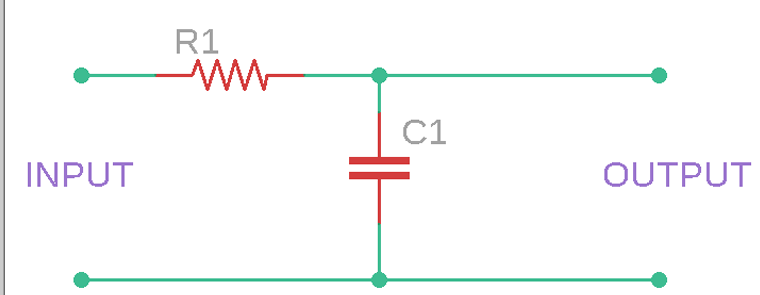

一个方波到正弦波的转换器可以使用 6 个无源元件,即电容器和三个电阻器来构建。使用这三个电容器和三个电阻器,可以构建一个以方波为输入、正弦波为输出的 3 级RC 网络。一个简单的单级RC 网络电路如下所示。

方波到正弦波转换器电路的工作原理

在上述电路中,显示了使用单个电阻器和单个电容器的单级 RC 滤波器。上面的电路很简单。电容器根据方波的状态充电。如果输入中的方波处于高位,则电容器将被充电,如果方波处于低位,则电容器将被放电。

诸如方波之类的变化信号波具有频率,根据该频率,电路的输出会发生变化。由于电路的这种行为,RC 滤波器被称为RC 积分器电路。RC 积分器电路根据频率改变信号输出,可以将方波变为三角波或将三角波变为正弦波。

方波到正弦波转换器电路图

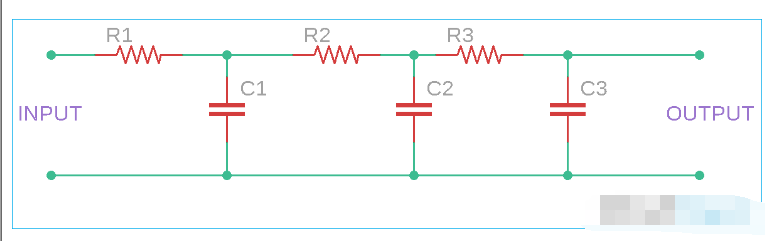

在本教程中,我们使用这些 RC 积分器电路(RC 滤波器网络)将方波转换为正弦波。下面给出了完整的转换器电路图,如您所见,它只有很少的无源元件。

方波到正弦波转换器电路的工作原理

该电路由三级RC滤波电路组成。每个阶段都有自己的转换意义,让我们通过波形仿真来了解每个阶段的工作以及它如何有助于将方波转换为正弦波

方波转换器的工作原理

要了解方波到正弦波转换器的工作原理,需要了解每个 RC 滤波器级中发生的情况。

第一阶段:

在第一级RC网络中,它有一个串联的电阻和一个并联的电容。输出可通过电容器获得。电容器通过串联的电阻器充电。但是,由于电容器是与频率相关的组件,因此充电需要时间。然而,这个充电率可以由滤波器的RC 时间常数决定。通过电容器的充电和放电,并且由于输出来自电容器,因此波形高度依赖于电容器充电电压。充电期间的电容器电压可以通过以下公式确定-

V C = V (1 – e -(t/RC) )

放电电压可由下式确定——

V C = V (e -(t/RC) )

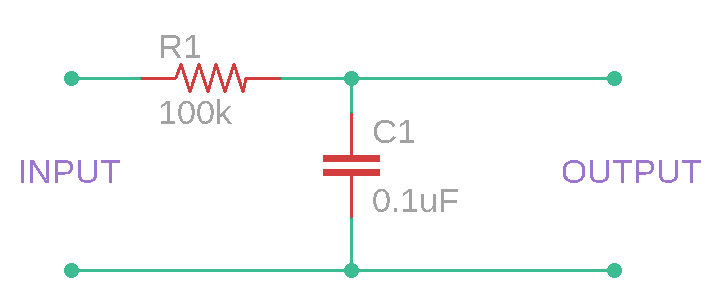

因此,从以上两个公式可知,RC 时间常数是决定在 RC 时间常数期间电容器存储多少电荷以及对电容器进行多少放电的重要因素。如果我们选择电容器的值为 0.1uF,电阻器的值为 100 k-ohms,如下图所示,它将具有10 毫秒的时间常数。

方波到正弦波转换器电路的工作原理

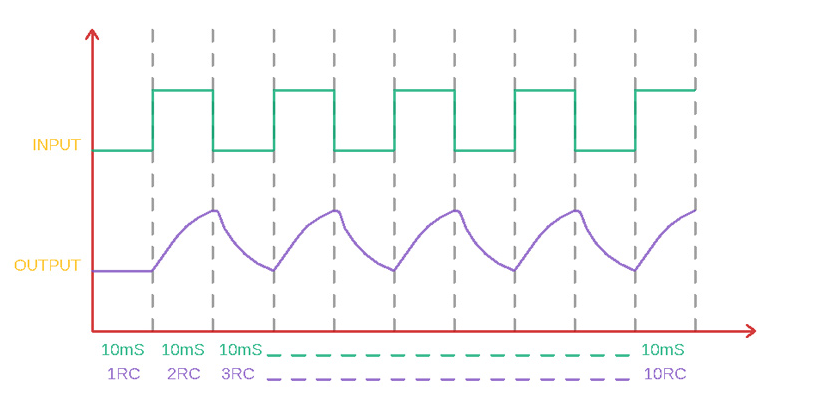

现在,如果在这个 RC 滤波器上提供一个 10ms 的恒定方波,由于电容器在 10ms 的 RC 时间常数内充电和放电,输出波形将是这样的。

方波到正弦波转换器电路的工作原理

该波是抛物线形的指数波形。

第二阶段:

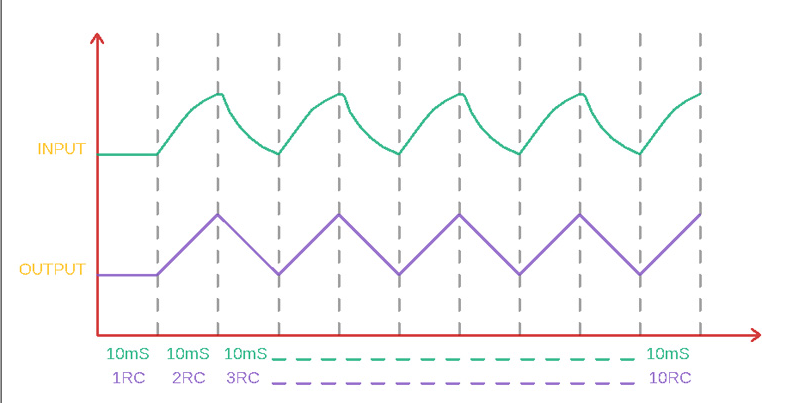

现在第一个 RC 网络阶段的输出是第二个 RC 网络阶段的输入。该 RC 网络采用抛物线形指数波形并将其制成三角波形。通过使用相同的 RC 恒定充电和放电方案,第二级 RC 滤波器在电容器充电时提供直线上升斜率,在电容器放电时提供直线下降斜率。

方波到正弦波转换器电路的工作原理

该级的输出为斜波输出,即适当的三角波。

第三阶段:

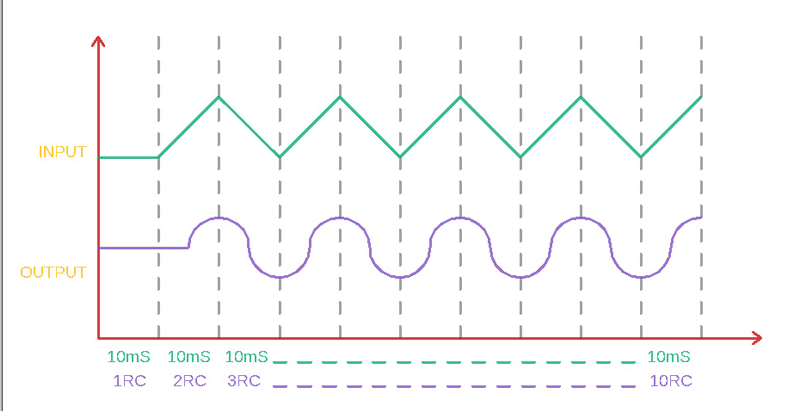

在此第三个 RC 网络阶段中,第二个 RC 网络的输出是第三个 RC 网络阶段的输入。它将三角斜波作为输入,然后改变三角波的形状。它提供正弦波,其中三角波的上部和下部平滑,使它们弯曲。输出非常接近正弦波输出。

方波到正弦波转换器电路的工作原理

为方波转换器电路选择 R 和 C 值

电容和电阻值是该电路最重要的参数。因为,如果没有合适的电容和电阻值,RC 时间常数将不会与特定频率匹配,并且电容将没有足够的时间进行充电或放电。这会导致输出失真,甚至在高频下,电阻器将作为唯一的电阻器工作,并且可以产生与输入端相同的波形。因此,必须正确选择电容和电阻值。

如果输入频率可以改变,那么可以选择一个随机的电容和电阻值,并根据组合改变频率。最好对所有滤波器级使用相同的电容和电阻值。

为了快速参考,在低频时,使用较高值的电容器,而对于高频,选择较低值的电容器。但是,如果所有组件 R1、R2 和 R3 的值相同并且所有电容器 C1、C2、C3 的值相同,则可以使用以下公式选择电容器和电阻器 -

f = 1/(2π x R x C)

其中 F 是频率,R 是以欧姆为单位的电阻值,C 是以法拉为单位的电容。

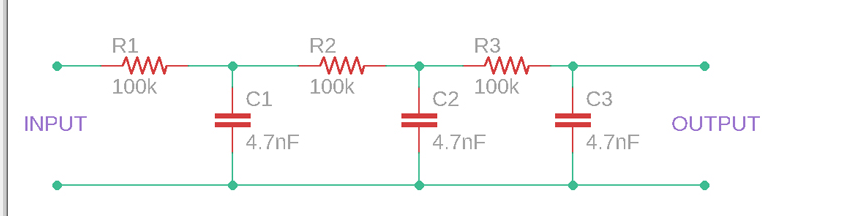

下面的示意图是前面描述的三级 RC 积分器电路。然而,该电路使用 4.7nF 电容和 1 千欧电阻。这会在 33 kHz 范围内创建一个可接受的频率范围。

方波到正弦波转换器电路的工作原理

测试我们的方波到正弦波转换器电路

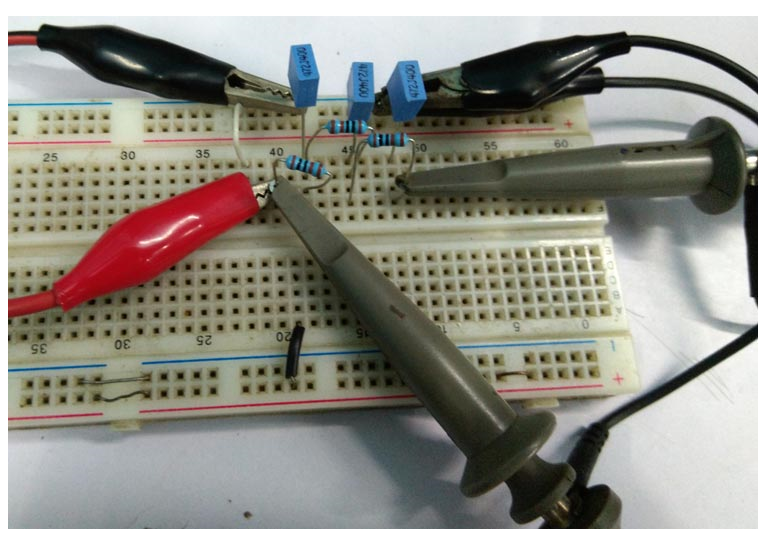

原理图是在面包板上制作的,函数发生器和示波器一起用于检查输出波。如果您没有生成方波的函数发生器,您可以构建自己的方波发生器,甚至可以构建可用于所有波形相关项目的Arduino 波形发生器。该电路非常简单,因此很容易在面包板上构建,如下所示。

方波到正弦波转换器电路的工作原理

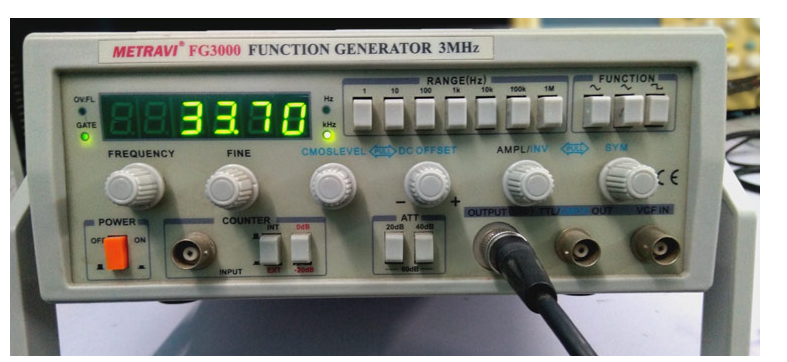

对于此演示,我们使用函数发生器,如下图所示,函数发生器设置为所需的 33 kHz 方波输出。

方波到正弦波转换器电路的工作原理

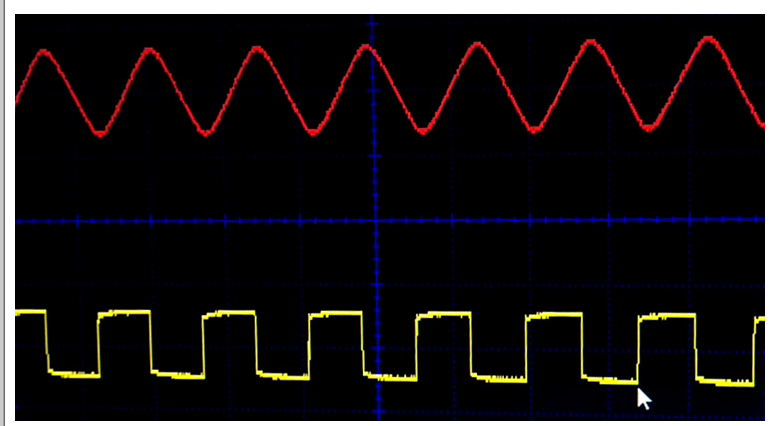

可以在示波器上观察输出,下面给出了示波器输出的快照。输入方波显示为黄色,输出正弦波显示为红色。

方波到正弦波转换器电路的工作原理
