ADS1246，ADS1247和ADS1248是高度集成的，精度，24位模拟 - 数字转换器（ADC）。的ADS1246 / 7/8特征板载，低噪声，可编程增益放大器（PGA），用单周期沉降数字滤波器，和一个内部振荡器的精度的delta-sigma（ΔΣ）ADC。的ADS1247和ADS1248还提供输出10mA容量的内置，非常低的漂移电压基准和两个匹配可编程的电流数字 - 模拟转换器（DAC）。该ADS1246 / 7/8提供了温度传感器的应用，包括热情侣，热敏电阻和RTD完整的前端解决方案。

一个输入多路复用器支持用于ADS1248，两个用于ADS1247，和一个用于ADS1246四个差分输入。此外，该多路复用器具有一个传感器断线检测，热电偶电压偏置，系统监控，和通用数字I / O（ADS1247和ADS1248）。板载低噪声PGA提供1到128的ΔΣ调制器和可调数字滤波器可选增益定居，只需要一个周期，为快速通道循环使用输入多路复用器的时候，并支持数据传输速率高达2kSPS。对于20SPS或更低的数据速率，50Hz和60Hz的干扰是由滤波器拒绝。

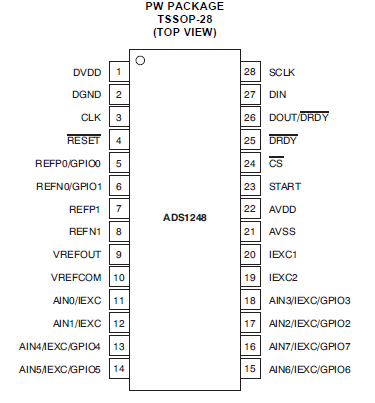

ADS1246采用小型TSSOP-16封装的ADS1247可在一个TSSOP-20封装，并采用TSSOP-28封装的ADS1248。所有三款器件的额定扩展规定的温度范围为-40°C至+ 105°C。

特性

● 24位，无失码

● 数据输出速率高达2kSPS

● 单周期稳定的所有数据速率

● 在20SPS同时50 /60Hz抑制

● 4差分/7单端输入（ADS1248）

● 2差分/3单端输入（ADS1247）

● 低噪声PGA：48nV在PGA =128

● 匹配电流源的DAC

● 极低漂移内部参考电压：10ppm的/°C（最大值）

● 传感器断线检测

● 4/8通用的I / O（ADS1247/8）

● 内部温度传感器

● 电源和VREF监测（ADS1247/8）

● 自我和系统校准

● SPI™兼容串口

● 模拟电源单极（+2.7V至+ 5.25V）/双极性（±2.5V）操作

● 数字电源：+2.7V至+ 5.25V

● 工作温度-40°C至+125°C
