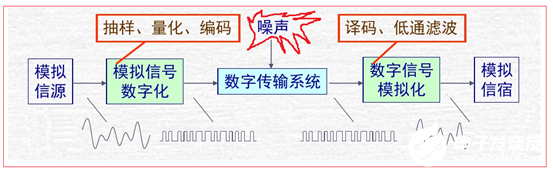

纵观音响或者家庭影院发展史,从录制、存储媒体到传输路径等角度看,CD、VCD、DVD、光纤、同轴……都是采用数字技术。正是数字技术的发展,HiFi高保真、高清才得以实现。在存储,传输环节数字化有着模拟无可比拟的优势。因为数字信号具有高强抗干扰能力以及纠错重组能力,如果信号源输出是模拟信号,即使音频功放做到同一块PCB板上,并精心设计音频信号从主控解码到音频功放路径走线,但整机还有电源电路、接收电路、附加功能电路等,尤其整机功能较多时,各种信号走向纷繁复杂,加上外壳结构限制,板上数模干扰、射频干扰、电源干扰……最终音频功放输出失真度,信噪比,还原度不一定理想,并且花销了大量时间精力。读卡读U音箱、蓝牙音箱、WiFi音箱的处理器解码出来的都是数字音频信号,所以从主控处理器输出到音频功放也采用数字信号传输,至少保证到音频功放DAC转换前端是几乎无干扰的。

D类音频功放芯片HT566通过I2C配置远离各种干扰

深圳市永阜康科技有限公司现在推广一颗I2S数字输入20W立体声无电感闭环D类音频功放芯片HT566,适合应用于蓝牙音箱、WiFi音箱、智能音箱、公交车语音播报系统等领域。该芯片支持I2S等多种数字信号输入;电源:4.5V~16V;HT566支持极宽采样率:8、16、32、44.1、48、88.2、96、192kHz;支持硬件默认工作模式以及I2C控制模式,并且I2C器件片选地址4个可选,非常灵活;所有的功能都可以通过I2C配置,包含数字信号格式选择、左右声道音量独立调节、可将功放输出配置成PBTL单声道输出、数字限幅的阈值设置、左右声道独立MUTE以及左右声道信号交换等等。

影响数字音频功放性能重要的一个模块是DAC数模转换器。HT566内置32bit音频专用的带实时跟踪补偿的数模转换器,加上后级非常成熟稳定Class D功放模块,最终HT566模拟输出性能非常优秀;在1W,1kHz,PVDD=12V条件下,THD+N≤0.02%; SNR≥97dB(A加权),噪声级别≤100uVrms;在这基础上还加入了一些实用功能:1SPW工作模式下,静态电流12mA,效率》90%;扩频模式使得很多应用场合仅用磁珠就可以过认证测试

HT566应用特性

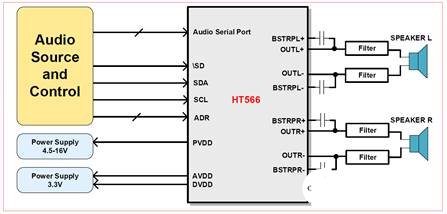

1. HT566应用原理框图

D类音频功放芯片HT566通过I2C配置远离各种干扰

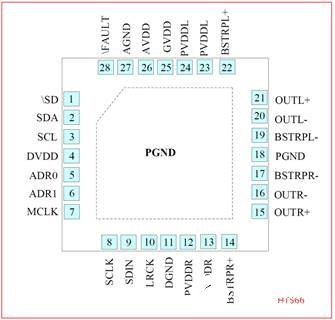

2. HT566脚位图

D类音频功放芯片HT566通过I2C配置远离各种干扰

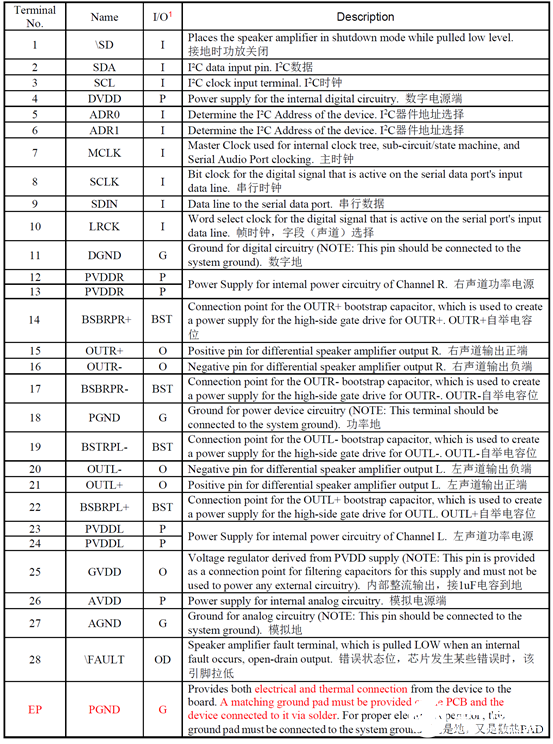

3. HT566管脚说明

D类音频功放芯片HT566通过I2C配置远离各种干扰

4. HT566 DEMO原理图

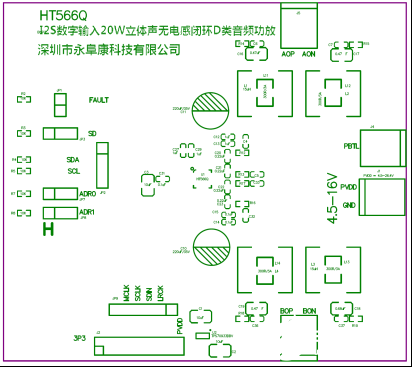

5. HT566DEMO板PCB顶层设计图

6. HT566 DEMO板PCB底层设计图

7. HT566 DEMO板贴片图

D类音频功放芯片HT566通过I2C配置远离各种干扰

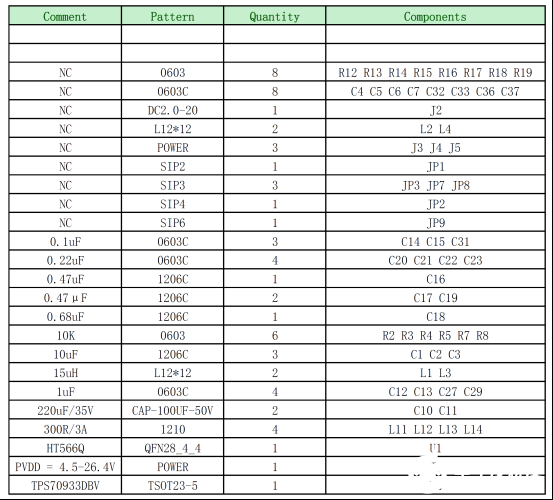

8. HT566 DEMO板物料清单

D类音频功放芯片HT566通过I2C配置远离各种干扰

9. HT566 DEMO板实物图
