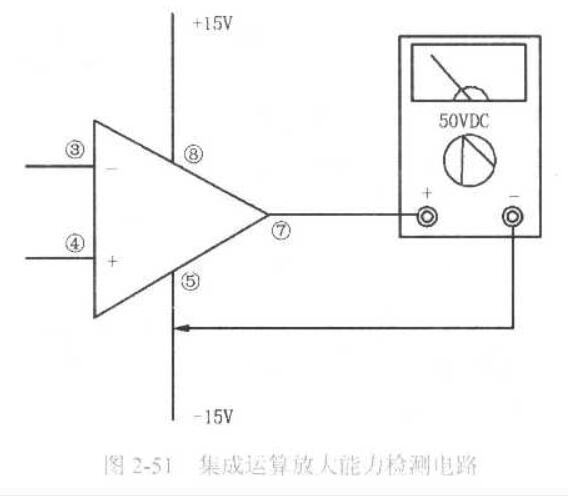

1．检测电路 集成运算放放大能力检测电路如图2-51所示，集成运算放大器接上+15 V电源，万用表置于直流电压50V挡。
2．检测方法 （1） 首先使集成运算放大器输入端开路，集成运算放大器处于截止状态。这时输出端⑦脚对负电源⑤脚的电压为20～25V。 （2）然后用手捏住金属杆小螺丝刀，依次碰触同相输入端④脚和反相输入端③脚，表针若有较大摆动，即说明该运算放大器的增益很高；若表针摆动很小，说明其放大能力差；若表针不动，则说明该运算放大器已经损坏，不能再继续使用。 (责任编辑：admin) |
|
