在基站射频功率放大器上硅电容器解决方案

时间:2022-11-23 11:58来源:未知 作者:admin 点击:
伴随高速大容量 5G 通信技术而来的信号宽带化及挑战 为了达到相当于现行网速100倍的10Gbps,如何利用比现行带宽宽数倍至数十倍的带宽已成为一大研究课题。但众所周知,若以大功率

伴随高速大容量5G通信技术而来的信号宽带化及挑战

为了达到相当于现行网速100倍的10Gbps,如何利用比现行带宽宽数倍至数十倍的带宽已成为一大研究课题。但众所周知,若以大功率输出宽带信号,功率放大器模块(PAM)内将会出现互调失真(IMD)问题,降低信号完整性。IMD的频率与带宽成正比例关系,2阶IMD中造成问题的频率在Sub6GHz中最大达到400MHz,在毫米波中则达到数GHz。

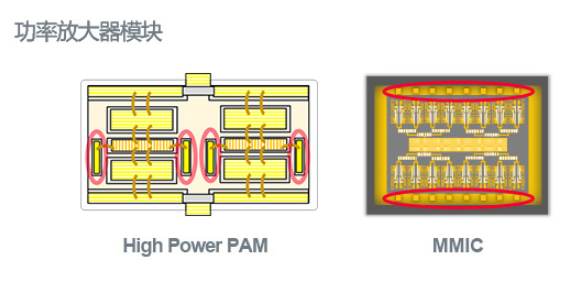

应用对象:基站的射频功率放大器模块

在基站射频功率放大器上硅电容器解决方案

去耦解决方案

利用硅电容器的解决方案

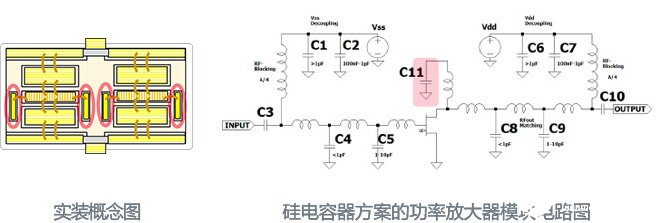

以下将介绍消除二阶IMD的方法。IMD的低频段可通过与场效应管的漏极相连的偏置电路消除,但是IMD的高频段因为受到用于RF-Blocking的微带线等的影响,难以在功率放大器模块外消除。在此要介绍的方法就是,将硅电容器(Si-Cap)直接用于功率放大器模块内的金属基板上,通过打线方式将硅电容与FET连接。

通过这种方法,利用在实际使用条件下能够保持大容量的小型硅电容器,可以在功率放大器模块的有限空间内消除IMD。

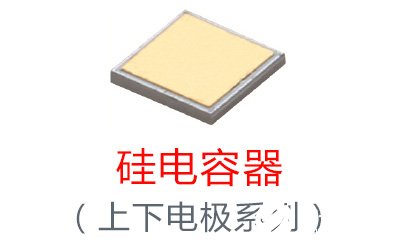

硅电容器的特点

让小型 × 大容量在实际使用条件(外施电压时及高温环境)下得到实现

硅电容器采用村田独家技术通过深沟槽及三角架支柱的结构,获得了比平面结构大100倍的电极表面积,实现了紧凑封装。另外,因为硅电容器的电介质使用了温度补偿类材料,所以在实际使用条件下容量不会减少,达到了上下电极式小型产品领域中的最大级别静电容量密度。

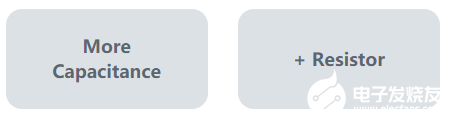

单芯片中实现各功率放大器模块所需的最合适的静电容量和阻值

村田除了提供标准类硅电容器产品外,还可根据客户需求定制IPD(集成无源器件)。IPD方案可以在单个芯片中根据期望的个数集成想要的容量和阻值。因此,我们有能力制作标准产品线中没有的大容量电容器、以及为了抑制反共振的串联阻容等产品。
