为了正确地挑选和使用集成运放,必须搞清其参数的具体含义,现分别介绍如下: (1)输入失调电压σ⑩一个理想的集成运放,当输入电压为零时,输出电压也应为零(不加调零装置)

  为了正确地挑选和使用集成运放,必须搞清其参数的具体含义,现分别介绍如下:

  (1)输入失调电压σ⑩一个理想的集成运放,当输入电压为零时,输出电压也应为零(不加调零装置)。但实际上它的差动输入级很难做到完全对称,通常在输入电压为零时,存在一定的输出电压。在室温(25℃)及标准电源电压下,输入电压为零时,为了使集成运放的输出电压为零,在输人端加的补偿电压叫做失调电压U10,实际是上指当输入电压U1=0时,输出电压Uo。折合到输人端的电压为负值,即U10=-Uo/AUO U10的大小反映了运放制造过程中电路的对称程度和电位配合情况。U10值越大,说明电路的对称程度越差,一般约为±1~10mV。

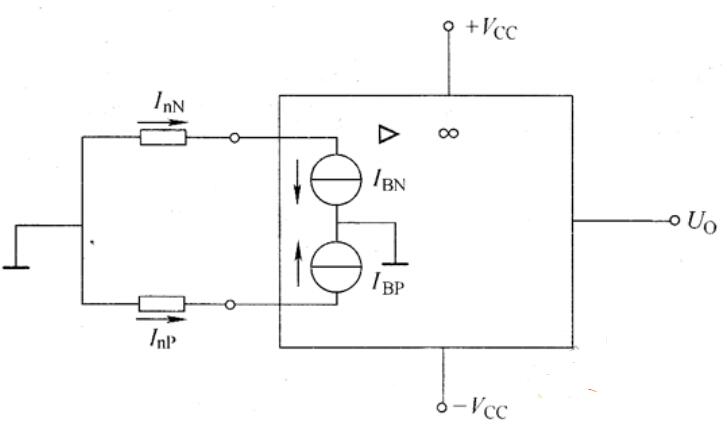

  (2)输入偏置电流IIB集成运放的两个输入端是差动对管的基极,因此,两个输入端总需要一定的输入电流IBN和IBP。输入偏置电流是指集成运放输出电压为零时,两个输人端静态电流的平均值,如图1所示。

集成电路运算放大器的参数含义

  图1 输入偏置电流

  输入偏置电流的大小(在电路和外接电阻确定之后),主要取决于运放差动输入级的性能,当它的值太小时,将引起偏置电流增加。从使用角度来看,输入偏置电流越小,由于信号源内阻变化引起的输出电压变化也越小。所以,它是一项重要的技术指标,一般情况下,输入偏置电流约为t0nA~1μA 。

  (3)输入失调电流I10, 在集成电路运放中,输入失调电流I10是指当输出电压为零时流人放大器两输入端的静态基极电流之差,即

  I10=|IBP-IBN|

  由于信号源内阻的存在,I10会引起一个输入电压,它将破坏放大器的平衡,使放大器的输出电压不为零。所以,希望I10越小越好,它反映了输入级差动对管的不对称程度,一般1nA-0.1μA。
