关于电子电路中模拟信号与数字信号的分析

时间:2022-10-12 11:26来源:未知 作者:admin 点击:
(文章来源:小杰 电子 ) 模拟信号与数字信号:电子电路中的信号包括模拟信号和数字信号两种。模拟信号是时间连接的信号,如正弦波信号,锯齿波信号等。如图(a)所示即为模拟信

(文章来源:小杰电子

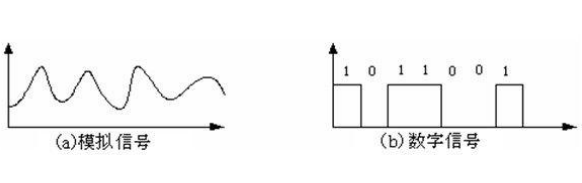

模拟信号与数字信号:电子电路中的信号包括模拟信号和数字信号两种。模拟信号是时间连接的信号,如正弦波信号,锯齿波信号等。如图(a)所示即为模拟信号。数字信号是时间和幅度都离散的信号,如产品数量的统计,数字表盘的读数,数字电路信号等。如图(b)所示即为数字信号图。

关于电子电路中模拟信号与数字信号的分析

模拟电路与数字电路的特点,(1)数字电路的特点:在电子设备中,通常把电路分为模拟电路和数字电路两类。其中,用来传输,控制或变换数字信号的电路称为数字电路,数字电路工作时通常只有两种状态,即高电位(又称高电平)或低电位(又称低电平)。通常把高电位用代码“1”表示,称为逻辑“1”;低电位用代码“0”表示称为逻辑“0”。

注意:有关产品手册中常用“H”代表“1、“L”代表:“0”。实际的数字电路中,到底要求多高或多低的电位才能表示“1”或“0”、要由具体的数字电路来定。例如一些TTL数字电路的输出电压等于或小于0.2V,均可认为是逻辑“0”,等于或者大于3V,均可认为是逻辑“1”(即电路技术指标)。CMOS数字电路的逻辑“0”或“1”的电位值是与工作电压有关的。

数字电路的信号是不连接变化的数字信号,所以在数字电路中工作的元器件多数工作在开关状态即工作在饱和区和截止区,而放大区只是过度状态。数字电路的主要研究对象是在电路的输入和输出之间的逻辑关系因而在数字电路中就不能采用模拟电路的分析方法,例如,微变等效电路法等就不适合用了。这里的主要分析工具是逻辑代数,表达电路的功能主要用真值表,逻辑表达式及波形图等。

模拟电路的特点:模拟电路的电信号是连接变化的电量,其幅值的大小在一定范围内是任意的,所以要求电路对这种信号不失真地进行放大或处理,因而对元器件及电路参考和外界条件的要求比较严格,例如,放大电路中的半导体器件通常要工作在线性放大状态。
