（一） 对运放带容性负载的输出端接一电阻，可增强运放稳定性。具体分析如下

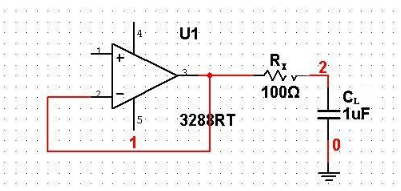

（二）Ro为运放输出电阻，等效电路图如下

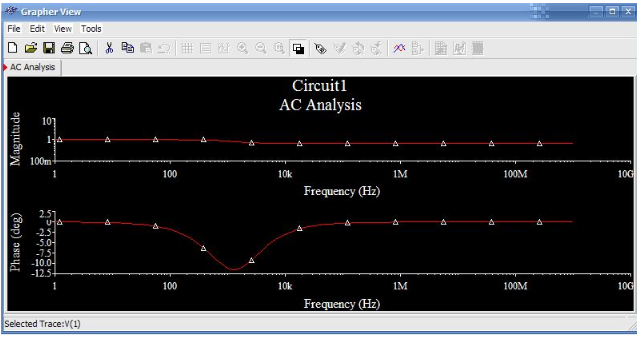

（三）MulTIsim仿真结果：

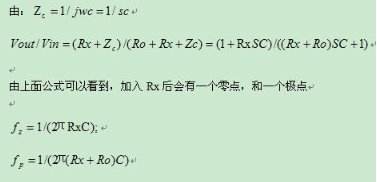

（四）计算方法如下：

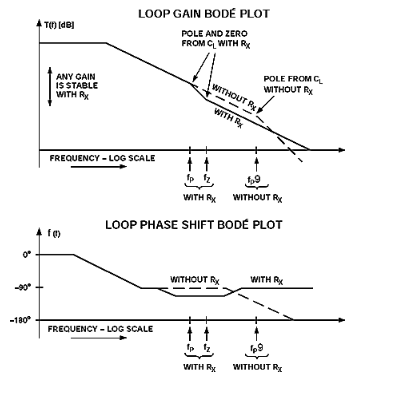

（五）说明：下图虚线是未增加Rx的伯德图，实线是增加Rx的伯德图，。
（六）如图可知增加Rx会同时引入一个极点和一个零点，增加了运放的稳定性和带容性负载能力。显然增大Rx，交叉频率f值（T=0dB）会减少，稳定性可增强，但同时带宽也会相应减少，而且增加了输出阻抗（对下一级电路来说）。 (责任编辑：admin) |
|
