高压隔离开关用途是什么及分类

时间:2021-10-24 12:02来源:未知 作者:admin 点击:
高压隔离开关(QS)没有专门的灭弧装置,不能用来切断负荷电流和短路电流,使用时应与 断路器 配合,只有在断路器断开后才可进行操作。它的主要作用是配合断路器接通和断开电源,

高压隔离开关(QS)没有专门的灭弧装置,不能用来切断负荷电流和短路电流,使用时应与断路器配合,只有在断路器断开后才可进行操作。它的主要作用是配合断路器接通和断开电源,改变设备的运行状态。
一、高压隔离开关的主要用途
1、用来隔离电源,保证检修安全,使检修的电气设备与电源有明显的断开点;
2、进行倒闸操作以改变系统运行方式,如在双母线运行的电路中,利用隔离开关将设备或线路从一组母线切换到另一组母线上去;
3、在一定情况下,可以用来接通和切断小电流电路。如利用隔离开关可进行以下操作:
1)分,合电压互感器和避雷器回路。
2)分,合母线的充电电流。
3)分,合励磁电流不超过2A的空载变压器电容电流不超过5A的空载线路。
二、高压隔离开关的分类
1、按安装场所分为:户内和户外两种;
2、按极数分为:单极和三极两种;
3、按绝缘支柱的数目分为:单柱式、双柱式和三柱式三种;
4、按结构特点分为:闸刀式,螺旋式和插入式三种;
5、按作用不同分为:带接地刀开关和不带接地刀开关两种;
6、按配用的操纵机构分为:手动、电动和气动操作机构等类型。

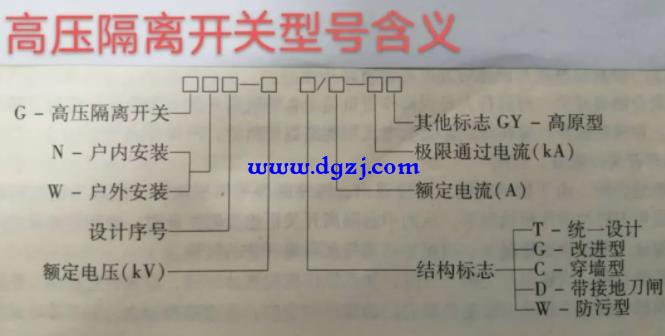

三、高压隔离开关型号的含义


高压隔离开关用途是什么及分类
1、产品名称,G表示隔离开关,J表示接地开关。
2、安装场所,N为户内式,W为户外式。
3、设计系列序号,用数字表示。
4、额定电压,单位为KV。
5、补充工作特性,D表示带接地刀闸,G表示改进型,K表示快分型,T表示统一设计,W表示防污型。
6、额定电流,单位为A。
例如,GN2-10/400型表示额定电压为10KV、额定电流为400A、序列号为2的户内式隔离开关。 (责任编辑:admin)
