家里怎么检测地线是否有效

时间:2021-08-01 11:27来源:未知 作者:admin 点击:
首先大家要明白一点,我们家庭 用电 的供电系统都是 变压器 中性点 接地 的供电系统。 但是根据距离的远近和用户的分散和集中程度不一样,所采取的供电方式也不一样。 我们家庭

首先大家要明白一点,我们家庭用电的供电系统都是变压器中性点接地的供电系统。

但是根据距离的远近和用户的分散和集中程度不一样,所采取的供电方式也不一样。

我们家庭用电的供电系统有两种。

一种是变压器中性点接地,并且引出工作零线(俗称零线)和保护零线(俗称地线)。这两条线单独敷设安装,分散连接到各家各户。工作零线和火线形成回路给设备供电。保护零线接在设备的金属外壳,正常情况下没有电流通过。当设备的金属外壳漏电的时候,漏电电流通过保护零线流回变压器。因为这种供电系统有三条火线,一条地线和一条零线,所以也叫做三相五线制供电,专业上叫tn_s供电系统。

另外一种变压器中性点也接地,但是只引出一条PEN线,也就是工作零线和保护零线共同用一根线。这条线来到配电箱处,再做接地处理。重复接地后的PEN线,又分别引出一条零线和一条地线。零线和火线形成单相回路,地线接在设备的金属外壳。这种供电方式比较节省材料,适用于用户比较分散和比较偏远的地区。但是这种方式的供电,安全系数要低于三相五线制的供电。一旦 Pen线断了,设备的金属外壳就会带有相当高的电压。这种供电方式是三相四线,专业上叫tn-c-s供电系统。

明白了地线的由来,再来叙述如何检测地线是否有效,听起来大家就容易理解的多。

根据我的经验,检测地线是否有效,常用的有4种方法,下面一一分享给你。

第1种,也是最方便简单的一种,只要手没断,眼没瞎,任何人都可以操作,他就是插座测试仪

插座测试仪不但可以测量地线是否有效,而且还可以判断零火线是否接反,地线和零线是否接反,并且可以测试漏电保护器是否正常。它的面板上都有显示,哪一个灯亮代表什么情况,一清二楚。

第2种方法,电压测量法,需要的工具是万用表
我们知道火线和零线的电压是220伏,而零线和地线是相通,所以火线和地线的电压也应该是220伏。

测量的时候把万用表打到电压档,拨到合适的量程,两只表笔分别触碰火线和地线,根据所测得的电压来判断地线是否有效。

第3种,氖泡电笔。
这个方法前两天我有拍过视频,大家可以进入我的头条主页查看我的视频,就可以找到。利用的原理也是电压法。

两手各握一只电笔,正确的方法是食指和中指夹住电笔,拇指按住电笔尾部的感应头。如果地线接地良好,两支电笔的氖泡都会发亮,如果连接地线的这只电笔不发亮,说明地线有问题。

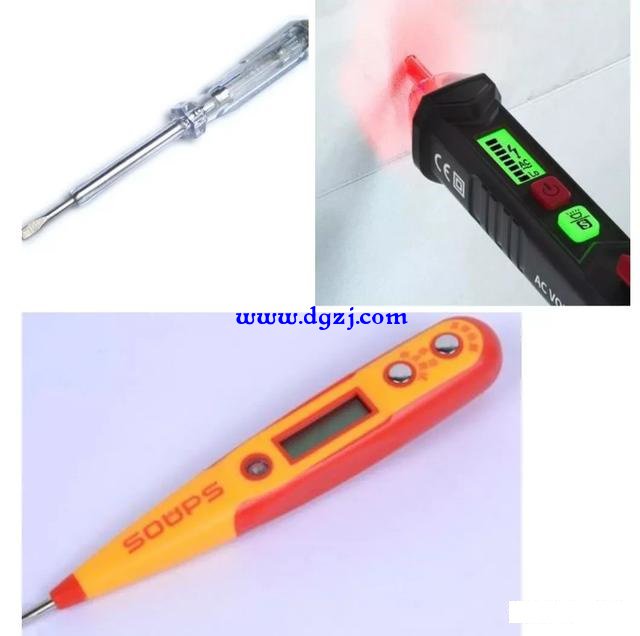

下面这张图左上角的那种就是氖泡电笔。

家里怎么检测地线是否有效
第4种,漏电保护器+负载。这个方法是利用漏电保护器的工作原理。漏电保护器的工作原理是检测火线和零线的电流是否平衡?比如我们用一个灯泡,当这个灯泡连接到火线和零线时,灯泡正常发亮。当我们把灯泡连接到火线和地线时,漏电保护器就会立马跳闸。做这个实验的时候,建议用开关来控制,不要徒手用线去触碰,避免发生意外。 (责任编辑:admin)
