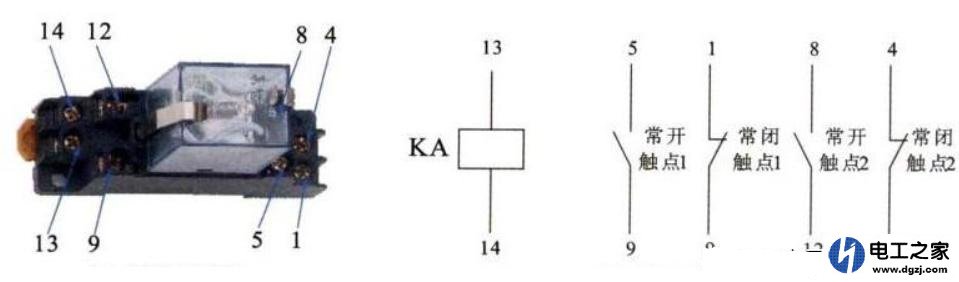

读懂电气图纸的第一步是会识别电气元器件的“符号”。  会识别了这些符号后，第二步就是学会一些读电气图的方法和步骤 我平时看电气图的时候首先就要看电气图的主电路，因为主电路是保证了整个电路的功能实现的。我们从主电路中可以看出电动机的类型、工作启动方式、转向和制动的基本控制要求了，比如我们以M7130平面磨床为例子来说明这个问题。在下面的电路图中我们从主电路中可以解读到下列的信息，主电路有三台电机，其中M1是砂轮电机、M2是冷却电机然后M3是液压泵电机，它的主运动主要是砂轮的高速运动，辅助运动是工件的冷却等控制。 (责任编辑：admin) |
