300米深水井如何做电缆防水接头

时间:2020-05-07 08:31来源:未知 作者:admin 点击:
常见电缆接头防水处理方式 户外电线/电缆接头常见防水处理方式是采用自粘式防水绝缘胶带。自粘式防水绝缘胶带有很大的弹性,在拉伸以后胶带里的橡胶可以熔在一起,有效阻止接

常见电缆接头防水处理方式

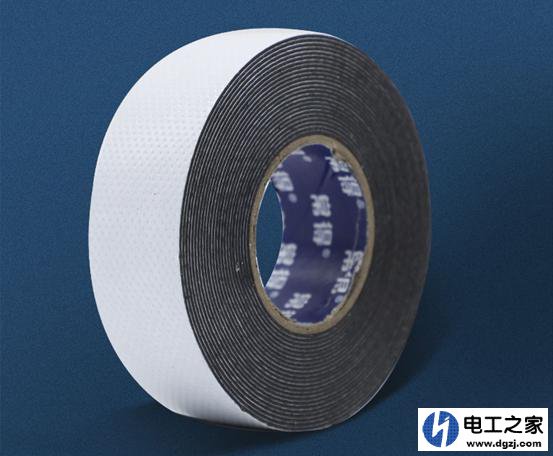

户外电线/电缆接头常见防水处理方式是采用自粘式防水绝缘胶带。自粘式防水绝缘胶带有很大的弹性,在拉伸以后胶带里的橡胶可以熔在一起,有效阻止接头处空隙的产生,而且当被粘物发生热胀冷缩也不容易产生空隙,广泛应用于户外架空线路、路灯等。
300米深水井如何做电缆防水接头

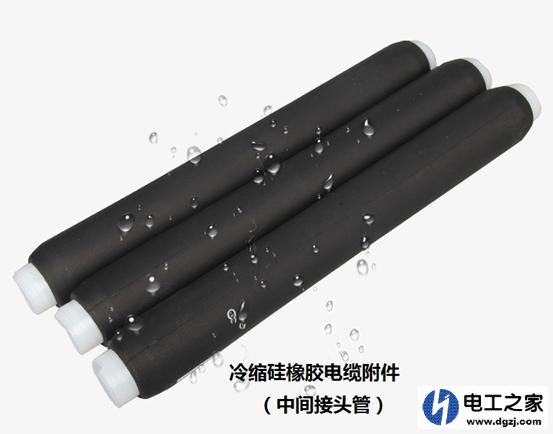

另外接头防水还可以采用冷缩硅橡胶电缆附件,硅橡胶电缆附件很有弹性,能紧紧的贴在电缆上,比自粘式防水绝缘胶带防水效果更好。不管电缆怎么热胀冷缩产生形变,它可以有效的防止出现空隙。
300米深水井如何做电缆防水接头
冷缩硅橡胶电缆附件相对而言价格比较贵,50平方电缆的单芯中间接头管价格都差不多要70块钱,多芯中间接头管价格都要100多块钱。
另外也有采用灌胶法来处理电线接头防水,那是那种方法非主流,暂不在讨论之列。
漏电原因分析
根据题意,该水泵采用3×6平方的电缆,用防水胶带粘了,高压自粘带也做了,水泵放下去半年还是漏电跳闸。
题主用防水胶带粘了还是漏电跳闸,我觉得可能是防水胶带选错了,或者使用方法不对,或者电线连接的不牢固。
自粘式防水胶带有乙丙橡胶防水胶带和丁基橡胶防水胶带,丁基橡胶防水胶带气密性更好。一般可达到2Mpa以上,水深200米以上。但是它耐热性比较差,温度一高就容易融化。
300米深水井接头做法
1. 剥开电缆线护套和绝缘层露出铜芯并清洁干净,然后把零火线错位连接起来,再焊上一层锡,防止接头因时间过长而松动引起接头发热。接头焊好以后,然后用锉刀修理焊接部分,使焊接点平整无毛刺。
2. 用酒精把焊接部分及绝缘层擦拭干净,确保待包胶带部分干燥无油。
3. 撕开防水胶带保护层,把中间自粘橡胶层拉长到原来的2倍长度,缠绕接头处。缠绕的时候稍微用点力,要求缠绕三层以上并逐步往外延伸,最上面一层防水胶布缠绕要超出接头15公分以上。
4. 缠好以后用手捏紧包好的防水胶带,让胶带和接头更紧密、无空隙。
5. 最后再在防水胶布外面缠绕一层普通聚氯乙烯提供机械保护。
ps:如果还是担心接头处进水,那还可以在包好防水胶布以后,再在外面套一层冷缩硅橡胶电缆附件中间接头管。冷缩硅橡胶电缆附件中间接头管最小的型号都要求电线在10平方以上,3芯6平方电缆线总截面积比10平方电线要大,完全可以使用。
300米的深水井,如果用100米长电缆分三次放入水中,难免造成电缆漏电,电缆越长,损耗越大,电阻增大,传输电流相应变大,电缆容易发热造成温度过高而导致胶带变松。
解决方案:电缆必须错开接线,每一根电线套上热缩管(选择加厚防水型),加热成型,防水胶布和电工胶布缠上。电缆外围再套一个热缩管,完成后再缠上防水胶带和电工胶布。
需要注意的是防水胶带必须缠在外围,选择质量过硬的品牌,在进行热缩管操作时,别忘记先套大的热缩管。

(责任编辑:admin)
