电机星三角降压启动导线怎么选

时间:2020-04-20 18:17来源:未知 作者:admin 点击:
很多时候大家选择导线的时候完全按照用电设备的功率来计算是不够全面的,因为大家忽略了一个问题:保护元件的整定电流。如果保护元件的整定的电流比用电设备的额定电流要大一

很多时候大家选择导线的时候完全按照用电设备的功率来计算是不够全面的,因为大家忽略了一个问题:保护元件的整定电流。如果保护元件的整定的电流比用电设备的额定电流要大一些,那么我们选择的电缆也要相应的放大一些,有些设备是允许过载短时间运行的,否则设备过载保护元件还没到动作时间,电缆因为选配不合理就先烧坏了。
正常的导线配置顺序应该为:计算设备的工作电流-计算过载保护电流定值-核对导线上的电压损失(仅针对长距离输电)-选择导线。
根据题目我们先来计算电动机的额定电流:
电机星三角降压启动导线怎么选
电动机额定电压380V 功率因数取0.8 效率取90%
额定电流In=90/1.732*0.38*0.8*0.9A=190A

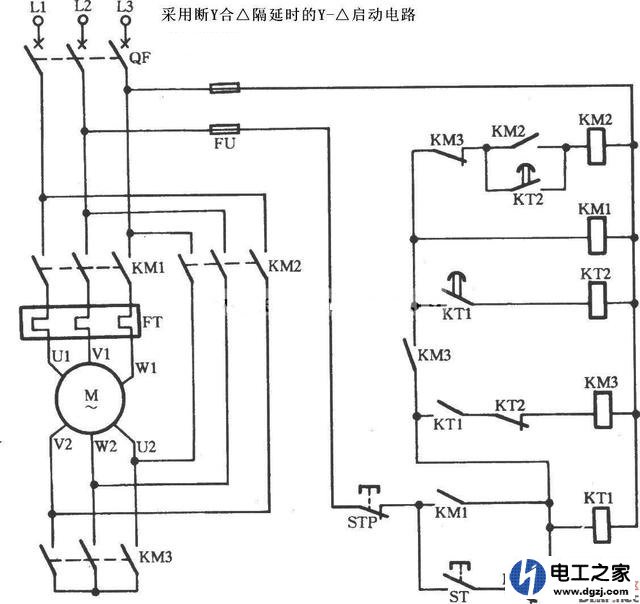

因为是星三角启动,电动机引来6根线,角接是在外部完成,所以流过导线的电流是相电流
三角形联接的负载 线电流=√3相电流,所以相电流I=190/√3=110A
过载保护一般整定不小于额定电流的1.1倍,我们取1.1倍则为121A。
这里我们先不考虑导线上的电压损失,按整定电流来选择导线并预留一定裕量。
导线采用交联聚乙烯的铠装电缆,敷设方式选为桥架敷设,环境温度按40度,根据手册查询,按40度时的安全载流量,则应该选择35平方铜芯或者50平方铝芯电缆,如果距离较远时加大一个规格选择就好了。
