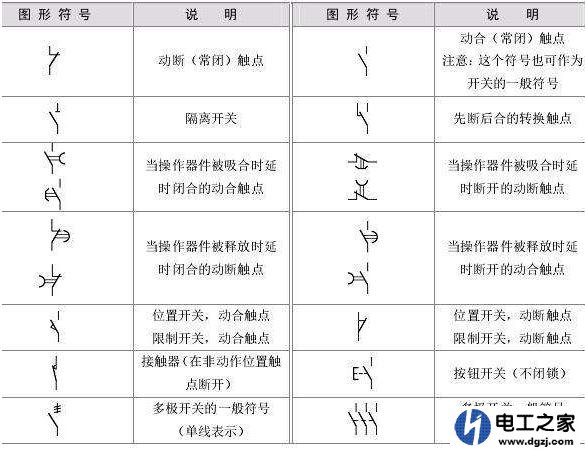

我认为要看懂电路图首先要学会电器符号的一些基本知识，会识别一些电器符号，这是最基本的。这就像建大楼一样，砖头、石材、钢筋与水泥是建楼的基本要素，同样我们要想看懂电路图那么基本的要素就是先会认识一些常见的电器符号。比如交流接触器（KM）符号、按钮（SB）符号、热继电器（KH）符号、空气断路器（QF）符号等等。

看电路图的方法

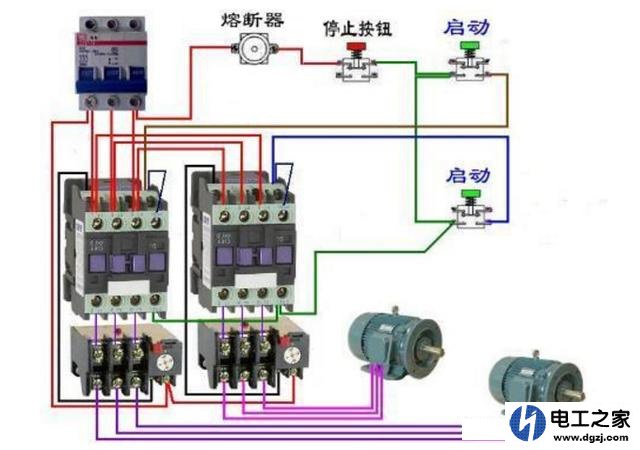

我在看图时一般采用了查线看图法，首先要看主电路的负载，看看主电路有几个负载，再看它们的类别、用途和接线方式等。接着看看主电路的负载用什么元件来控制的，有几个控制元件等，是否有接触器、继电器或其它控制元件。最后要看主电路中除了控制元件外是否还有其它元件，同时要知道这些元件所起的作用。

下面就要看控制电路了，先要搞清楚控制电路中每个控制元件的作用以及它对主电路的控制关系，我认为看懂控制电路各元件的动作情况和主电路负载的作用是看懂电路的基础，因为这些负载都不是分离的而是相互有联系或者有制约关系的。 (责任编辑：admin)
