电气图纸怎么看?电气图纸识图技巧

时间:2018-11-21 16:30来源:未知 作者:admin 点击:
电气 图纸怎么看?电气图纸识图技巧 电气图纸的作用主要用来描述电气的原理,同时通过电气图纸也能明了设备的安装及使用方式。电气图纸主要通过电气符号及图形来表示个 元器件

电气图纸怎么看?电气图纸识图技巧
电气图纸的作用主要用来描述电气的原理,同时通过电气图纸也能明了设备的安装及使用方式。电气图纸主要通过电气符号及图形来表示个元器件的连接形式。

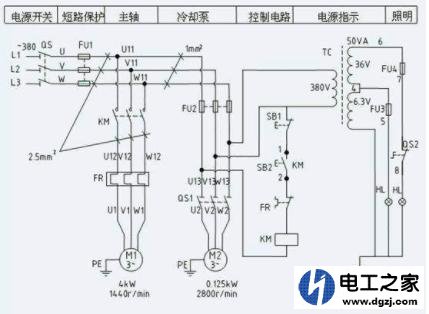

一张完整的电气图纸,应该包括主电路和控制回路,要学会看图纸,首先要了解各种符号所代表的元器件类型。
电气图纸怎么看?电气图纸识图技巧

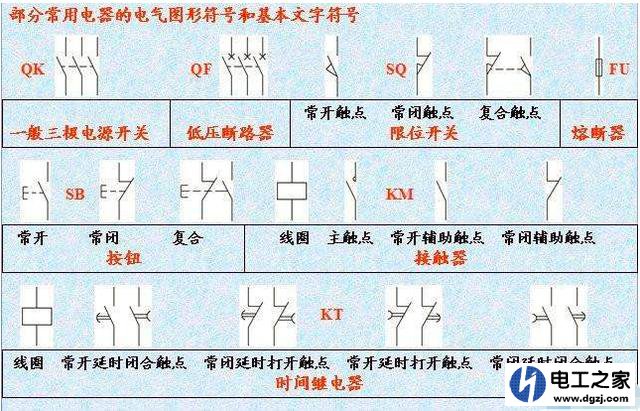

当看到图纸上的图形符号和文字符号时能够第一时间想到这个元器件的工作原理及工作方式,这是第一要务。
当拿到图纸是要自习阅读系统的描述,弄懂系统所要实现的工程目标,然后下一步就是研究电路图了。

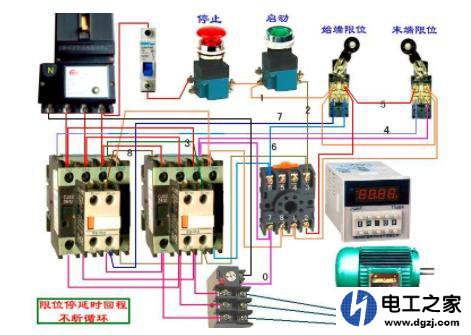

看电气主回路,再看控制回路,研究控制回路要从上到下,从左到右。在电气图纸中,电气原理图应用比较多,各种电气符号的使用就方便了用户的阅读和分析线路,根据简单、清晰的原理,采用电器元件展开的形式绘制而成。他包括所有电气元件的导电部分和接线端点,但是并不按电气元件的实际位置来华,也不反应电气元件的形状,大小和安装方式。
电气图纸怎么看?电气图纸识图技巧
总结下小规律吧:
1、画主电路绘制主电路时,应依规定的电气图形符号用粗实线画出主要控制、保护等用电设备,如断路器、熔断器、变频器继电器电动机等,并依次标明相关的文字符号;
2、画控制电路控制电路一般是由开关、按钮、信号指示、接触器、继电器的线圈和各种辅助触点构成,无论简单或复杂的控制电路,一般均是由各种典型电路(如延时电路、联锁电路、顺控电路等)组合而成,用以控制主电路中受控设备的“起动”、“运行”、“停止”使主电路中的设备按设计工艺的要求正常工作。对于简单的控制电路:只要依据主电路要实现的功能,结合生产工艺要求及设备动作的先、后顺序依次分析,仔细绘制。对于复杂的控制电路,要按各部分所完成的功能,分割成若干个局部控制电路,然后与典型电路相对照,找出相同之处,本着先简后繁、先易后难的原则逐个画出每个局部环节,再找到各环节的相互关系。
电气图纸怎么看?电气图纸识图技巧
