数字万用表测三极管

三极管分NPN型和PNP型

以NPN型为例说明测量方法：

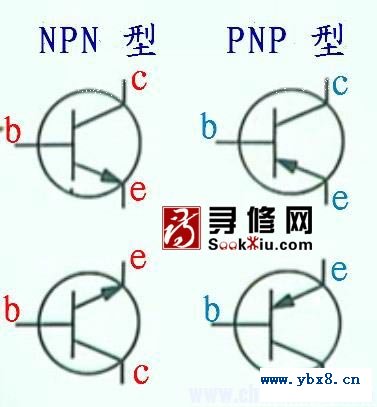

    万用表打到二极管档(蜂鸣档)对三极管测量时……首先我们要确定哪只脚是b极。于是用红表笔接触其中任意一只脚不动。用黑表笔去接触另外两只脚。如果能够测得两组相近且小于1的数字。说明此时红笔接触的就是b极。如果测得两组数字不相近……那说明此时红笔接触的不是b极……应把红笔换一只脚……黑笔去测另外两只脚……直到找到b极为止……假设我们知道哪只脚是b极……怎样去判断另外两只脚c极和e极呐！如下图：




   提示：图中红笔为b极。黑笔在另外两脚分别没得两组相近的数据……其中有一组数据会稍微大一点……此脚即为e极。小的那脚则为c极……。并且我们知道此管为NPN型三极管。因为红笔在b 极！

而对于PNP型三极管的测量方法也一样……只不过是黑表笔在b极……红笔接触另外两脚能测得两组相近的数据。
