霍尔电流传感器AH810在光伏逆变器中的应用

在光伏智能化发展的进程上，光伏发电系统除了追求系统的高效稳定，安全性问题也引起市场的足够重视，因此逆变器除了将光伏组件产生的直流电转化为交流电，还成为保障光伏系统安全的重要方式，本文重点提到中科阿尔法的霍尔电流传感器AH810在光伏逆变器中的应用。 中科阿尔法AH810是一款单片可编程霍尔效应线性传感器，采用先进的BCD工艺生产，芯片内部包含了高灵敏度霍尔传感器、高精度霍尔温度补偿单元、霍尔信号预放大器、振荡器、动态失调消除电路和放大器输出等模块，可为光伏发电系统提供更为有效的 AC/DC电流检测方案，同时具有出色的线性度和温度稳定性。AH810为***，目前已广泛适用于通信类、工业类及消费类电子设备。

光伏发电系统主要用于边远地区且无人维护，一般要求逆变器具备交流输出短路保护、过热、过载保护等各种保护。中科阿尔法AH810采用了过流保护高带宽动态偏移抵消技术，在无磁场的情况下，静态输出可选50%VCC或者2.5V固定值。而且芯片的输出电压与施加的磁场强度成正比，因此在方案设计中可以在电源管脚上编程来调整芯片灵敏度和静态(零场)输出电压，从而在最终的应用中提高产品性能。

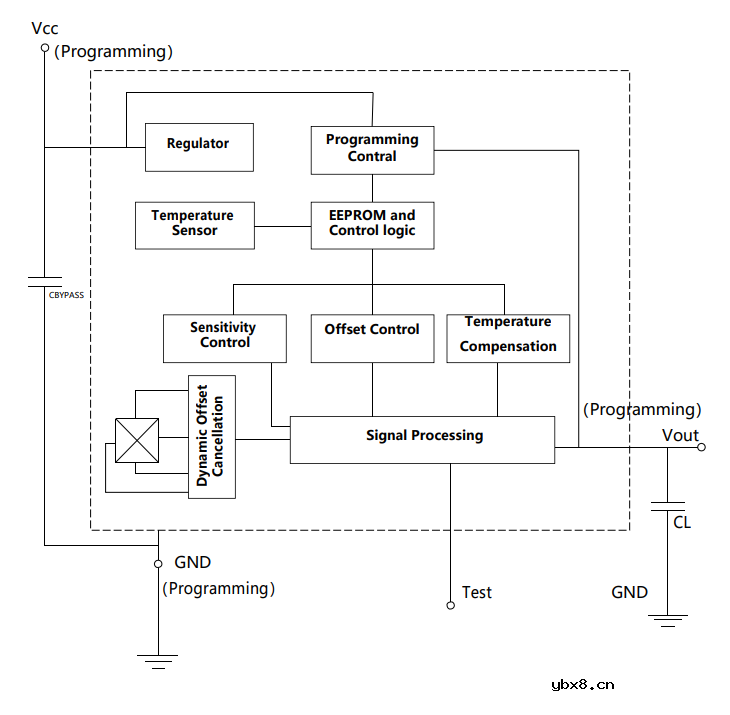

功能框图

中科阿尔法AH810应用在光伏逆变器中的优势总结：

1、中科阿尔法AH810高精度（典型值）：±1mv@25℃，可以完全兼容A1363；

2、中科阿尔法AH810静态输出电压可调范围2.5V±0.2V或50%VCC，输出灵敏度可调范围1.8～30mV/Gs；

3、中科阿尔法AH810工作范围内稳定度：1.6%@25℃～125℃；2.5%@-40℃～25℃；

4、中科阿尔法AH810高带宽65kHz，输出响应时间：4μs（典型值）；

5、中科阿尔法AH810隔离耐压高，导线引脚到信号引脚的安全隔离电压符合方案需求；

6、中科阿尔法AH810采用TO94封装，且通过RoHS认证。

综上所述，中科阿尔法的霍尔电流传感器AH810是光伏逆变器的理想选择。
