滑动变阻器的分压式、限流式特点及选择方法解析

　　一般情况下，能选择限流接法的都不用分压接法。因为限流的接法比较简单，消耗的电能少但是在三种情况下，一定要用分压接法。

　　1.电压要求从0开始

　　2.实验中提供的电表（电压、电流）的量程如果用限流接法的话，不够

　　3.待测的电阻比提供的滑动变阻器的电阻大的多，滑动变阻器起不到改变电路电压的作用

　　注意，要选分压接法的话，提供的滑动变阻器，要选范围小的那一个，因为，小的在滑动的过程中，电压的改变相对来说均匀一些

　　一、滑动变阻器的两种连接方式

　　如图所示的两种电路中，滑动变阻器（最大阻值为R0）对负载RL的电压、电流强度都起控制调节作用，通常把图（a）电路称为限流接法，图（b）电路称为分压接法

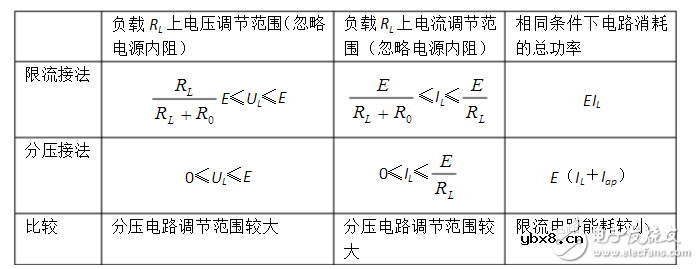

　　二、两种电路的比较

　　1.从调节范围上比较

　　分压电路优点：调节范围宽，其次是它的电流，电压都包含了0值且与R0无关。

　　2.从方便调节的角度比较

　　其中，在限流电路中，通RL的电流IL=E/RL+R0，当R0＞RL时IL主要取决于R0的变化，当R0＜RL时，IL主要取决于RL，特别是当R0《《RL时，无论怎样改变R0的大小，也不会使IL有较大变化．即R0越大，电流、电压变化范围越大; R0越小，电流、电压变化范围越小。

　　在分压电路中，并联电路电阻比小的那个还小，当R0》》RL时，R≈RL，所以RL两端电压随R0增大而增大，几乎不受负载影响。当RL比R0小或小很多时，R≈R0这时几乎不受影响，不宜采用分压电路。

　　归纳为：大负载 R0》RL时，分压电路 小负载 R0《RL时，限流电路大载分压小限流。
