选择表面贴装片式技术符合最佳电阻性能要求

表面贴装电阻器是主要关键的电子元件电路组成。多样化电子、电路的使用和需求，开发了贴片电子元件。总结电子机械和工具的应用技术有关的表面贴装电阻器使用，特别是需要高密度安装这些贴片电子元件。为了选择最合适的贴片电阻，一般来说，必须先确认应用电路的特点，如下面的步骤：

单晶片电阻或复合片式电阻器;

对于单晶片电阻器，选项的厚膜贴片或薄膜贴片;

复合贴片，还有另外一个选择的贴片排列电阻 RCA 系列（共用端口电路）或贴片上网络电阻 RCN 系列（独立端口电路）;

需耐脉冲击应用的要求，额定工作电压（功率 Wattage）是一个关键因素。

需稳定和精确度应用的要求，查德键的电气规格的温度系数 TCR 和电阻公差参数。

贴片电阻识别方法

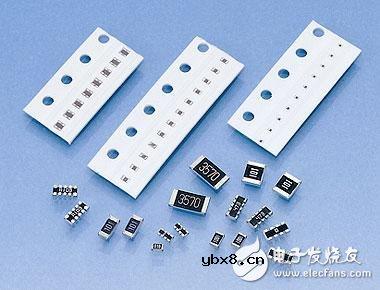

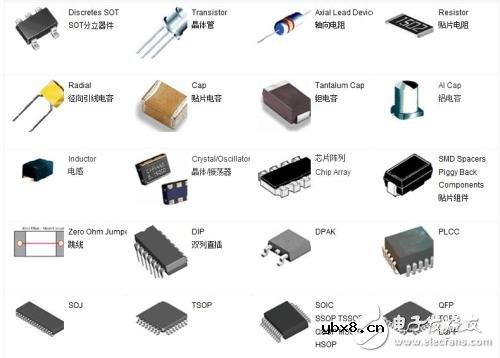

贴片元件具有体积小、重量轻、安装密度高，抗震性强．抗干扰能力强，高频特性好等优点，广泛应用于计算机、手机、电子辞典、医疗电子产品、摄录机、电子电度表及VCD机等。贴片元件按其形状可分为矩形、圆柱形和异形三类。按种类分有电阻器、电容器，电感器、晶体管及小型集成电路等。贴片元件与一般元器件的标称方法有所不同。

下面主要谈谈片状电阻器的阻值标称法：

片状电阻器的阻值和一般电阻器一样，在电阻体上标明．共有三种阻值标称法，但标称方法与一般电阻器不完全一样。

数字索位标称法

（一般矩形片状电阻采用这种标称法）

数字索位标称法就是在电阻体上用三位数字来标明其阻值。它的第一位和第二位为有效数字，第三位表示在有效数字后面所加“0”的个数．这一位不会出现字母。

例如：“472′’表示“4700Ω”；“151”表示“150Ω”。 如果是小数．则用“R”表示“小数点”．并占用一位有效数字，其余两位是有效数字。

例如：“2R4″表示“2．4Ω”；“R15”表示“0．15Ω”。

色环标称法

（一般圆柱形固定电阻器采用这种标称法）

贴片电阻与一般电阻一样，大多采用四环（有时三环）标明其阻值。第一环和第二环是有效数字，第三环是倍率。例如：“棕绿黑”表示”15Ω”；“蓝灰橙银”表示“68kΩ”误差±10%。

E96数字代码与字母混合标称法
