全面解读八大电气控制电路，电气识图有它足够~

1.1.3三相交流异步电动机的额定值

（1）额定功率（容量）（kW）。指电动机在额定运行状态下，转轴上输出的机械功率。

（2）额定电压（V）。指电动机在正常运行时，定子绕组规定使用的线电压。

（3）额定电流（A）。指电动机在输出额定功率时，定子绕组允许通过的线电流。

（4）额定转速（r/min）。指电动机在额定电压、额定频率及输出额定功率时的转速。

（5）额定频率（Hz）。指电动机在额定条件运行时的电源频率。

（6）接法。指三相定子绕组的连接方式。在380V的额定电压下，小功率（3kW以下）电动机多为Y形（星形）连接，中、大功率电动机为△形（三角形）连接。

1.1.4三相交流异步电动机的检查与测试

（1）机械方面的检查。

（2）接线可靠。

（3）定子绕组直流电阻的测试。

（4）定子绕组绝缘电阻的测试。

（5）运行电流的测试。

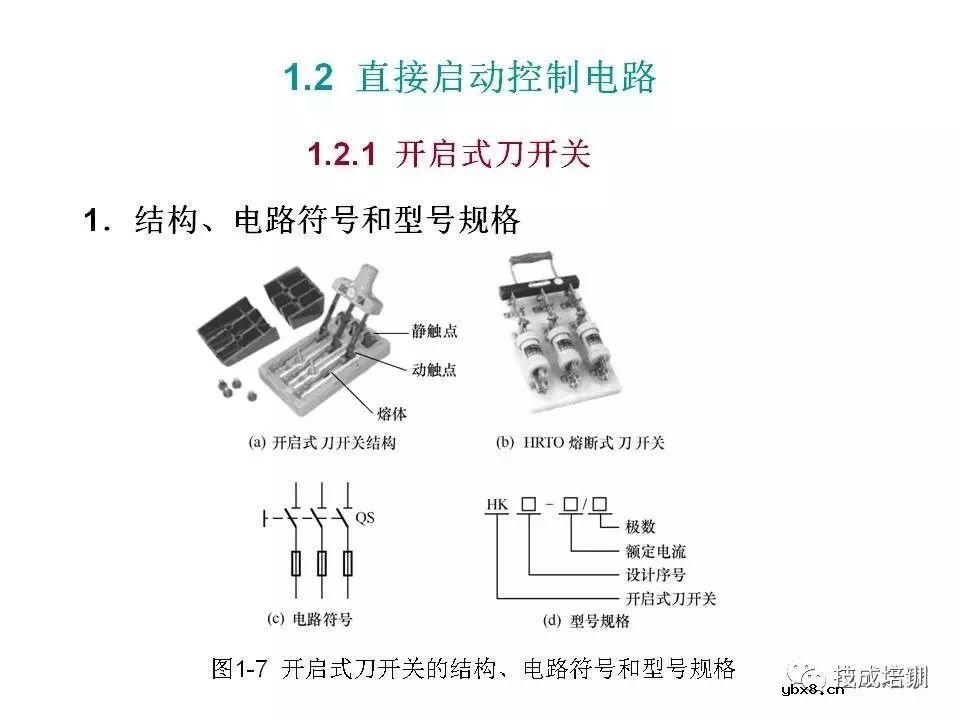

2．选用方法

（1）用于照明和电热负载时，选用额定电压为220V或250V，额定电流稍大于电路所有负载的额定电流之和的两极刀开关。

（2）用于电动机直接启动控制时，选用额定电压380V或500V，额定电流大于或等于电动机额定电流3倍的三极刀开关。

3．安装与使用

（1）必须垂直安装在控制屏或开关板上，不允许倒装或平装，以防止发生误合闸事故。

（2）在分断或接通电路时应迅速果断地拉合闸，以使电弧尽快熄灭。

（3）由于开启式刀开关没有灭弧装置，其分断电流只能达到额定电流的1/3。
