用光耦代替光敏电阻

这是一个光敏电阻：

光敏电阻的阻值在没有光的时候最大。光照强度升高，光敏电阻的阻值降低。

这是一个光耦：

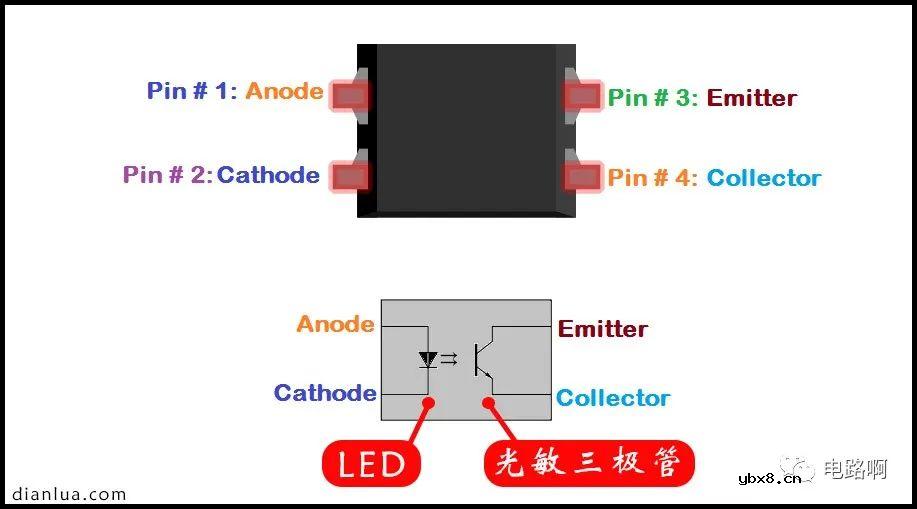

光耦里面有一个用来发光的LED，以及一个用来接收光的光敏三极管：

光敏三极管在没有光的时候不导通。光照强度升高，光敏三极管导通的程度变高。

光耦中的光敏三极管和光敏电阻对光都有反应，它们互相能不能替换使用呢？

实践出真知，来试一下！

一、光敏电阻电路分析

先设计电路图，先用的是光敏电阻：

其中光敏电阻为U1。

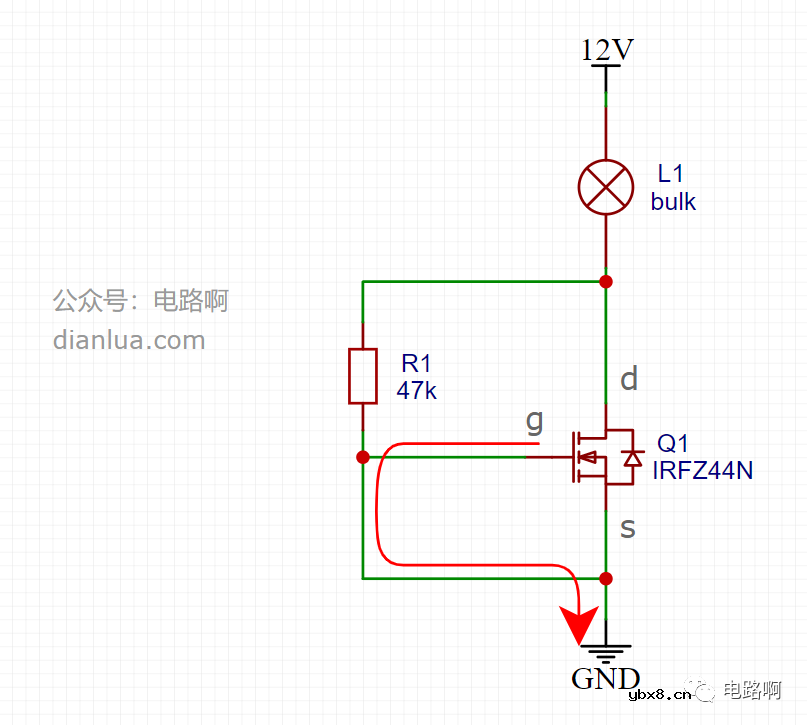

当有光照到光敏电阻U1的时候，光敏电阻U1的阻值相对于电阻R1的电阻很小，可以近似为短路：

因此：MOS管Q1的g极接地 ，Vgs = 0，最终令MOS管Q1不导通，小灯泡L1熄灭。

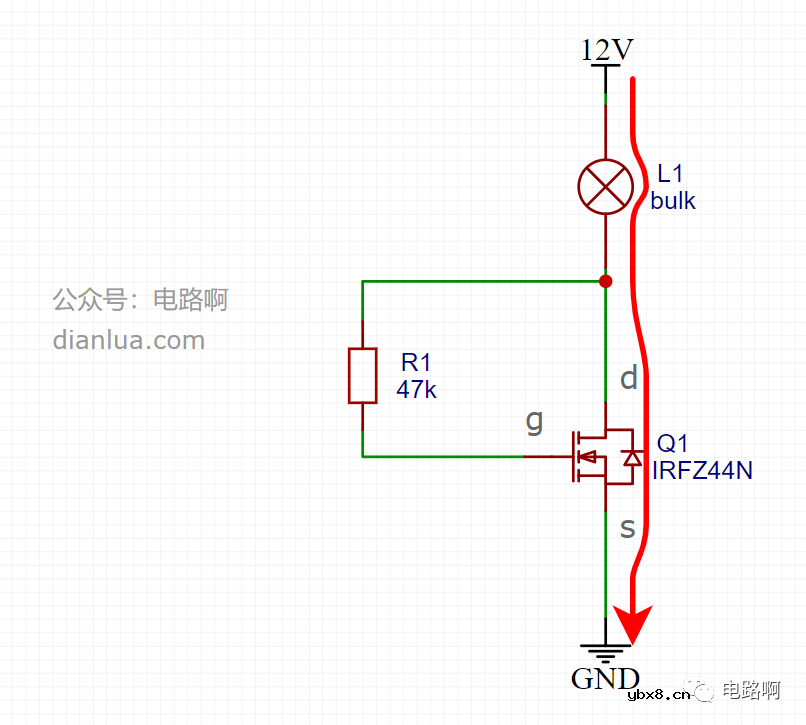

当没光的时候，光敏电阻U1的阻值相对于电阻R1的阻值近似为无穷大，相当于在电路中断开：

因此：电阻R1为MOS管Q1的g极提供一个电压，Vgs > 0，且最终令MOS管Q1导通，小灯泡L1亮起。

二、光耦电路分析

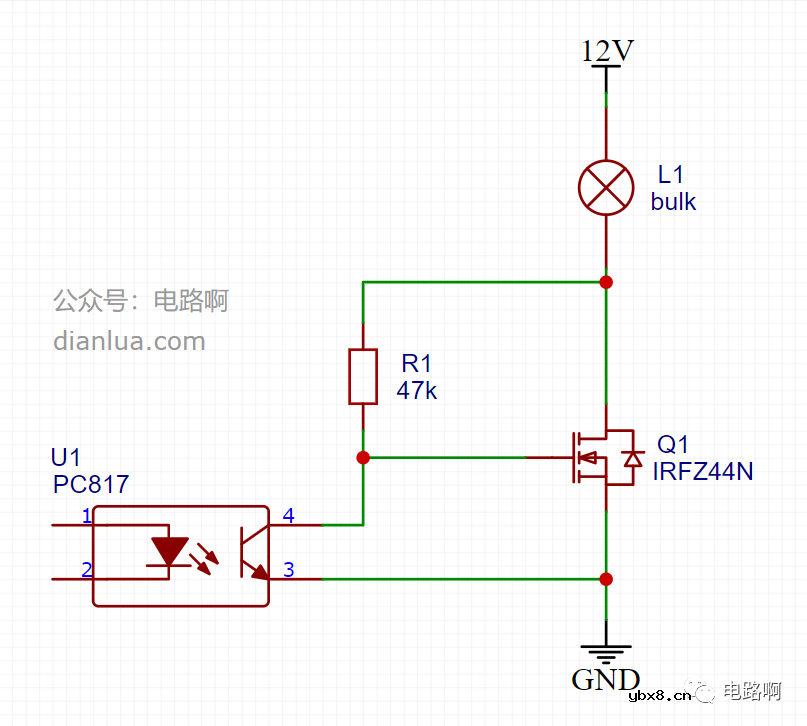

下面换成光耦：

其中光耦为U1，实际使用的是其中的光敏三极管。

当有光照到光耦U1的时候，光敏三极管导通，可以近似为短路：

因此：MOS管Q1的g极接地 ，Vgs = 0，最终令MOS管Q1不导通，小灯泡L1熄灭。

当没光的时候，光敏三极管不导通，相当于在电路中断开：

因此：电阻R1为MOS管Q1的g极提供一个电压，Vgs > 0，且最终令MOS管Q1导通，小灯泡L1亮起。

可以看出不管是用光敏电阻还是光耦，电路效果是类似的。

三、实物验证

纸上得来终觉浅，下面制作实物验证！

按这个用了光耦的电路图来制作：

首先是光耦U1，型号为PC817：

刨开第一层

刨开第二层

露出了左边的LED，右边的光敏三极管

这是MOS管Q1

这是电阻R1

这是灯泡L1

焊接完的电路

接上电源

可以看到：

1、光耦在有光照射时，灯泡L1熄灭；

2、光耦在没有光照射时，灯泡L1亮起。

这个电路逻辑，让我想起了达闻西那支神奇的太阳能电筒：

没光源的情况下绝对不会亮！

四、总结

元器件的特性了解通透后，就能做出意想不到的灵活应用呢！

奇怪的知识又增加了一点。

玩电子，就是爱折腾嘛！
