LC42GS82DC康佳彩电图像有墙纸状干扰的维修、背光亮无图的维修和屏暗斑的维修

来源:网络发布者:电工基础发布时间:2026-03-09 16:22

机型：LC42GS82DC，屏型号为LC420WUG(SC)(U1)，平台为MSD286(35014929)，电源采用34006886。故障现象1：图像有墙纸状干扰。分析检修：开机图为墙纸状干扰，测N303输出的1.8V电压大幅度上下波动，测其供电输入3.3V也

机型：LC42GS82DC，屏型号为LC420WUG(SC)(U1)，平台为MSD286(35014929)，电源采用34006886。

故障现象1：图像有墙纸状干扰。

分析检修：开机图为墙纸状干扰，测N303输出的1.8V电压大幅度上下波动，测其供电输入3.3V也是大幅度波动，3.3V由N304 供出，测N304输入端口的12V稳定，测其外围元件发现VD363击穿，更换VD363后，1.8V及其VGH等电压已稳定，整机恢复正常。

故障现象2：背光亮无图。

分析检修：通电，背光亮无图，测V801截止，V806导通，两者状态异常，检测N501的167脚输出的控制电压正常，判定应是⑥脚至V806间出现了断路，断电检测发现一过孔芯断，连接后通电，V801导通、V806截止，状态正常，故障排除。

故障现象3：背光源连接线引起LED屏暗斑。

分析检修：可能原因有两种，一是背光源灯棒(以下简称为灯棒)安装偏差，导致与导光板相碰撞，造成灯棒插座脱落引起;二是灯棒连接线的排布不合理。经查本例为第二种原因引起，下面介绍其改进方法。

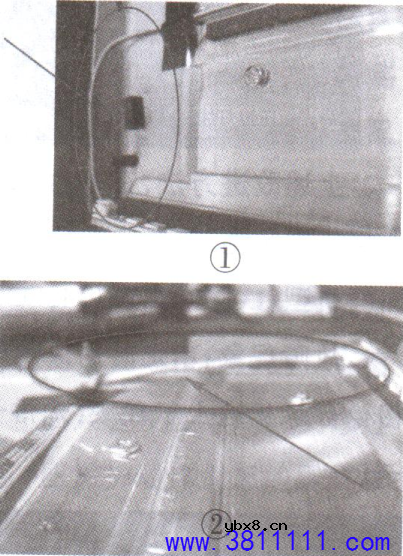

改进前的灯棒连接线的排布图如图1、图2所示。当灯棒连接线由灯箱侧立面过渡到灯箱主平面时，此段连接线悬空形成了一定角度的夹角线，当安装导光板后，紧固边框易造成导光板压迫此段悬空的连接线，因在灯箱主平面，上的灯线有胶带固定，不易扯动而灯箱主平面至灯座间的连接线，无胶带固定，此段连接线必然会受到导光板压迫时的扯动，严重者造成灯棒.上的连接线插座松动或脱落，从而造成LED屏的背光源灯棒局部失去供电不发光，LED屏幕上显示出现局部的暗斑。同时图1的连接线排布，还易造成操作不当时，把连接线挂在侧立面的金属框.上面(或外边)，当边框固定支架紧固时，挤压破连接线胶皮，造成连接线与金属框短路，产生屏无光等现象。

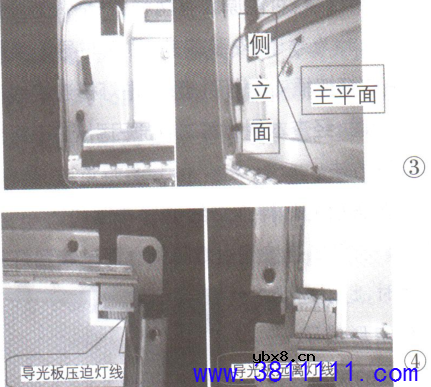

改进后的灯连接线排布如图3所示，灯连接线从灯箱侧立面灯线插座处垂直进入灯箱主平面，这样，灯连接线沿灯箱背板的四壁排布，可避免导光板对灯箱侧立面的灯连接线插座处过渡到灯箱主平面的此段灯线的扯动，造成灯连接线插座连接不良或脱落的现象，也就从根本上解决了因灯连接线排布不良引发的LED屏幕的局部暗斑的故障现象，如图4所示。
