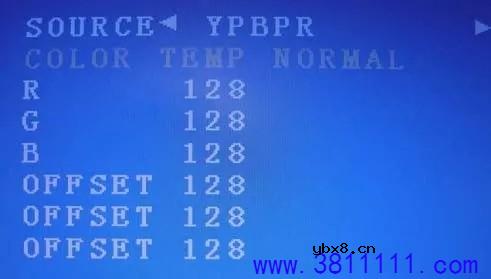

4.COLOR TEMP：

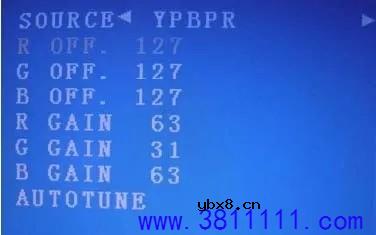

色温调整：一般有 Normal（标准-9300K），cool（冷色-12000K），warm（暖色-6500K）三种色温，选项中有R/G/B OFFSET 和 R/G/B GAIN 六个参数。

白平衡调整选用灰阶，初步确定一下对比度和亮度，然后进行白平衡调试。一般调试的规则是固定 G 枪在 128 不变，调试其他 4 个参数，也可是视具体情况作适当改变，但是最好不能偏离 128 太多，最好偏离在 10 之内，一般调节如下：

R gain调整影响 X 轴

G gain固定

B gain调整影响 Y 轴，也微小的影响 X 轴

R offset调整影响 X 轴

G offset固定

B offset调整主要影响 Y 轴，也微小的影响 X 轴

测试区域为1NIT 以上，panel 最大亮度80%以下，G 枪固定，先调B 枪，再调R 枪。Gain 对亮阶影响比较大，offset对暗阶影响较大，对于暗阶部分的调整，如果发现怎么更改都不能满足白平衡要求，这时需要考虑手动修正一下gamma曲线。

常用色温和色坐标的对应关系如下：

12000K 272,279187,433cool

5.SOUND MODE：

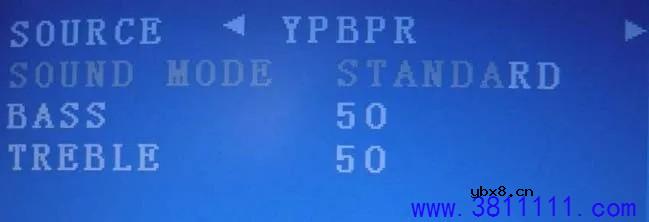

一般有 standard（标准），movie（影院），music（音乐），user（用户自定义）四组声音模式参数。通过编译开关，可以选择开 EQ 或者 TREBLE/BASS。

如果开启 TREBLE/BASS,则会根据模式不同而作不同的设定。

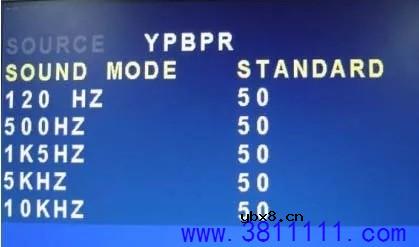

如果开启了EQ(均衡器)，那么设置的是四种模式下的五段均衡的对应值，可以针对不同频段做声音增益提升，对应范围为 Menu 菜单里0-100。

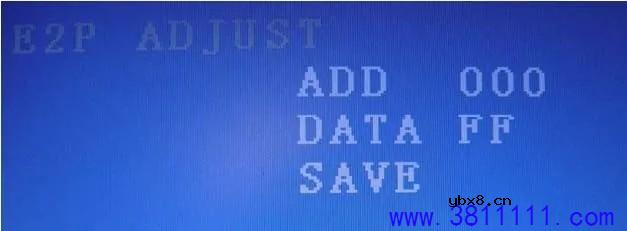

6.E2P ADJUST:此项功能可以通过芯片间接读取和修改到 EEPROM 的值，方便售后维护

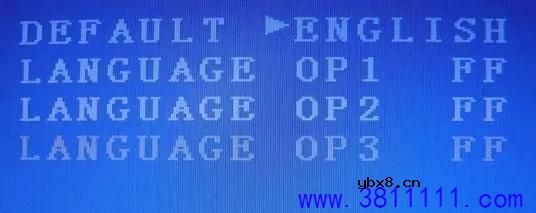

7.MULTI-LANGUAGE：此部分用于包含语言较多的外销机种，可以对某些语言在主菜单的可选性进行开关（除英语以外）。如：当前程序所含语言依次顺序为英语、法语、俄语、德语。

OP1的每个bit分别对应Bit0：法语 enable/disable Bit1：俄语 enable/disable Bit2：德语 enable/disable OP2，OP3同理。

8.MENU SIZE：

“on” 代表菜单放大两倍，“off”代表菜单不放大。

9.AC ON MODE：

1代表一次开机，即 AC power on后直接开机

2代表二次开机，即 AC power on后先待机，然后按键或遥控开机

3代表记忆开机，即会记忆住上次掉电前的状态。

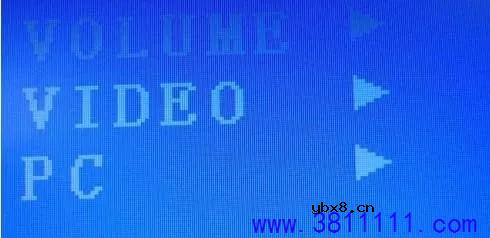

10.NON LINEAR：

非线性曲线，主要用来设定一些关键参数的非线性参数及范围大小。主要包括有 volume，video和PC下的曲线设定。

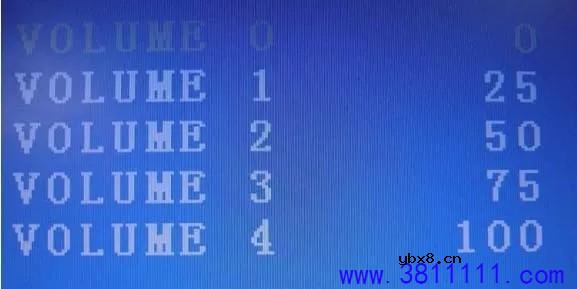

Volume curve 如下：

一般分为5段，分别对应 0SD 里面的0，25，50，75，100刻度，通过这几个值可以设定0-100 的范围大小，同时也设定了每一段（例如 0-25）的线性曲线的斜率大小。

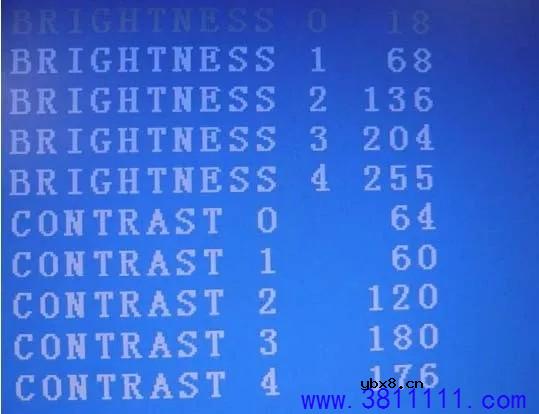

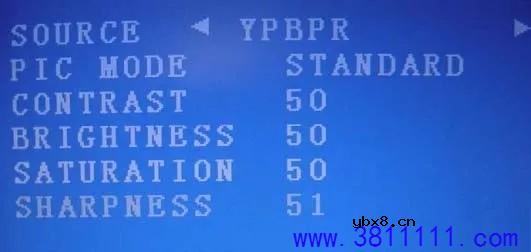

Video下面包含brightness和contrast 设定，分为5段，分别对应0SD里面的 0，25， 50， 75，100刻度，通过调节这几个值，可以改变图像曲线设定，并间接改变用户菜单下面每个图像模式的具体亮度，对比度值。

11.SSC SETTING：

展频设定，主要是用来配合做EMC用的，以降低由LVDS产生的某个频点的高能量辐射， 向CLOCK频点或倍频两边展开.

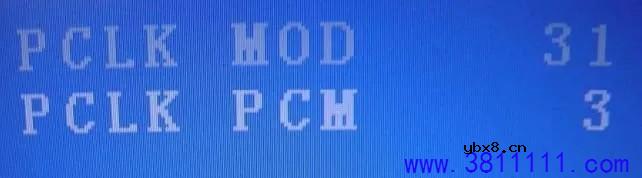

（1）PCLK PCM：LVDS clock展频的调制步长，即以LVDS CLOCK频点或倍频为基准，clock在这个频点偏移量范围之间向两边展开的STEP是多少KHz.

（2）

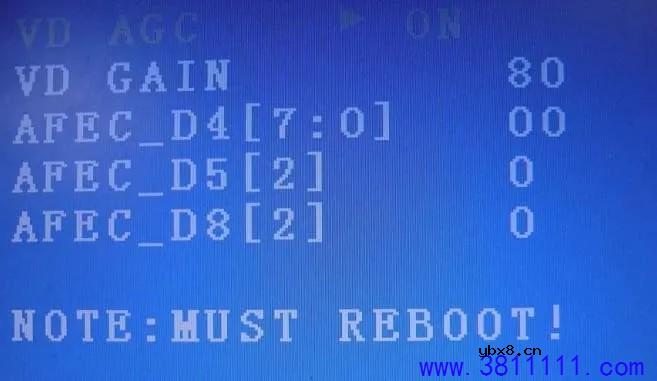

PCLK MOD:以 LVDS CLOCK频点或倍频为基准，LVDS在这个频点偏移量范围之间向两边展开，一般不要超过3%，例如LVDS的CLOCK频点是74MHZ，展频幅度为2%，那么展频在74MHZ-2%~74MHZ+2%范围之间展开. 12、VD NONSTANDARD：适用于TV-VIF/AV 部分，有D4[7：0]，D5[2]，D8[3：2]三个参数，如果由于一些非标信号出现的一些奇怪问题（例如图象顶部摆头或扭动，图象左右/上下抖动等），可以调这三个值，默认设定值都是 0，调这 3 个选项后要重新上电才能生效.

VD Gain选项只有在VD AGC为OFF的状态下才会其作用。如果VD AGC为ON 用的是Auto Gain。13.OTHER OPTION：

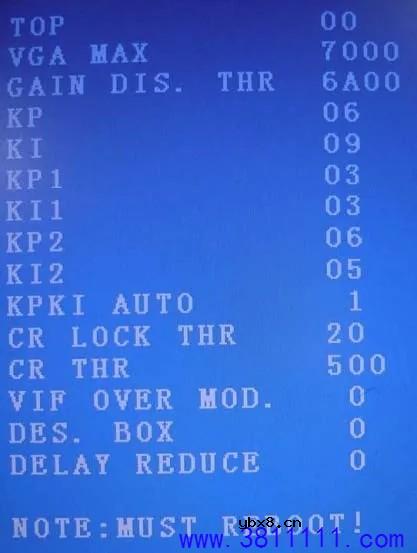

下面这些选项仅适用于 TV-VIF 部分，可以针对不同的 tuner 和中放的配合参数进行更改， 以及解扰盒的设定。参数的意义介绍如下：

（1）TOP：Tuner AGC 电压起控点对应的 RF 信号强度，调大会就使Tuner gain 减小，一般都是60db开始起控，加大TOP值也就是表示比60db小一点就开始起控，同样强度的信号（比 60db 强），Tuner的Gain比60db开始起控时的 Tuner 的 Gain 小一些，这样可以改善邻频道干扰比（ACI），但是会影响噪波限制灵敏度(SNR)以及图像效果，这个值默认为 0， 如果要调大最好不要大于5。

（2）VGA MAX：对应Tuner AGC最大电压。一般的高频头的AGC最大电压是 4V， 但是一般到 3.3V 时TUNER 的Gain就不会再增大了，所以这个值默认为 7000，对应在3.3V左右，如果 TUNER在3.3V以上Gain还会增大时，可以把这个值往上加一点。

（3）GAIN DIS.THR：TUNER RF 增益接近饱和的时候，AGC电压门限值，当RF 信号比此门限值强的时候，增益变化由Tuner完成，PGA保持最小增益，当RF信号由强变弱的时候，到此门限值时，VIF回路开始给PGA分配增益，增益变化都由 PGA完成，TUNER保持最大增益，也就是说这个指标表示从哪里开始给PGA分配增益来保持弱信号也能有比较好的信噪比，这个值默认值放在靠近VGA MAX，如 VGA MAX=7000，则 GAIN DIS.THR=6A00。

(4) KP/KI,KP1/KI1,KP2/KI2 ：

VIF 重要参数， KP/KI 值一般为 0x63/0X74/0X85/0X96，建议按照公版参数设定。

（5）KP/KI AUTO：VIF 参数，KP/KI auto=1时，KP/KI值会根据RF 信号自行调整大小。CR LOCK THR：VIF 重要参数，请不要改动。CR THR：VIF 重要参数，请不要改动。

(6)VIF OVER MOD:针对 TV 过调信号，比如200%的过调指标，则需要打开这个 function 来过此指标。

(7)DES.BOX：如果是用解密盒方式，把它置为1，如果不是用解密盒方式，把它置为 0；

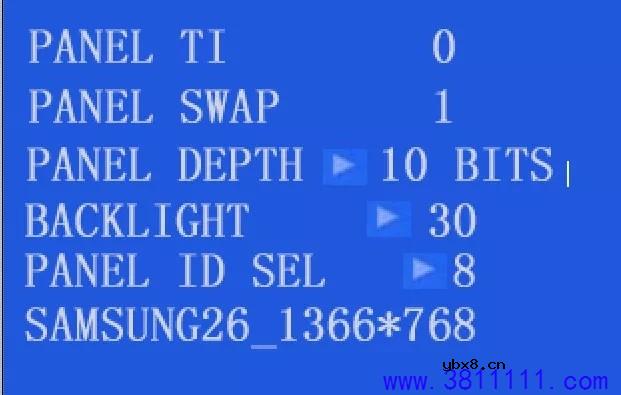

（8）DELAY REDUCE：配合解扰盒的设定，default 为 0. 以上选项后要重新上电才能生效. 14.PANEL SETTING

(1)PANEL TI ：当屏的信号格式的接线方式变更或有差异时，调节此项。

(2)PANEL SWAP：交换 LVDS SWAP 的数据。(3)PANEL DEPTH :调整不同屏的深度。(4)PANEL ID SEL：屏参选择。

在正常开机下按MENU键，再按978+(ID)，之后重新上电开机就能选择相对应屏参数。如：9788相对应屏参为：SAMSUNG26_1366*768 。如当前液晶屏没有配对的屏参，可通过选择相对应的分辨率看是否能正常显示。

14.DEBUG ENABLE：“On”代表打开debug口，可以使用debug tool进行串口 debug；“off”代表关闭 DEBUG串口。

四。故障维修简例。

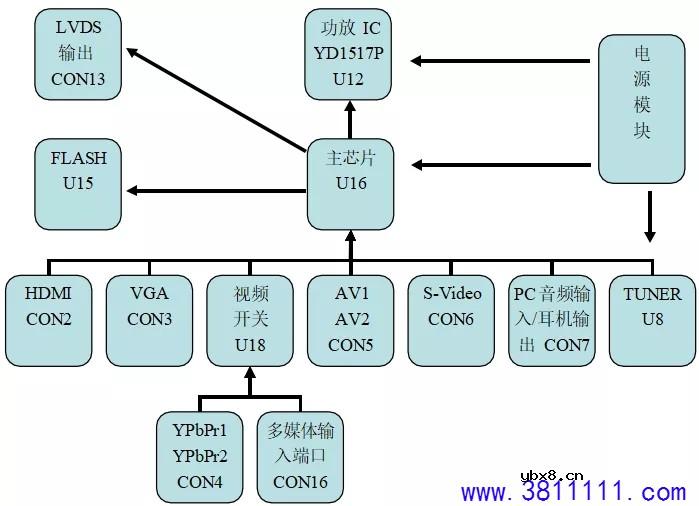

1、信号板的维修

1.开机无光：

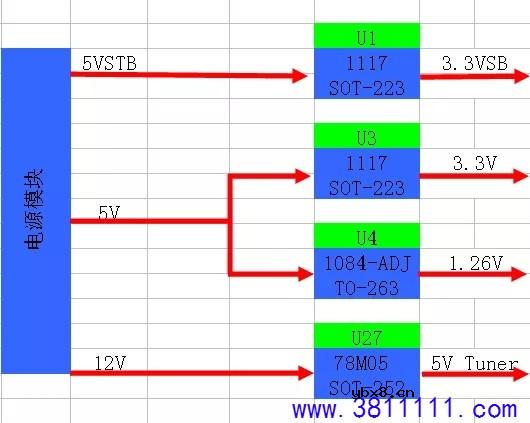

（1）先检测电源供电是否正常，如5Vstb电压正常，再检测给主IC供电是否正常，测试 U1、U3 输出电压是否为3.3V；测试U4输出电压是否为1.26V.

（2）如主 IC 供电正常，在检测 PS-ON 是不是高电位，电源的 5V、12V、24V

输出是否正常。

（3）如以上供电都没问题，看屏的背光是否有亮，测试背光 ON/OFF 电压是否为高电位（3V～5V 电压），ON/OFF 电位是经过Q20连接到主芯片的67PIN，受主芯片控制。

（4）屏的背光有亮，但屏没亮，检测 LVDS 上的电压是否正常，LVDS 上的电压是受 U17(AO3401)控制。检测 AO3401 是否有电压输出，输出的电压是否与屏上所需电压相同。

2.LED 指示灯闪：

（1）先检测3.3Vstb 电压是否正常，如电压被拉低，用排除法断开U1的输入端，看 5Vstb 电压是否正常。

3.无声：

（1）OSD 内的音量是否调到 2 以上，是否有开静音功能。

（2）检查喇叭是否有问题，有没有连接好。

（3）功放（YD1517P）的 12V 供电是否正常。

（4）用示波器测试输入到 YD1517P 的 1PIN、9PIN 的输入波形是否正常。

（5）测试 YD1517P 的 8PIN 的电压是否在 6.4V 以上

（6）测试 D32 二极管负极电压是否为 5V

（7）用示波器测试输入到 Q39、Q40 的基极 1PIN 波形是否正常。

（8）用示波器测试进入主 IC 前的波形是否正常。

4.花屏：

（1）测试 LVDS 上的电压与屏上所需电压是否一样。

（2）检查 LVDS 线序是否有错。

（3）检测 LVDS 线是否有接触不良现象或短路现象。

（4）检查 U15（FLASH）与 U13 之间是否有短路、开路等异常问题。

（5）检查贴片排阻 RP1～RP6 是否短路、开路等异常问题。

（6）检查软体是否与屏参一致

5.HDMI 无画面：

（1）先检测 HDMI 线连接是否正常，HDMI 信源输出是否正常。

（2）检测 HDMI 插座焊接是否有虚焊等现象，

（3）检测主芯片 U13 HDMI 信号线是否有短路，开路等异常问题。

7.VGA 信源下无画面：

（1）先确认 VGA 输出模式是否与我们所支持的模式相同，如分辨率是否为640X480、800X600、1024X768、1280X1024 等。刷新率为 60Hz、70Hz、75Hz 等。

（2）检测 VGA 插座 1PIN、2PIN、3PIN 输入的 R、G、B 信号到 TSUMV36 波形是否正常，VGA 插座 13PIN、14PIN 输入的行/场同步信号到 TSUMV36 的波形是否正常。

8.YPbPr1画面不能正常工作：

（1）先确认YPbPr1信源输入是否正常。

（2）换成YPbPr2信源输入，检查是否正常，如YPbPr2信源工作正常，检测U18 的第18PIN、19PIN的电位是否正常，YPbPr1 信源时18PIN为低电位（低于1V 以下）、19PIN为高电位（高于 1V 以上）；YPbPr2信源时18PIN为高电位、19PIN为低电位。

（3）检测YPbPr1插座到U18 之间连线是否有短路或开路及连线之间的元器件。

（4）如两路 YUV 输入都有问题，U18 的供电电压（5V）及控制脚（18PIN、19PIN）都工作正常，检测输入 U18 信号波形与 U18 输出波形是否正常（正常工作：输入与输出波形是一样的）。

（5）检测 U18 输出端到 TSUMV36 连接线是否有短路或开路及两端之间的元器件是否正常，如 C52、R59、R63 等是否不良现象。

9.AV1 画面不能正常工作：

（1）先确认 AV 输入信源是否正常。

（2）换成 AV2 信源输入，检查是否正常，如 AV2 信源工作正常，证明主 IC 工作正常，检查 AV1 插座到 TSUMV36 之间的电路连接是否正常。

10.TV 画面不能正常工作：

（1）检测给高频头供电电压是否正常（高频头的第 6PIN 与 7PIN 为电源脚），电压范围：5V±0.3V；检测高频头的第 9PIN 供电是否在 30V 左右。

（2）高频头输出为 IF 信号（高频头的第 11PIN 为 IF 输出脚）。IF 信号经过U9 与 U10 分离出音频与视频信号，然后音频与视频分别输入到主芯片内

11.TV 信源下无声音：

（1）如画面正常，声音不正常，先确认其它信源的声音是否工作正常，如其它信源下声音工作也不正常，就要从功放开始检测。如其它信源下声音。

工作正常，就要从高频头开始检测。

（1）高频头的第11PIN输出IF后经U9分离出音频信号，然后输入到TSUMV36主芯片内。主要检测U9周边的元件是否有问题。

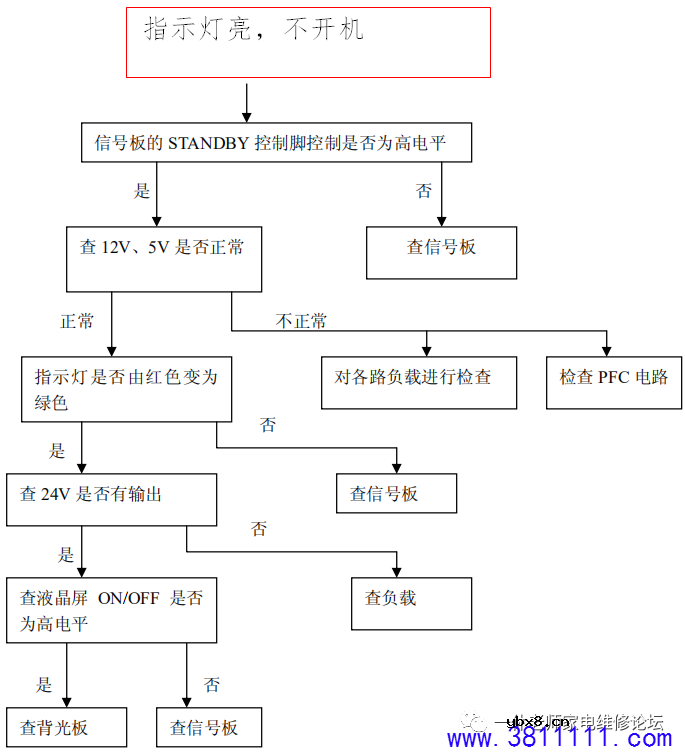

五、电源板的维修流程
