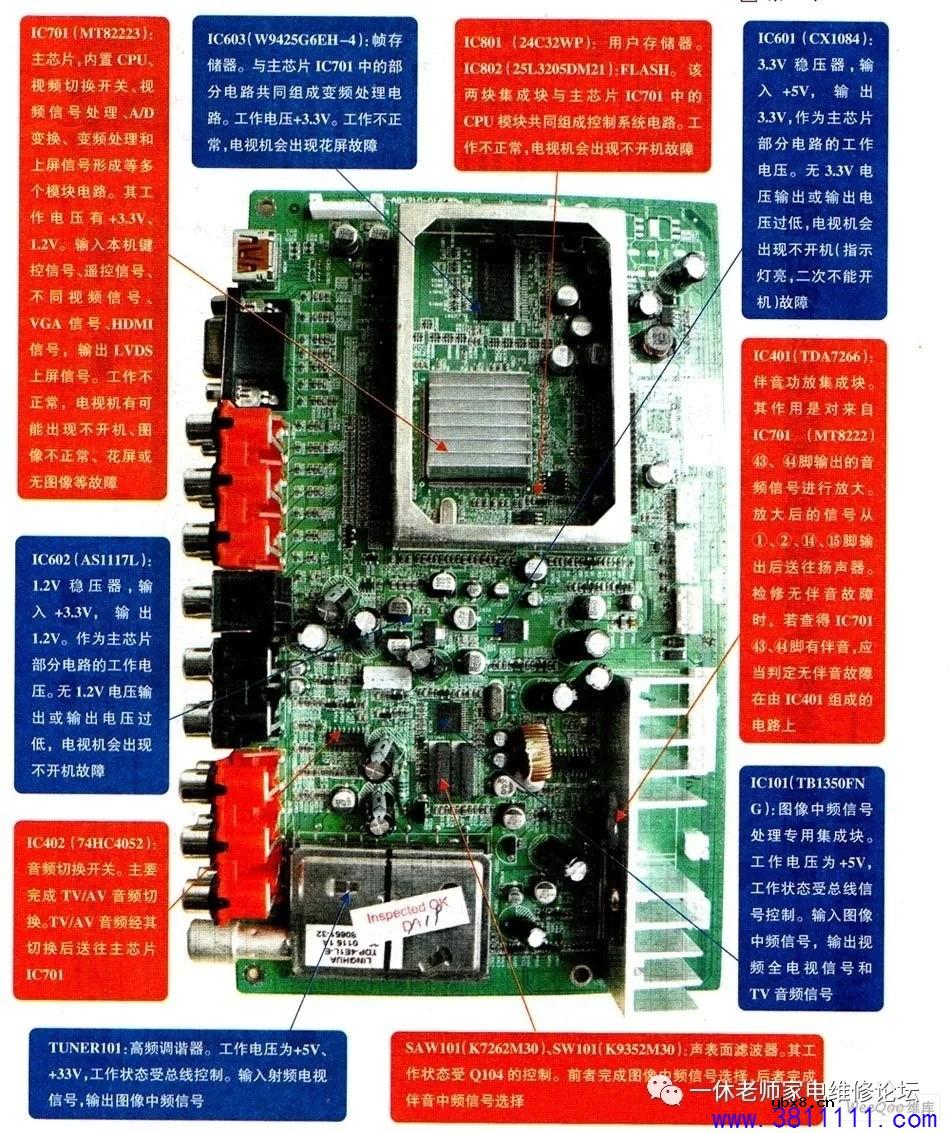

《创维液晶电视各种机芯维修实例讲解手册》
机型/机芯 | 故障现象 | 解决方法 | 15AAB/8TT1 | 刚开机能看到画面，一秒钟后有声无像，背光灯不亮 | 判断为背光板引起的，拆开检测发现电容C18、C24（25V/22UF）爆裂，更换试机，故障排除。 | １５ＡＡＣ/8TT1 | 无图像有伴音 | 经检修发现ＰＷ１２３５在工作时发热严重，造成引脚虚焊，对IC进行补焊，故障排除。 | 20L98TV8K60 | 放一段时间后失控，图花 | 此机大概放5分钟就出现按键失控，图花，怀疑MT8200虚焊，补焊后故障依旧，在出现故障时测量各路供电，发现IC2/3.3V只有3.1V左右，换之老化，故障排除 | 20L98TV/8K60 | 声音失真(声音制式错乱一样 | 刚开机,图像声音正常,过一会儿声音成呼声(声音制式不对).因该机为新机型,手头无资料,试代换存储器24C32后,长时间老化机器正常 | 20L98TV/8K60 | TV图像拖尾,AV正常 | AV图像正常,说明故障出现在中放电路,试代换TDA9886TS,380W38-02,故障依旧.怀疑声表面K7262坏,换之正常 | 19L11IW/8K60 | 搜不到台 | 首先查高频头的供电，发现没33V调谐电压，因此机33V采用的是自举升压电路，依次查D6，D1，ZD1。D6烧坏，换之，再次烧坏，仔细检查C93/0.47UF电容漏电，换D6，C93故障排除 | 22LEATV/8TT6 | 图不良 | 模拟信号TV/AV下时有时无图像,问题肯定在模拟信信号通道,TV/AV信号解码是通过TVP5147解码,查各供电,时钟正常,代换解码TVP5147试机故障排 除. | 22LEATV/8TT6 | 黑屏 | 开盖检查，发现背光灯在开机瞬间亮一下即熄灭。疑为背光板问题。检查发现C34虚焊，补焊后故障排除。 | 22LEATV/8TT6 | 该机开机黑屏伴音正常，背光不亮 | 测背光板供电有，控制电压也有但FB1开路，怀疑背光板上负载短路，仔细查发现C305有点变黄，拆下发现该电容已严重短路，于是找来一只50V10UF电容装上，再装上一只好的FB1开机背光亮起来了，故障排除。 |
机型/机芯 | 故障现象 | 解决方法 | 22LEATV/8TT6 | 图象正常，无音，但喇叭里有轻微的沙沙声 | 故障检修，怀疑高频板不良换之故障依旧。仔细观察现象，怀疑和存储器数据有关。进总线复位故障排除 | 22LEATV/8TT6 | 不定时黑屏,有声 | 怀疑背光板故障, 查F1的12V 正常,IC02,IC03,IC04I,C05,IC01 补焊后故障依旧!C01用35V/100μf电容代换后一切正常. | 22LEATV/8TT6 | 机始终在＂工厂模式＂下，且不能退出＇工厂模式 | 因问题在数据错乱，更换24c32 存储器，更换后一切正常． | 22LEATV/8TT6 | 总是出现版本号 | 在开机状态下同时按面板的菜单和电脑两键，出现3 个项目。第3 个为老化模式，把他设为关版本不在出现。 | 22LEATV/8TT6 | 自动开关机闪白、绿、红三色屏 | 开机测U3（I501）5V 输出不稳定，且严重发热，断开U3测负载无短路现象， 更换U3后工作正常。 | 22LEATV/8TT6 | TV 无图有点暗影 | 用AV试机正常，检查TV通道与切换电路，都正常，进入总线后RESET后机器正常。 | 20LBATV/8TG3 | 无台，ＡＶ闪一下 | 当故障出现时输入VGA 信号显示正常,怀疑 VPC3230不良换新后故障依旧,后将3230旁的14.318M晶振换掉经老化故障排除. | 20LBATV/8TG3 | TV/AV 绿屏，VGA正常 | 2300假焊 | 20LBATV/8TG3 | 8TG3开机2-3个小时后出现AV\TV无彩图扭,接着行场不同步,最后蓝屏. | 当故障出现时输入VGA信号显示正常,怀疑VPC3230不良换之故障依旧, 后来将3230外挂14.318M晶振换掉经长时间老化故障再没出现. | 20LBATV/8TG3 | 20LBATV,8TG3机芯开机有声音黑屏 | |
下一页
| 26LCAIW/8TT3 | 冷机几次才可以开机，半个钟会出现自动关开机 | 冷机后可以开机，老化30分钟会出现自动关机又再开，测量各电压正常，换CPU存储器故障依旧， 朴焊U13DPTV，故障排除。 | 30LBATW/8TP2 | TV 图闪 AV正常 | 进入工厂模式时TV图像正常，检查发现VPC3230外C1漏电，更换之故障排除。 | 32L16HC8T1G | TV无台，噪点暗，AV无声 | 本机TV高频头及伴音处理都在高频板上，根据现象共性，故障锁定在高频板上，测总线电压比正常的1.9V偏高， 仔细检查发现CN1的SCL1线不良， 用导线短接后正常。注：本机总线开路后仍有电压，容使人误判 | 32L16SW/8TTK | 三无，电源灯不亮 | 电源灯不亮,从电源查起,测到主板供电无+5V,经检查电源板副电源输出整流二极管击穿。位号 D8/D23，D8击穿。其实的上门的过程中碰到此类问题不妨先检查一下续流二极管，是否击穿。 | 32L16SW/8TTK | 刚开机无图,菜单出不来. | 更换24C432 | 32L16SW/8TTK | 不定时出现有声无图像现象 | 根据故障现象，发现主板连接到屏的插排（靠近屏的一端）有松动，用一薄纸垫在插排的下方，使插排接触可靠后恢复正常！（多起） | 32L16SW/8TTK | 蓝屏 | 此机一开机，就蓝屏键控失灵，只音量加减键有作用，按切换键就死机，从键控失灵可知CPU 工作不正常，查相关电压都正常，试换24C32存储器后开机一切正 | 32L16SW/8TTK | 黑屏,无伴音 | CPU的晶振(24M)不良 |
机型/机芯 | 故障现象 | 解决方法 | 32L18HC/8T1G | 花屏 | 供电 IC AP1513 U28损坏（电压偏低2.6）正常5V |
| 有时遥控失灵 | 开机检测ＰＴ９０１（接收管）供电脚５Ｖ输入正常，而信号输出脚有时４Ｖ 左右，有时只有１Ｖ，试更换接收管后，机器遥控正常．将拆下的接收管仔细观察后发现，有一个脚已经松动． | 32L88IW/8TT3 | 画面有几条彩色画干扰．ＡＶ＼ＴＶ＼分量都一样 | 故障分析及检修：这种故障一般是由动态存储器不良、魔画处理电路不良或者用户存储器数据丢失等，据此在用户家的现有条件下只能先试代换用户存储器Ｕ１，代换后开机一切正常。 | 32L88IW/8TT3 | 开机2秒钟,黑屏,声音正常 | 开机检查,发现背光灯不亮,测查驱动板24V供电正常,去背光板PWM 信号4V也正常,怀疑驱动板故障,仔细检查该电路发现高压发生器 HC15,内部线圈开路,更换该元件,故障排除! | 32L88IW/8TT3 | TV\AV或AV\TV 转换时出现红绿蓝屏交替闪烁，不换台不出现故障。 | 经过观察发现本机主板和 8TT9 一样. 先替换的 V12 魔画时钟 40M 晶体，和TS66U 故障依旧.替换晶体TSU66 外接14.3188 故障排除。 | 32L88IW/8TT3 | 图闪 | 该机在TV,AV,VGA状态下满屏的光栅闪动，字符是稳定的，伴音则时断时续。由于图象伴音都有问题，首先测电源板5V 正常，但24V为21V,12V为10V,拆下电源板发现一烧黑的痕迹，代换电源板开机正常 | 32L88IW/8TT3 | TV 行场不同步 | 用视频输入图像正常，检测高频头的供电及其外围电路均正常，怀疑是高频头本身性能不良引起 ，换之故障排除 （5200-380651-22）。 | 32L88IW/8TT3 | 七彩屏 | 因为TV字符是在V12里产生的，VGA字符是在缩放TSU66AJW1里产生的， 用8TT9的遥控按VGA，此操作是在无字符下进行的。VGA字符正常，证明在前级有问题，测V12的供电0数据线都正常，补焊后故障依旧，代换外围晶体 Y3 后正常。 |
机型/机芯 | 故障现象 | 解决方法 | 32L88IW/8TT3 | 菜单内彩点干扰 | 更换 24C64,空的即可 | ３２Ｌ９８ＳＷ/8TTK | 开机五分钟后先摇控失灵．再字符不良．最后图闪自动关机 | 当故障出现时测电源板５Ｖ电压偏低，代换电源板故障排除．５Ｖ供电电压偏低至使主板工作异常． | ３２Ｌ９８ＳＷ/8TTK | TV 花屏,无 AV,无色差输入 | 更换 U13,24C32.因没有贴片的 24C32 就用大个的 24C64 代用 | ３２Ｌ９８ＳＷ/8TTK | 开机花屏 | 关机,加热高频头数据脚开机正常，冷机后再次开机仍然花屏，换高频头故障排除。 | 32LBAIW/8TT9 | 机器开机一小时出现粉屏声音正常 | 根据故障现象分析：故障应该在魔画板，（直接将 LVDS 排线插在主板上机器未出现毛病，魔画板的问题）补焊U31 L003 故障依旧，检查 U31 的供电. 晶振.总线未发现有问题，故障部位应该是接收器和发射器有坏的．代换接收器 THC63LVDF84B 故障排除。 | 32LBAIW/8TT9 | 无彩色，行中心左偏移约 1 公分 | AV，TV，分量输入均为黑白，约10分钟后正常。查为主扳上 V12 外接14.318M 晶桭不良所至，更换后正常 | 32LBAIW/8TT9 | 切换视频时黑屏伴音正常,背光亮 | 光亮、遥控开关机正常,怀疑屏供电和魔画板故障的可能性大，试去掉魔画板，故障依旧。测屏供电，发现 12V 电源电压仅 11.3V，检查 1 发现 FB45 不良，更换之，故障排除。注：切换时屏供电电压偏低有时可以点亮屏，此类故障的判断需要精度较高的万用表！ | 32LBAIW/8TT9 | 冷开机黑屏有隐约竖道，关机再开有类似负像图象，连续 4、5下开机能正常。 | 现象应为主板不良引起的，冷开机时测量主板供电电压发现U17（1501A50） 一脚电压只有8V 多偏低（正常 12v），考虑冷开机不良现象多电解电容引起， 代换U17一脚供电滤波电容C240（470UF/16V），故障排除 | 32LBAIW/8TT9 | TV\TV图像彩色失真, 高清\VGA正常 | 为VGA\高清信号正常,说明后级图像缩放MST9151以及魔画电路均正常, 重点查V12,DPTV6930部份,试换晶振无效,再换V12也无效,后试初始化存储器,图像正常,后遇多台此类故障,初始化存储器后都解决了问题 |
机型/机芯 | 故障现象 | 解决方法 | 32LBAIW/8TT9 | 遥控失灵，有时跳菜单 | 经检测观察，发现按遥控无任何反应， 按电视机上的按键时，只有＂切换＂菜单＂键才有反应其它按键无任何反映， 拆下按键板后，用１０Ｋ档检测按键时，＂菜单＂键ＳＷ５已经漏电，更换 |
下一页
| 32LCAIW/8TR1 | 刚打开机器菜单出现乱码:复位 后正常:但是还搜不到台 | 换高频头正常 | 32LCAIW/8TR1 | 开机２０分钟左右，自动关机指示灯亮红色 | 从故障现象初步断定可能是ＣＰＵ工作不正常引起的，而且它是热机后不正常，修这种机器用加热法，加热 CPU 部位,发现机器马上关机把有关的元件一一加热,加到X1(40M 晶振)关机,代换后正常.此故障以遇到两台. | 32LCAIW/8TR1 | TV 图闪、图像漂移几分钟后蓝屏 | AV 输入正常，TV 图闪，过几分钟后蓝屏，找另一台电视作监视，高频有信号输出，试换 V26、RTD2613（AV/TV 切换、解码）后正常，试机一天后故障又出现，因高频头有信号输出，V26 已换故障锁定在高频与 V26 之间信号通路的 R183、L26 及 C360 三个元件， 试换 C360 后试机正常。分析：C360 性能不良，换 V26 用热风枪吹时，使C360 受热占时变好。 | 32LCAIW/8TR1 | 无 AV2 | 开机测电压正常，顺着找信号进入 U26进行切换，怀疑是 U26 损坏，把 U26换之，故障排除。 | 32LCAIW/8TR1 | 无台 | AV 正常，TV 闪，蓝屏，高频有信号输出，试换V26、RTD2613（AV/TV 切换、解码）后正常，试机一天后故障又出现，因高频头有信号输出，V26已换故障锁定在高频与 V26之间信号通路的R183、L26及C360三个元件， 试换C360后试机正常。分析：C360性能不良，换V26用热风枪吹，使C360受热有时变好。 | 26L16SW/8M10 | 黑屏，伴音正常 | 开机发现无背光，经查发现Ｆ５０１开路，Ｃ５４０短路，用１００ＵＦ／５０Ｖ电容代换之ＯＫ | 32L98SW/8M10 | 新购机图像正常, 伴音时有时无.或一直无声音. | 电测得TDA2616直流供电电压23V多, 基本正常.测得2脚静音控制电压4V. 静音起控.当用数字表 200V 档对地量到 D101 正端或负端时,声音正常.考虑到数字表电压档相当于一个电容.于是在D101 正极接一个 10NF 瓷片.声音正常 |
机型/机芯 | 故障现象 | 解决方法 | 32L98SW/8M10 | 图象正常无伴音 | TV/AV 和高清都无伴音，说明故障在公共通道，检查功放 IC 及静音控制都正常，试代换存储器伴音正常但图象色彩差，用一有数据代换后正常。 | 32L98SW/8M10 | 遥控失灵 | 机测遥控接收头的供电脚为 1V 多, 由供电脚往前找是一个 100 欧的贴片电阻测量正常,在往前是一贴片电感,电感一头为 5V,另一头为 0V, 细看电感有裂纹,用锡短接开机正常. | 32L16HC/8T1G | USB |
机型/机芯 | 故障现象 | 解决方法 | 37L98PW/8TT9 | 一开机就白屏红屏兰屏黑屏反复交替变化，无字符。试按数字键，视频切换等键无反应。 | 因本机是用户正常收看电视节目期间出现问题的，试用遥控直接按 VGA 键发现屏幕立刻正常，再按视频切换键已能使用，切换到 USB,高清状态亦都正常，但一切换到 TV,AV,S 状态下便立刻花屏，过会便出现开机时的彩屏现象。由此可见问题出在视频解码部分。打开机器检查DPTV6930 的供电等都正常，试换 Y3(14.318MHZ)晶振，故障解决。 | 37L98PW/8TT9 | 开机无伴音或伴音失控 | 此故障应与高频板有关，测 U704、LA7809 输出端为 3.5V,输入端为 5V,不正常。试换 U704，无效。换新 U701， 故障排除。 | 37L98PW/8TT9 | 不定时出现老化模式 | 代换主板无效，怀疑是高频板上的上的总路线故障引起，用烙铁将高频板与主板上的总线插座重焊后故障排除． | 37LBAIW/8TT9 | 右边声道有杂音 | 些类故障一般出在高频板的伴音处理电路,经查实是 Q760 性能不良,更换后故障排除. | 37LBAIW/8TT9 | USB 伴音小 | C22电容虚焊造成，（较多出现）补焊后恢复正常。 | 37LBAIW/8TT9 | AV 功能无像 | TV 正常、AV 无图像，经查是因为 R181虚焊导致 | 37LBAIW/8TT9 | 黑屏 | 黑屏状态下输入各路信号都无图像,说明问题可能出在图像缩放电路或魔画电路,经查发现 IC U927 3.3V 三端稳压有供电但无电压输出,而输出端又无短 路现像,换之故障排除! | 37L16HC/8T1G | 播放 USB 时无显示 | 根据现象分析，故障应在 USB 板，测其 U1、U2 供电正常。更换 Y1 故障依旧。怀疑软件问题，换 U5/24C32 仍然无图，换 FLSH/U8 试机故障排除。 | 37L16HC/8T1G | 开机声音正常,图像很暗 | 开机声音正常,图像很暗(几乎看不到图像)把有线信号线拔掉,雪花点正常, 试 AV 和 DVD,都一样.试代换存储器24C32,开机自动初始后.一切正常. | 37L16HC/8T1G | 图象时有时无 | R253 虚焊， |
机型/机芯 | 故障现象 | 解决方法 | 37L18RM/8G20 | 开机只有酷 K 不正常,其他功能正常 | 经检查得知USB 里复制的SONG 文件丢失,找同型号机器把USB 里SONG 里的文件复制到坏机器里,酷 K 恢复正常 | 40L88IW/8TTJ | 图像正常无声 | 开机器测量功放电源只有１８Ｖ，断开功放后也只有１８Ｖ，怀疑电源板不良，经检查发现电源板上Ｒ１（１Ｍ）电阻开路，代换后电压正常，伴音正常！ | 40L88IW/8TTJ | 遥控正常,键控失灵 | 将遥控接收头的地和键控板的地连接 | 40L98SW/8M10 | 搜台黑屏，有白点 | 测高频头每个管脚电压 ，发现调谐电压有 41V, 正常是搜台在 0---33V 之间 ，更换高频头，故障排除。 | 40L98SW/8TTO | 满屏绿线干扰 | 用不同信号源下测试只有模拟信号下有故障,打开画中画,子画面没有,说明故障在 PTV5160 到 MST5151 之间.代换 PTV5160 无效,代换 MST5151 后故障排除. | 40L98SW/8TTO | 不开机,电源灯不亮 | 打开机壳,拆下电源板,保险已开路,在路测电源前级短路,查为Q7 损坏,Q7 为一只耐压 500V 21A 东芝场效应管,由于暂无此管, 用一同规格 MOS 管2SK3528 500V/22A 代用,电源板 | 40L98SW/8TTO | 偶尔有声音无图像 | 发现背光灯驱动板排插有些松插紧，OK | 40LBAIW/8TT9 | 有信号时满屏粉红色无字符,伴音正常 | 测 DPTV 供电偏高为 3.8V，代换 U18，故障排除。 | 40LBAIW/8TT9 | 字符扭曲 | 更换 Y114.318M 晶振故障排除 | 40LBAIW/8TT9 | VGA/DVD 状态正常，AV/TV 状态下花屏（竖线） | 故障分析：VGA 状态正常了，说明公共通道后级没有问题，更换 V12 故障依旧；当更换 M12116161A 动态同步存 储器试机一切正常。 | 40LBAIW/8TT9 | 红绿灯交替闪不开机 | 怀疑CPU 通过总线检测到V12 工作不正常而保护，补焊 V12（6930），整机工作正常。 | 40LBAIW/8TT9 | 不定时闪红绿蓝 | 取消魔画板试机虽有水印干扰但不会闪了，判断魔画板有故障，代换 40M 晶振无效，用洗板水刷洗魔画芯片周围处，发现引脚有虚焊 |
机型/机芯 | 故障现象 | 解决方法 | 42L16HC/8G10 | 有声音无图像 | 音正常，屏幕光栅暗且没有字符显示， 说明电源板应该没有问题，试用遥控操作，控制都正常，据此判断故障可能在背光板及屏的问题，但用户说有时候开机正常，开机摇背光板排插 CN5 屏幕闪动，取下该排插。用针把每个引脚的卡子挑起来一点，装上反复试机，故障排除。 | 42L16SW/8TTN | 调整时间时没有 24 时，只有 12时。 | 开机测总线，均为 2.5V 左右，正常， 测晶振 0V；2.9V 不良，正常值应为 0；3.5V，更换 U15，一切正常。 | 42L16SW/8TTN | 自动关机，蓝色指示灯亮 | 开机测 5V（CPU 供电）正常 12V. 24V无输出。电源坏。 | 42L16SW/8TTN | 不录像，显示未连接、硬盘满、系统忙等 | 1、解码 7300 损坏。2、TVP5147 的 23 脚无输入信号（电感 L18 断开）。3、TVP5147 不良（不多见）。4、TVP5147外接晶振不良。 |
|
|
