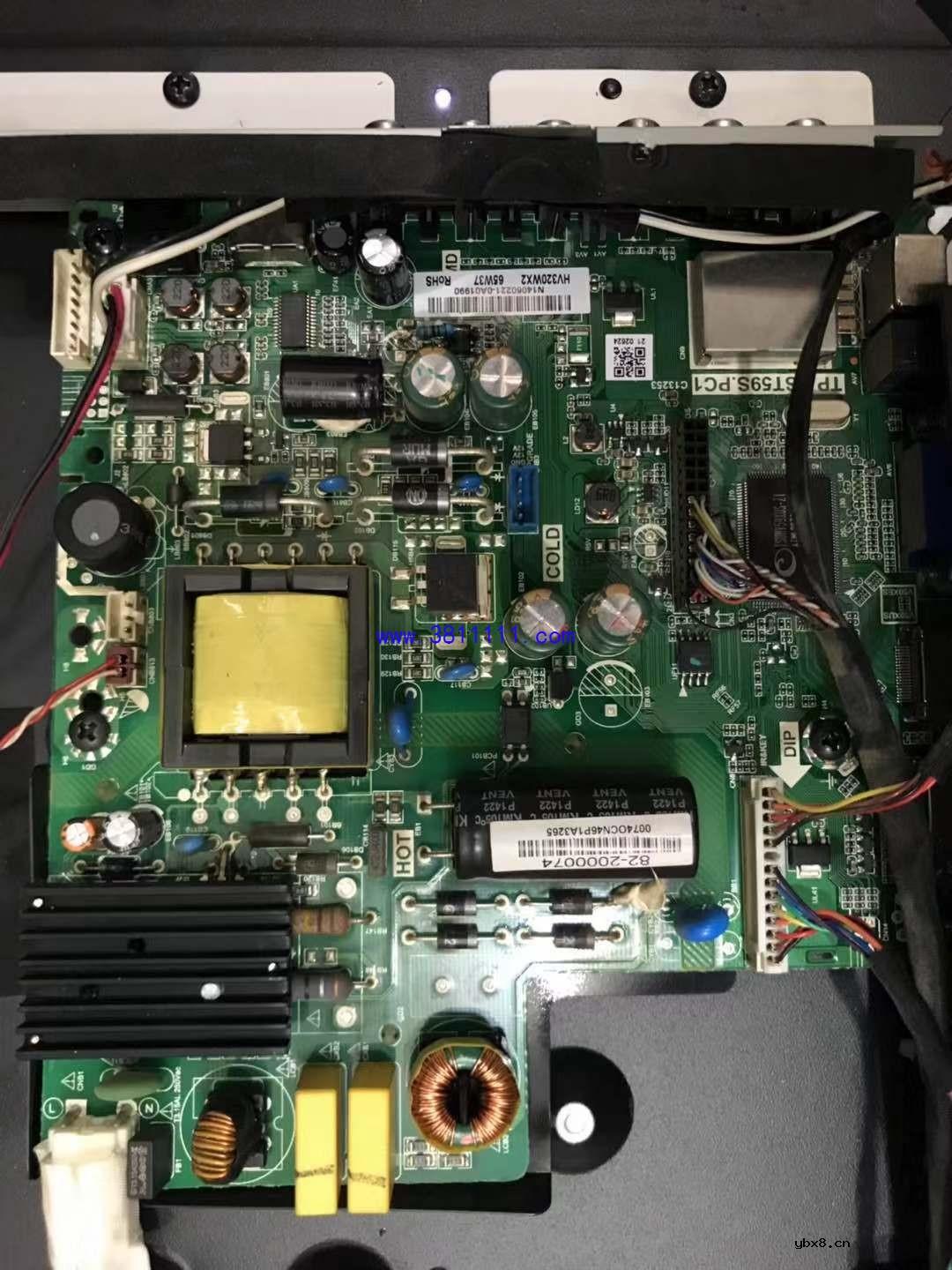

| 机器型号：海尔LE32G50 故障现象：黑屏 主板型号：TP.VST59S.PC1 用户送修机，用户反映收看中突然黑屏的，声音正常。 上电试机故障跟用户反映一致，初步判断故障在灯条或背光部分。 拆机后发现，背光只有一路输出，用点灯仪测试，灯条既然没问题。。。。。。。 看来只好检查背光驱动电路了，该板为三合一主板，顺藤摸瓜，查得背光驱动为OB3350CP ，百度查得该芯片引脚功能如下：
同时网上有诸多关于该OB3350CP芯片去保护的版本，但是说法不一

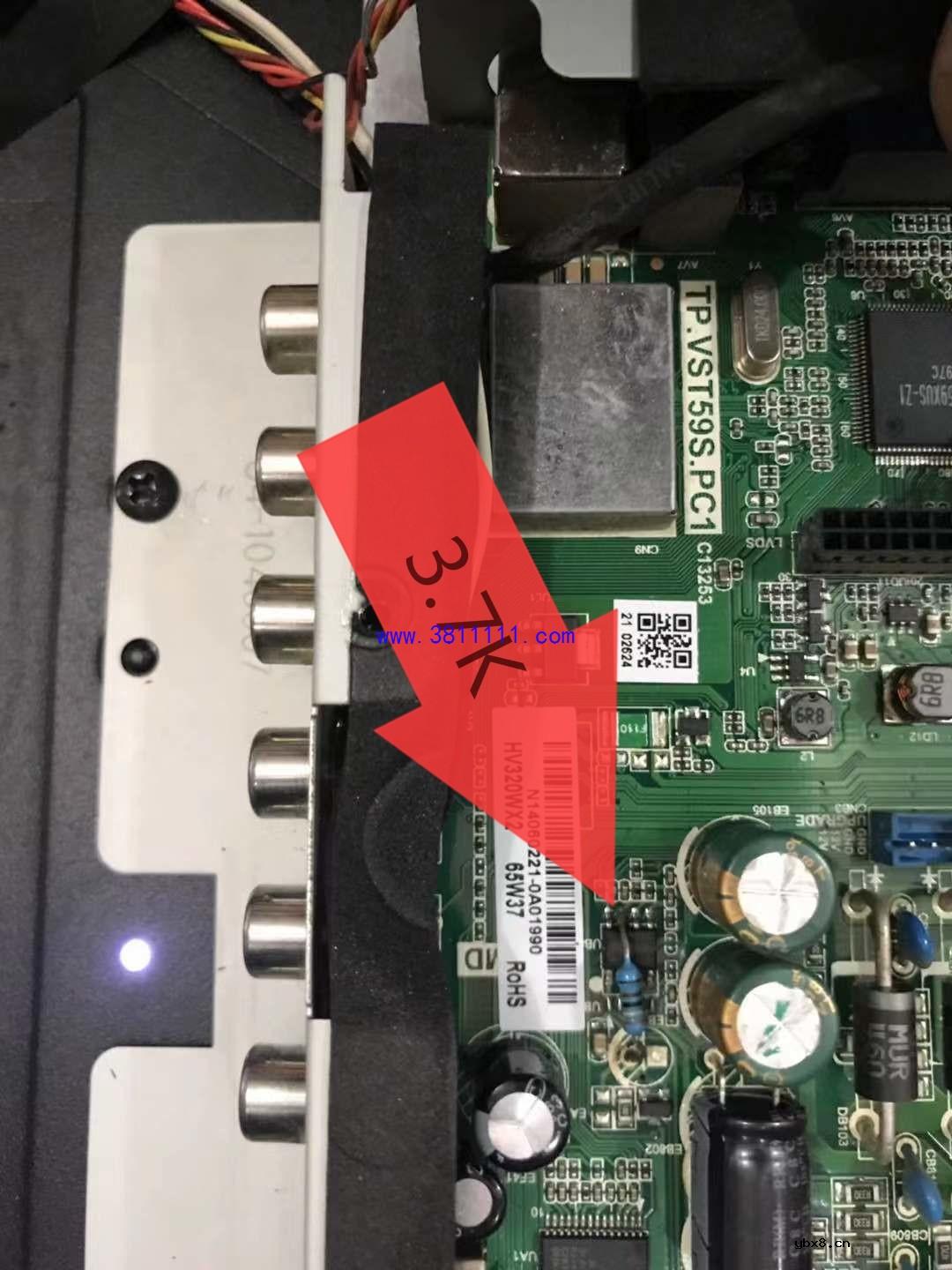

看来使用多大的电阻只好靠自己验证了，从网上大家讨论的2.2K（大家反映的最小阻值）开始逐一测试，当测试到3.7K时机器恢复正常，至此机器修复！
|
相关热词：#液晶维修
