　　对射光电开关接线方法： 红线接直流24V正极，蓝线接负极，黑线接继电器线圈，继电器线圈另一端接直流正极。光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。

　　接近开关一端接220V电源的任意一端，另外一端接信号输入 不过一般都用三线的，很少有两线接计数器的，但要注意这个输出的电压和你需要的信号是否匹配。

　　对射型光电开关的工作原理：对射导通---遮挡=信号变化=输出变化=开关量信号变化。

　　工作方式：在线测量，先行校准，遮挡有效。

　　应用领域：光电保护、安全区域、形状判别。

　　基本功能：一定宽度，一定灵敏度 、区域策划、反应可控、保护验证。

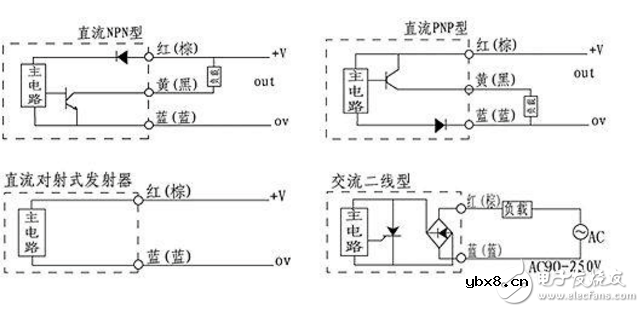

　　对射光电开关三线和二线接线图

　　对射光电开关，特征：辨别不透明的反光物体。

　　对射光电开关的使用注意事项

　　避免强光源

　　光电开关在环境照度较高时，一般都能稳定工作。但应回避将传感器光轴正对太阳光、白炽灯等强光源。

　　在不能改变传感器（受光器）光轴和强光源的角度时，可在传感器上方四周加装遮光板或套上遮光长筒。

　　防止相互干扰

　　光电开关通常都具有自动防止相互干扰的作用，因而不必担心相互干扰。然而，对射式红外光电开关在几组并列靠近安装时，则应防止邻组和相互干扰。防止这种干扰最有效的办法是投光器和受光器交叉设置，超过2组时还拉开组距。当然，使用不同频率的机种也是一种好办法。

　　镜面角度影响

　　当被测物体有光泽或遇到光滑金属面时，一般反射率都很高，有近似镜面的作用，这时应将投光器和检测物体安装成10～20°的夹角，以使其光轴不垂直于被检测物体，从而防止误动作。

　　排除背景物影响

　　使用反射式扩散型投、受光器时，有时由于检出物离背景物较近，光电开关或者背景是光滑等反射率较高的物体而可能会使光电开关不能稳定检测。

　　因此可以改用距离限定型投、受光器，或者采用远离背景物、拆除背景物、将背景物涂成无光黑色、或设法使背景物粗糙、灰暗等方法加以排除。

　　自诊断作用使用

　　在安装或使用时，有时可能会由于台面或背景影响以及使用振动等原因而造成光轴的微小偏移、透镜沾污、积尘、外部噪声、环境温度超出范围等问题。这些问题有可能会使光电开关偏离稳定工作区，这时可以利用光电开关的自诊断作用而使其通过STABLITY绿色稳定指示灯发出通知，以提醒使用者及时对其进行调整。

　　对射光电开关应避免使用的场所

　　灰尘较多的场所；

　　腐蚀性气体较多的场所；

　　水、油、化学品有可能直接飞溅的场所；

　　户外或太阳光等有强光直射而无遮光措施的场所。 环境温度变化超出产品规定范围的场所； 振动、冲击大，而未采取避震措施的场所。
