esd保护二极管选型

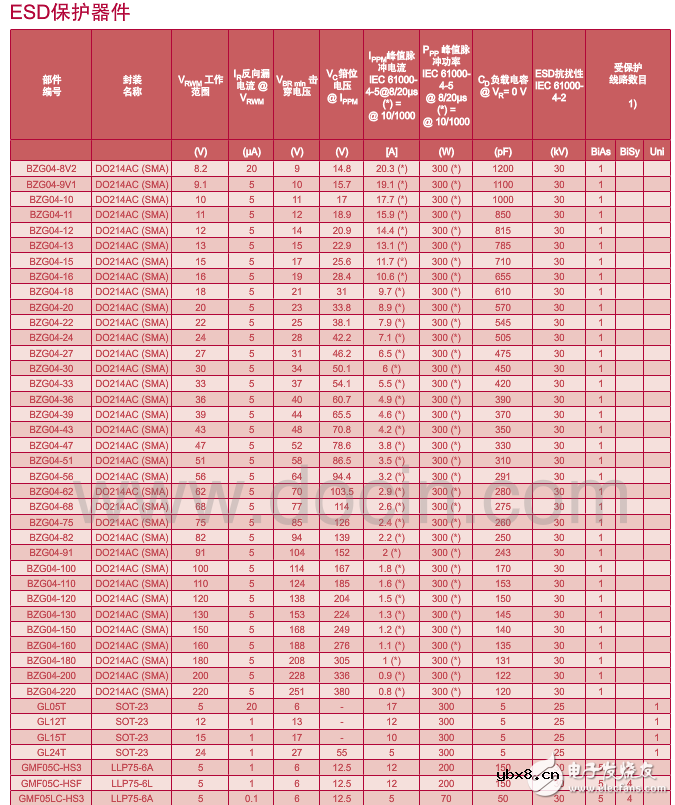

　　ESD器件

　　ESD器件概述

　　ESD保护元件的作用是转移来自敏感元件的ESD应力，使电流流过保护元件而非敏感元件，同时维持敏感元件上的低电压；ESD保护元件还应具有低泄漏和低电容特性，不会降低电路功能；不会对高速信号造成损害，在多重应力作用下保护元件的功能不会下降。

　　瞬态电压抑制器（TVS）、压敏电阻和聚合物是近几年发展起来的几种专用ESD保护元件。其中前两种元件均采用电压钳位的方式进行保护，采用带导电粒子的聚合物则是采用消弧（crowbar）保护策略。压敏电阻和聚合物支持双向保护，但TVS可支持单向或双向保护。传统的压敏电阻虽然在成本上具有一定优势，但它存在的一个最大问题是体积太大，无法满足手持设备的封装要求。事实上，与压敏电阻相比，基于硅材料的TVS和聚合物材料ESD具有更好的钳制性能、更低的泄漏和更长的使用寿命。

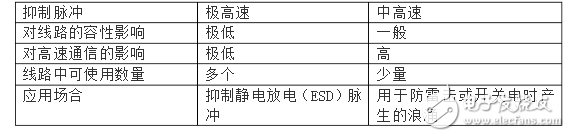

　　几种ESD器件的比较

　　1、普通二极管，只能起到箝制电压的作用，不能响应高达几百兆频率的ESD脉冲。

　　2、压敏电阻/热敏电阻/PTC，压敏电阻抗一次ESD脉冲后特性就会改变，而ESD保护器件抗几万次也不会改变特性。 3、压敏电阻能承受更大的浪涌电流，而且其体积越大所能承受的浪涌电流越大，最大可达几十kA到上百kA；但压敏电阻的非线性特性较差，大电流时限制电压较高，低电压时漏电流较大。

　　4、TVS管的非线性特性和稳压管一样，击穿前漏电流很小，击穿后是标准的稳压特性，比起压敏电阻来TVS管最大箝位电压偏离击穿电压较小，优于压敏电阻，但通流能力比压敏电阻较小。

　　5、从反应速度来看，TVS管的反应速度很快，为ps级，而压敏电阻反应速度较慢，为ns级。另外，两者的电容都较大（TVS管也有低电容产品）。

　　6、TVS管的可靠性高，不易劣化，使用寿命长。而压敏电阻的可靠性较差，易老化，使用寿命较短

　　

　

　　首先要提供你要保护的元器件的正常工作电压或要保护的管脚、口线的允许电压范围，否则的话ESD保护二极管型号选择不当会影响正常工作。

　　ESD静电二极管的选型：

　　第一、要采用Array式的ESD保护组件，这样才可以用最少的组件数来缩小PCB的空间及降低PCB的寄生阻抗；

　　第二、ESD保护组件的线路电容要够低，如USB2.0需要用小于3pF，USB3.0需要用小于0.3pF，10/100M LAN需要用小于3pF的ESD保护元件；

　　第三、ESD保护元件的箝制电压必须要够低，才能使系统在ESD发生时还能不受干扰地运作，至于要多低的箝制电压才够，则要看系统的噪声免疫能力而定。
