与非门组成自激多谐振荡器电路图(二)

来源:网络  发布者:电工基础  发布时间:2026-03-07 13:11
图中所示是用TTL与非门组成的又一种自激多谐振荡器。其振荡过程与上例基本一致,但图中没有加接整形的与非门。图中所示线路的振荡频率调节范围较宽,R1可以从零到1.5千欧,R2约200欧到400欧。表中所列为R2=330欧,改

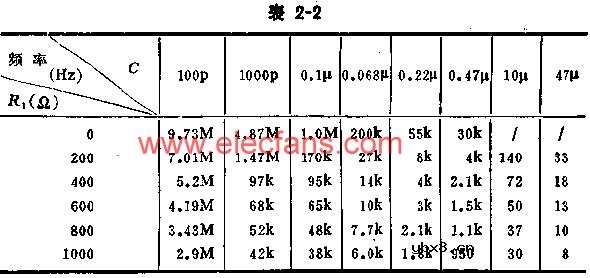

图中所示是用TTL与非门组成的又一种自激多谐振荡器。其振荡过程与上例基本一致,但图中没有加接整形的与非门。图中所示线路的振荡频率调节范围较宽,R1可以从零到1.5千欧,R2约200欧到400欧。表中所列为R2=330欧,改变R1和C的数值时,振荡频率的实测数据。

与非门组成自激多谐振荡器电路图(二)

与非门组成自激多谐振荡器电路图(二)
