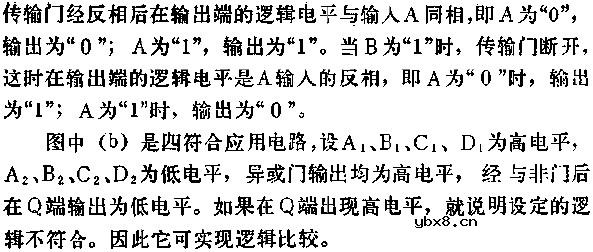

图A中所示是CMOS异或门的符号和真值表，B是四符合应用电路。由真值表可知，2输入端的异或门只有当输入信号不相等时输出为逻辑“1”。异或门的传输门为受B输入控制的开关。当B为“0”时，传输门导通，这时从A输入的逻辑电平通过
