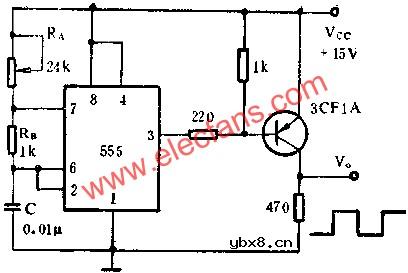

图中是由时基集成电路555组成高频晶闸管整流器驱动脉冲（方波）发生器，晶闸管工作在超声波和臭气发生器、感应加热器以及DC-DC变换器等方面。要使晶闸管接通时阳极电流迅速上升，典型的开关脉冲宽度为10US，电流为1A，上升时间为0.25US.
