频率检波就是从FM信号中检取出原调制信号。鉴频器是实现频率检波的装置。

鉴频的方法很多，但应用得比较普遍的方法是：首先进行波开变换，将等幅FM波变成幅度按调制信号规律变化的调幅调频波，然后用包络检波器将幅度变化检取出来，即得所需的原调制信号。图5.5-23所示的方框图及波形图说明了其工作原理。

按如上原理构成的鉴频器有：斜率鉴频器、相位鉴频器、比例鉴频器和晶体鉴频器。在实际调制波的解调中，应用较多的是相位鉴频器和比例鉴频器。

通常，对鉴频器提出的主要要求有：鉴频跨导S4要大；鉴频带宽B要大于输入FM信号频偏的2倍，并留有余量；在带内，鉴频曲线应有良好的线性；对寄生调幅应具有一定的抑制能力。

斜率鉴频器

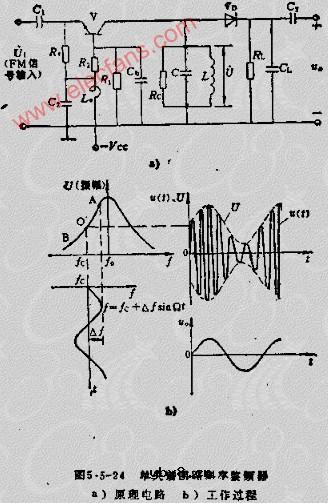

图5.5-24A为单失调回路斜率鉴频器。它是通过共基放大器负载回路LC对FM波的载频适当失谐而起鉴频作用的，即输入FM信号中心频频率FC置于LC回路的谐振曲线倾斜部分的线性段AB的中点O，将等幅的输入FM信号瞬时频率变化规律直接变换为FM波的包络变化。而后由包络检波器解调，其工作过程见图5.5-24B。这种鉴频器的主要缺点是非线性失真严重，因此，只能用于要求不高的价廉的FM接收机中。

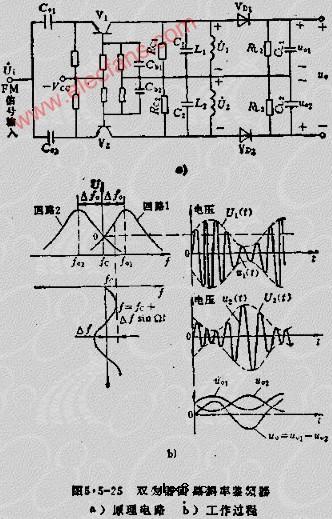

图5.5-25A为双失谐回路斜率鉴频器，它是由两个单失谐回路斜率鉴频器连接起来的。

等幅DM信号U1同时加到两个共基放大器的发射极。晶体管输出端并联回路L1C1的谐振频率分别为FO1和FO2，它们各自失谐于输入FM信号中心频率FC的两侧，且与FC的失谐间隔相等即：

当输入为单音的等幅FM信号时，通过上、下两个对称失谐于FC的回路各自变为包络线U1（T）与U2（T）相位差为180度的调频幅波U1（T）和U2（T），而后分别由上、下两个包络检波器检出反映包络变化（即调频波瞬时频率变化）的平均电压UO1和UO2，总的输出电压UO为：UO=UO1-UO2。

当电路严格对称时，鉴频器输出没有直流电压。UO反映了输入FM信号的瞬时频率的变化规律。这种鉴频器工作过程见图5.5-25B。

双失谐回路斜率鉴频器的鉴频带宽较单失谐回路斜率鉴频器为宽，且鉴频特性在带内具有良好的线性。因此，适用于较大频偏情况。目前主要用于要求失真很小的微波多路通信接收机中。
