二极管钳位器工作原理

二极管钳位器工作原理

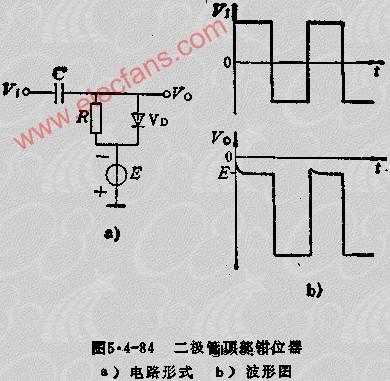

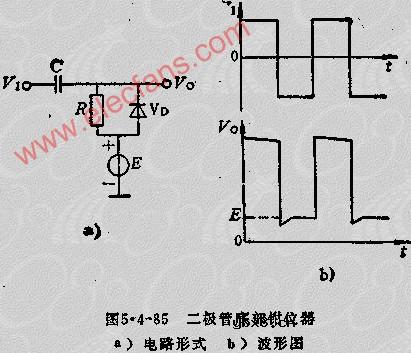

信号经过RC耦合电路将失去直流分量，将信号波形顶部或底部钳定在某一预定直流电平上，从而加入直流分量的电路即钳位器。图5.4-84A所示地极管顶部钳位器，对应波形为图B。电路的R和C组成耦合电路，电压源E为钳位电平，当输入信号V1﹥E时，VD导通，C迅速充电，输出VO即为E；当输入信号V1下降时，VD截止，C通过R放电，电路的RC时间常数远大于信号变化周期，C的压降变化很小，输出再现输入波形。图5.4-85A为底部钳位器，钳位情况类似顶部钳位器，波形示于图5.4-85B。
