电气主接线设计-桥式接线介绍

关于桥式接线的简单介绍。

桥式接线的基本概念。

它是由一台断路器和两组隔离开关组成连接桥，将两回变压器—线路组横向连接起来的电气主接线。通常它的适用范围是在这个具有双电源进线的、两台变压器终端式的总降压变电所中应用。其主要内容是，它在实质上是连接这个两个线路的。

比如在这个35至110千伏线路与变压器组的高压侧应用，其特点是它有—条横跨连接的桥，从图可以看出。桥式接线比分段单母线来说相对于结构上比较简单，减少了断路器的数量。

根据分类，他可分为内桥接线和外桥接线两种接线形式，如图所示。它的桥电路连接在变压器出口隔离开关内侧，靠近变压器的称为内桥接线。而对于桥电路连接在线路出口处隔离开关的外部一侧，靠近进线的称为外桥接线。

内桥接线的基本介绍。从这个内桥接线的图中可以看到。

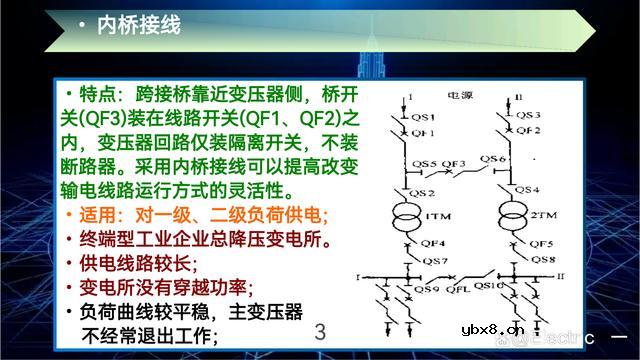

内桥接线它的跨接桥靠近变压器侧，桥开关，图中的 Q F 3。他是装在这个线路的开关 ， Q F 1 与这个 Q F 2 之间的。然后在这个变压器的回路上只装有隔离开关，没有装设断路器，不装设断路器。通过采用这个内桥接线的主接线形式，它可以提高及改变输电线路运行方式的灵活性。以满足负荷变化的这种能力。

通常来说内桥的接线比较适用于对一级负荷，二级负荷的供电系统中。以及作为这个终端型工业企业总降压变电所。还比较适用于这个供电线路半径较长的供电系统，或者在变电所没有这个穿越功率的应用。负荷曲线比较较的平稳，主变压器不经常退出工作的变电所中。适用范围比较广泛。

那么什么是穿越功率呢。

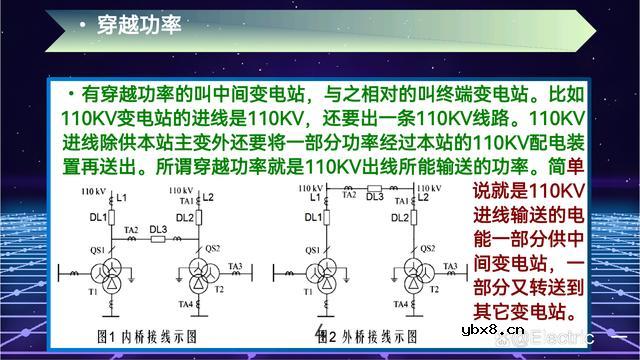

形象的解释，他是经过这个变电站母线输送的功率。其中有穿越功率的叫中间变电站，与之相对的叫终端变电站。比如说在这个110千伏变电站的进线，它是110千伏的，在这其中呢他还要再出去一条110千伏的线路。所以这个110千伏进线，他是除供本站的主变外，他还要将一部分功率经过本站的110千伏的配电装置再送出。所谓穿越功率就是110千伏出线所能输送的功率。简单说就是110千伏进线输送的电能一部分供中间变电站，一部分又转送到其它变电站。 也就是说把一部分电分给了别的变电站，然后剩下的部分通过降压变压器给了自己的变电站。

外桥接线的基本介绍 。

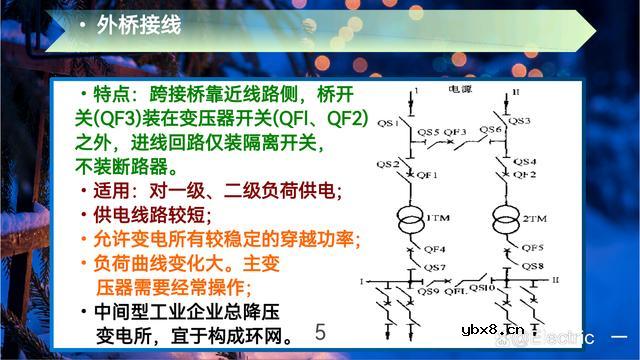

外桥接线他是当只有两台变压器和两条线路时，联络开关靠近线路侧的一种接线方式。他的连接桥设置在断路器和线路之间。其接线方式如图所示。

从图中可知。他的跨接桥是靠近线路侧的，如图中的桥开关 Q F 3 他是装在这个变压器的开关 Q F 1及 Q F 2 之外的接线方式，在它的这个进线回路只装设有这个隔离开关，没有装断路器的。
通常外桥接线比较适用于对这个一级负荷以及二级负荷的供电，相对供电线路较短。允许变电所有较稳定的穿越功率。也比较使用在这个负荷曲线变化大的供电系统中。

以及对主变压器需要经常操作的系统。若是对于中间型工业企业的总降压变电所，可宜于构成环网的供电形式。总的来说，内桥接线、外桥接线均有其各自的适用场景。选择合适的接线方式应该根据实际需要来进行，以保证供配电系统的正常工作和良好的电路性能。
