AQH2223光耦固态继电器介绍

这是一颗型号为AQH2223的光耦固态继电器，它是松下的一款可控硅输出固态继电器。它是拥有0.9A的最大负载电流、600V的最大负载电压、随机切换类型、8引脚贴片封装的交流负载控制开关。

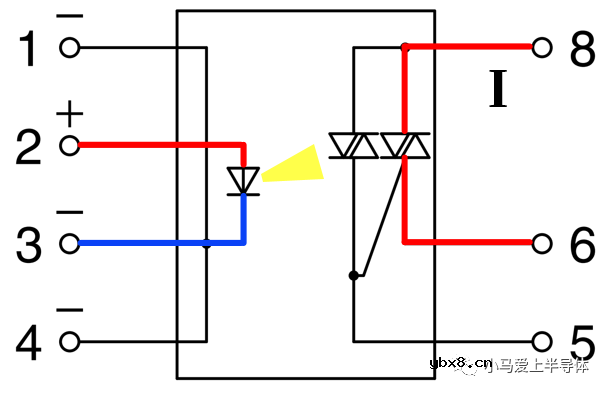

这是它的原理图。第2引脚为输入的正极，第1、3、4引脚在芯片内部互通，引出为输入的负极。第8引脚与5、6引脚之间分别连接一只双向可控硅，构成了芯片的输出。如图2.

图2 AQH2223原理图

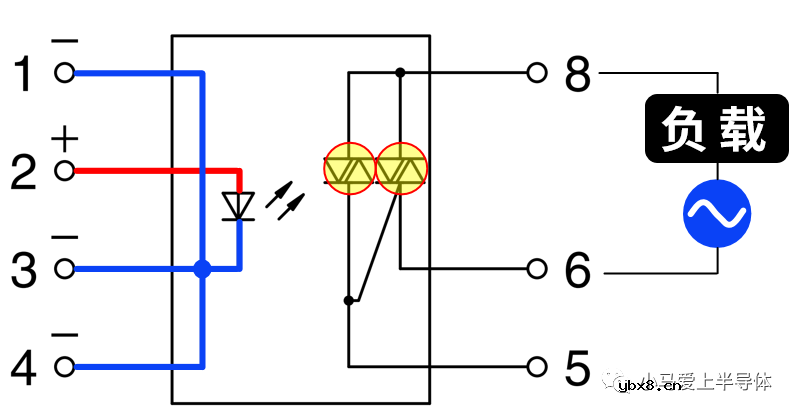

一般使用第6引脚配合第8引脚连接负载即可。如图3

图3 应用电路图

AQH2223在结构上，就是将一只发光二极管与两只光敏双向可控硅封装在一起。

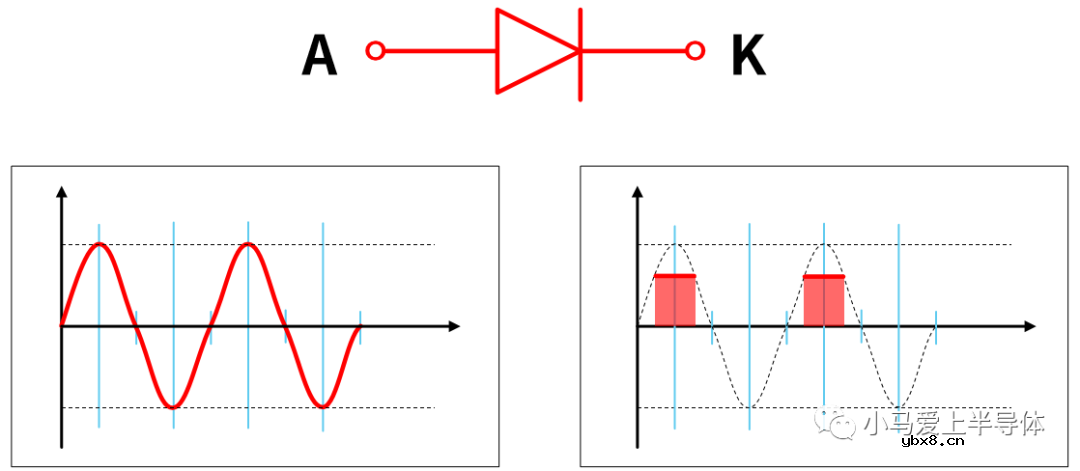

我们来探究一下光敏双向可控硅的作用：这是二极管，它可以很轻松地将交流电整流为脉动直流电，如图5。但是何时导通何时截止却无法控制。

图 5 二极管的整流作用

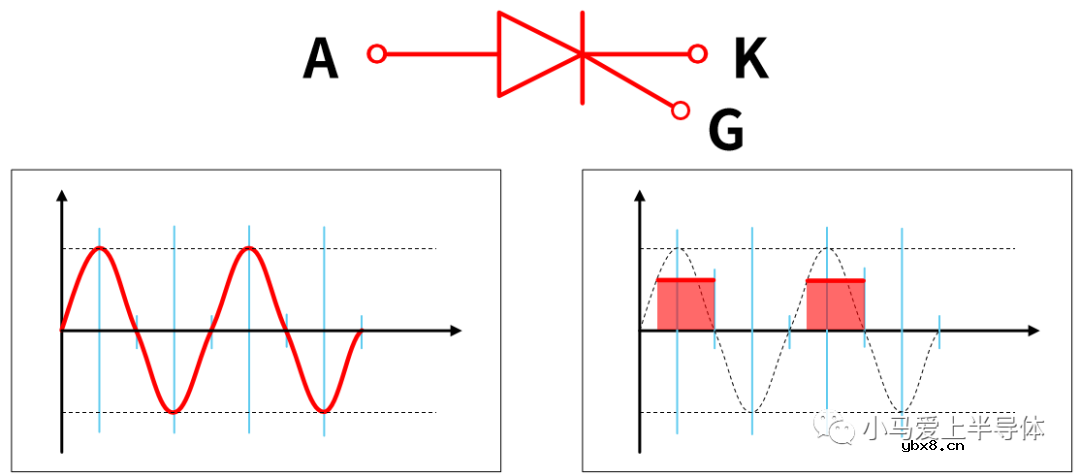

改变内部结构，再引出一个控制极G。这时就可以通过这只引脚来控制器件的导通与关断了。这就是单向可控硅。如图6.

图6 单向可控硅的整流作用

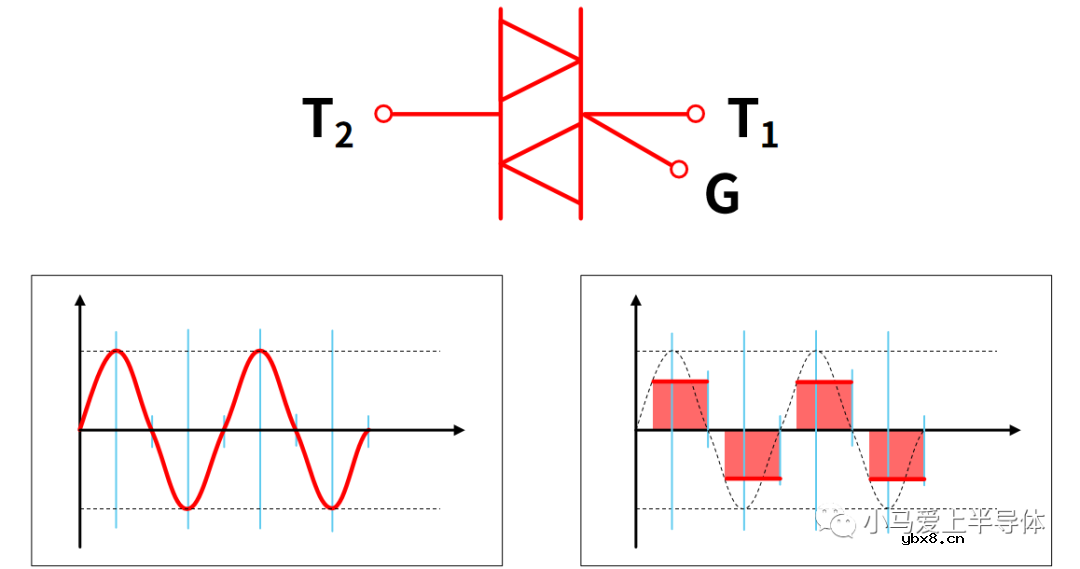

但是单向可控硅的导通方向固定，无法反向导通，于是我们将两只单向可控硅反向并联，这样，其导通方向就随着触发信号极性的改变而改变，这就是双向可控硅流。如图7.

如图7 双向可控硅的作用

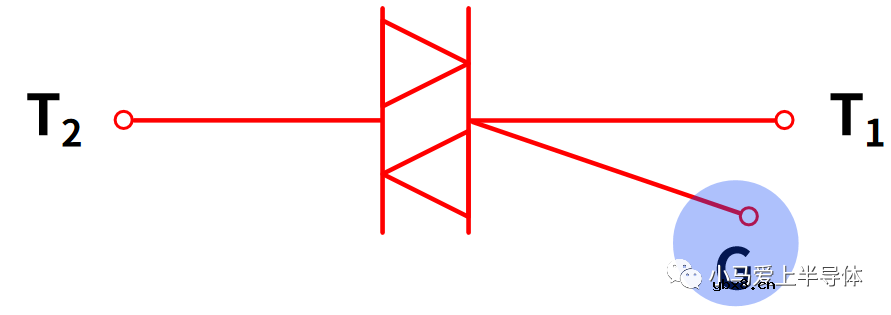

那么如何实现非接触控制呢？将触发信号由电改为光，利用光电导效应就可以轻松完成，这样就形成了光敏双向可控硅。如图8.

图8 光敏双向可控硅

AQH2223在工作时，其内部进行的是两个相反的光电转换的过程，输入端的发光二极管将电能以光子的形式释放出来。输出端的光敏可控硅，接收光电子带来的能量，在光电导效应下，引起光电发射，产生光电流，从而使输出端导通。如图9.

图9 光电转换过程

详细的芯片资料，可以通过芯查查APP很容易的查询到。

在查询列表中列出了芯片的品牌、分类及参数等。进入后直接打开数据手册，可以找到芯片介绍、电气特性、芯片封装尺寸、应用电路图等。当然，其它型号的芯片均可一键查询，还可以查替代、丝印反查等，非常的方便。
