西勒振荡器电路

西勒振荡器电路

图4-11是西勒振荡器的实际电路和交流等效电路。 它的主要特点, 就是与电感L并联一可变电容C4，同样有C3<

    图 4-12 西勒振荡器电路?
(a) 实际电路;  (b) 交流等效电路

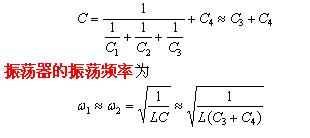

       由图4-11可知, 回路的总电容为

特点： (1)通过调节C4实现振荡频率的调节；
             (2) C4的改变不会影响接入系数和反馈系数；
             (3) 适合于振荡频率需要在较宽范围内可调的场合（最高振荡频率/最低振荡频率可达1.6~1.8)。
             (4)其他同克拉泼电路。
