叮咚门铃 下图是一种能发出“叮、咚”声的门铃的电原理图。它是利用一块时基电路集成块和外围元件组成的。它的音质优美逼真，装调简单容易、成本较低，一节6V迭层电池可用三个月以上，耗电量较低。

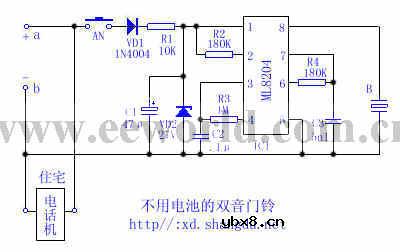

图中的IC便是时基电路集成块555，它构成无稳态多谐振荡器。按下按钮AN（装在门上），振荡器振荡，振荡频率约700Hz，扬声器发出“叮”的声音。与此同时，电源通过二极管D1给C1充电。放开按钮时，C1便通过电阻R1放电，维持振荡。但由于AN的断开，电阻R2被串入电路，使振荡频率有所改变，大约为500Hz左右，扬声器发出“咚”的声音。直到C1上电压放到不能维持555振荡为止。“咚”声的余音的长短可通过改变C1的数值来改变。 不用电池的双音门铃 随着电话机的普及率越来越高，拥有住宅电话的家庭也越来越多，但大多数住宅电话使用率很低，利用电话入户馈线提供的48V（60V）直流馈电作电子门铃的工作能源是经济实用的。现介绍一款不用电池的双音门铃电路。电路原理如图所示，不难看出，图中电路是常规的电话机振铃电路的变型。a、b分别是电话机入户线的正、负两端。AN为常开型门铃按钮，在电话机候机时，按下AN，程控交换机提供的48V（或60V）电压，直流馈电经VD1、R1对电容C1充电，当C1端电压Vc达到IC1的起控电压时，IC1起振送出双音电子铃流使蜂鸣器B发声，告知主人有客来访。而当电话机正在使用时，则图中a、b之间的电压较低达不到IC1的起控电压，此时，即使按下AN门铃按钮也不工作，这是因为由于R1取值较大，远大于电话机的阻抗。故AN按下时对电话机的正常通话无影响。也对程控交换机无不良影响，仅在使用门铃时对其间打入的电话遇忙。

一种对讲门铃的剖析及改进 有一种对讲门铃的电路如图，其工作原理如下：平时挂机时叉簧开关HS的1、2触点接通，用AC220V供电，V1有直流输出，此电压既对电池充电，也加到音乐IC的③脚。如按一下S，则音乐IC的②脚受触发，④脚有音乐信号输出，经V2放大后推动扬声器发声，同时经R5推动Y2、Y3。摘机后，叉簧开关HS的1、3接点接通，通话电路接通电源，这时可进行对讲。

本对讲门铃由于音频放大器IC2（LM386）的增益很高，容易使Y2、Y3产生啸叫声。经笔者实际验证，只要在Y2、Y3两端并联一只几pF的小电容，啸叫声即可消除。 不用按钮的音乐门铃 本文介绍一种不用按钮的音乐门铃，来人只要站在门铃前，便可自动发出门铃声。 该音乐门铃电路原理如附图所示。IC1等元件组成红外发射电路，由IC1、RP、R1、C1构成多谐振荡频率，按图示元件数据，振荡频率约40kHz，输出电流为100--200mA，可驱动红外发光二极管D1发射出40kHz调制红外脉冲。IC2是红外接收芯片，灵敏度高、增益高、输出波形好，并具有鉴频功能。红外接收管D2接收到40kHz频率的红外脉冲后，转换为电信号，送入IC2第⑦脚，经放大和C5、L调谐以及IC2内部电路检波、整形后，由第①脚输出脉冲信号。

平时，IC2第①脚输出低电瓶，D3截止，音乐集成电路IC3无触发脉冲，不产生音乐信号输出，扬声器B不发声。当有人站在门前遮挡D1发射的红外信号时，IC2第①脚电位瞬间由低电平变为高电平，经D3触发IC3输出音乐信号，由V放大推动扬声器发声。 IC1选用NE555，IC2为μPC1373，IC3选用9300系列音乐集成电路。D1可用SE303A或LM66R型 5mm圆形红外发光二极管，D2可用PH302方形红外接收二极管。V为9013NPN管，β≥100。B选用YD58--1型、8Ω/0.25W小口径扬声器。L用?0.08mm高强度漆包线，在小型晶体管收音机的中频变压器骨架上密绕30匝即可。 两种无按钮音乐门铃 门铃均需安装按装，因而存在着安装麻烦和易于丢失损坏等问题。用复合开关管代替机械触发开关制作的音乐门铃，即可克服上述弊端。

图1为振动式。当有人用手敲门时，安装在门内侧的压电陶瓷片YD受到振动而产生相应的音频电压，使复合管开关BG1和BG2导通，音乐电路CIC受到触发即演奏一段乐曲。压电陶瓷片以采用直径较大的为宜，用502胶水
