电压二次回路接线原理图解

电压互感器作为重要的一次设备在电力系统中发挥着重要的作用。同时，因为电压互感器是一种公用设备，无论是互感器本身出现问题或是其二次回路出现问题，都将给整个二次系统带来严重影响。保障电压互感器及其二次回路的稳定运行至关重要。

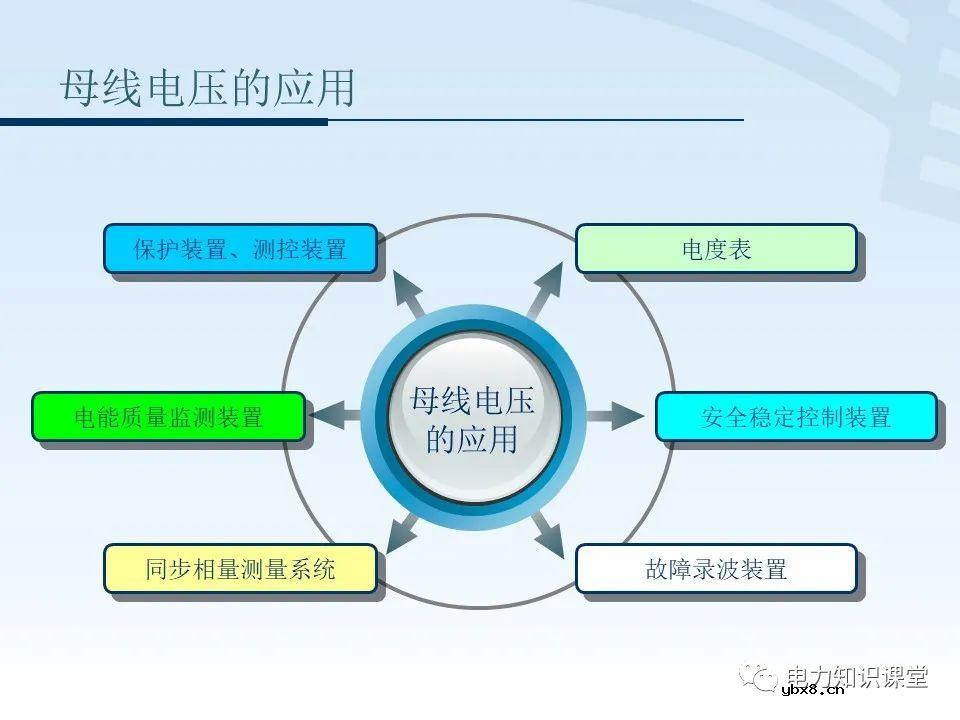

电压互感器的配置原则

1、6~ 220kV电压级的每组母线的三相。上应装设电压互感器

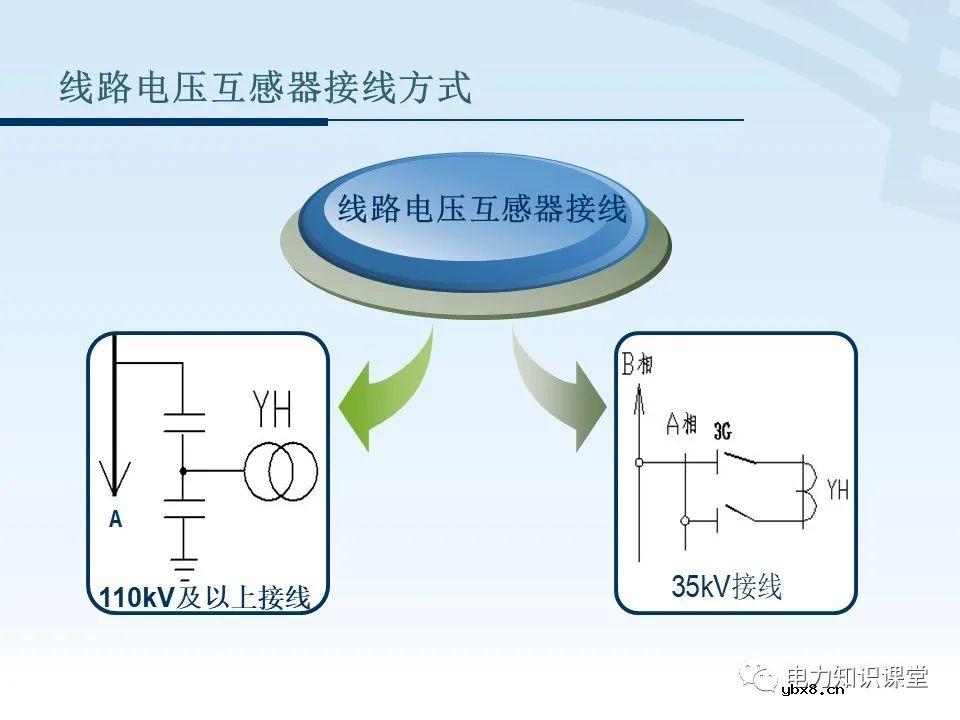

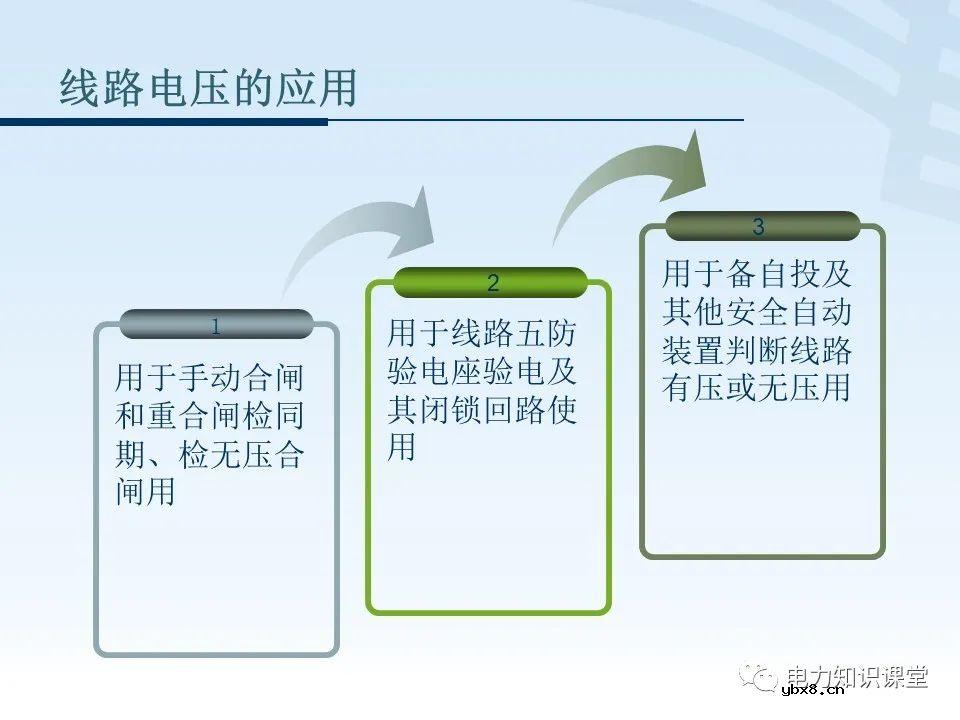

2、线路当需要监视和检测线路断路器外侧有无电压，供同期和自动重合闸使用，该侧装一台单相电压互感器。

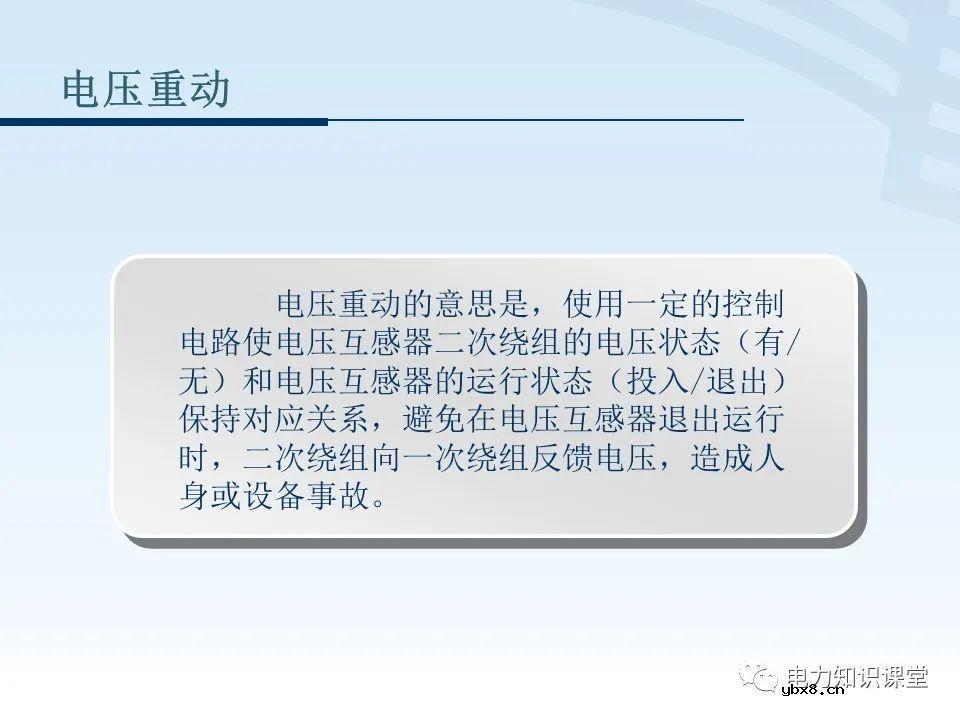

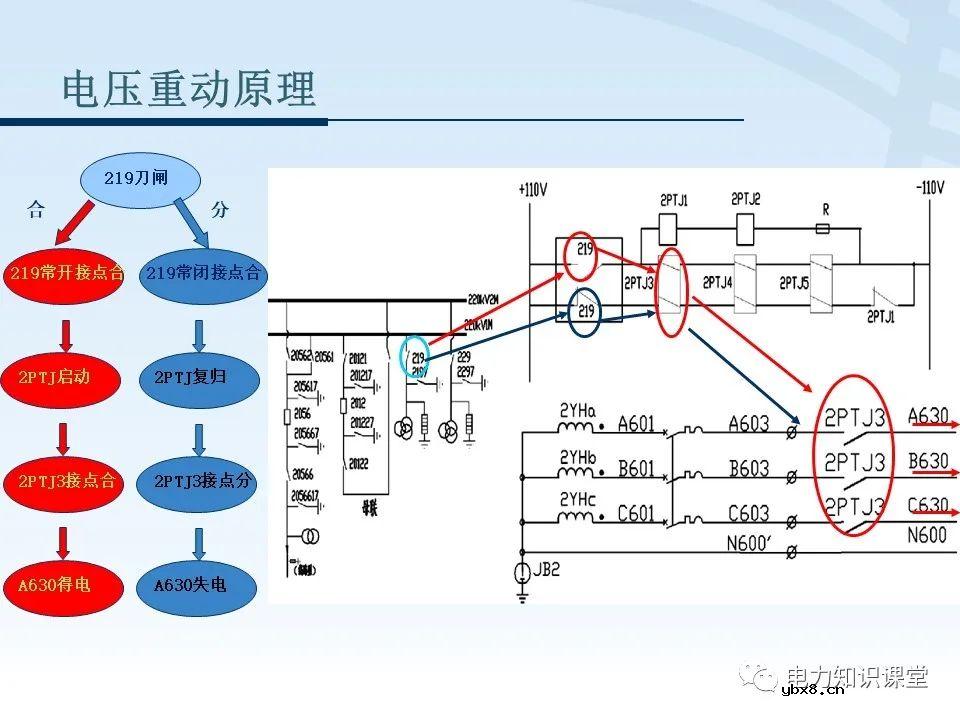

电压重动的意思是，使用一定的控制电路使电压互感器二次绕组的电压状态（有/无）和电压互感器的运行状态（投入/退出）保持对应关系，避免在电压互感器退出运行时，二次绕组向一次绕组反馈电压，造成人身或设备事故。

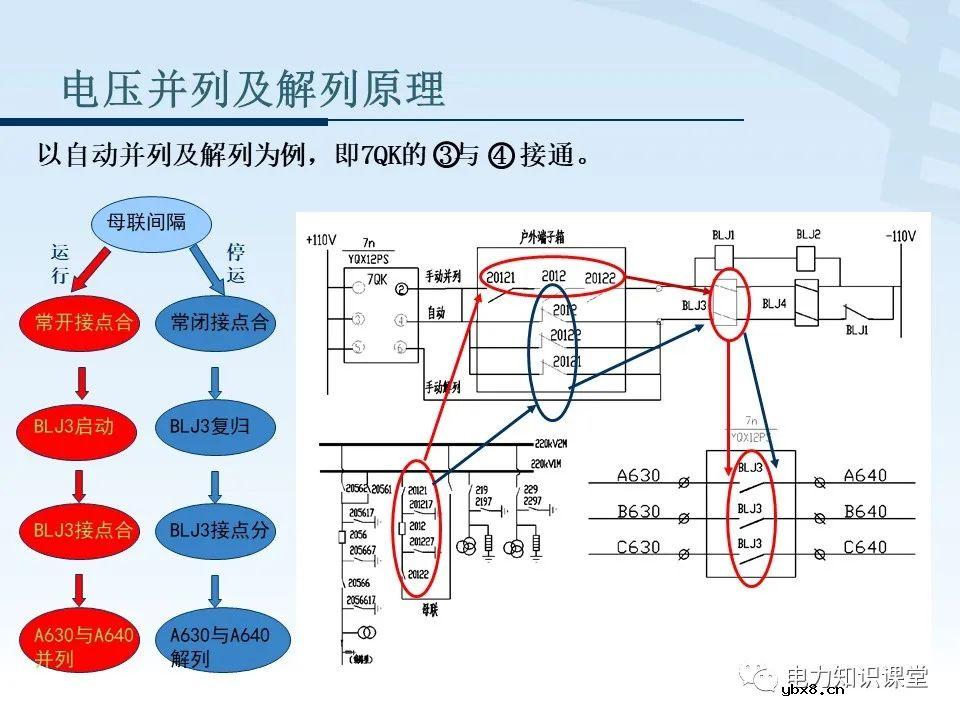

在变电站一次主接线为桥形接线、单母分段或双母等含有分段断路器的接线方式下，两段母线的电压互感器二次电压可以经过并列装置，以使微机保护装置在本段母线电压互感器退出运行而分段断路器投入的情况下，可以从另一段母线的电压互感器二次绕组获得电压。

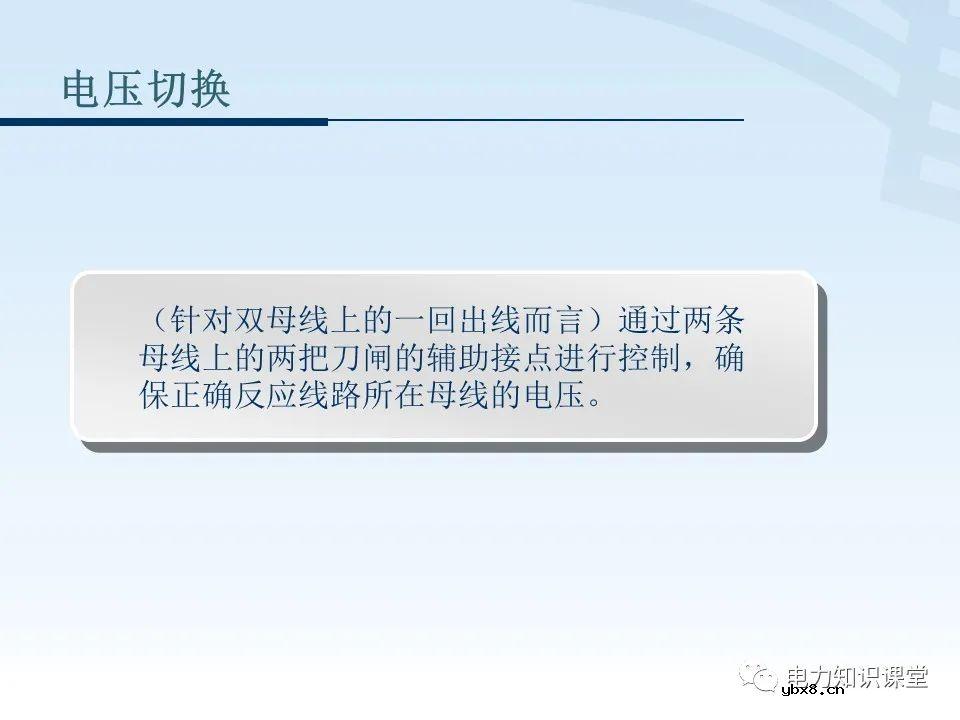

（针对双母线上的一回出线而言）通过两条母线上的两把刀闸的辅助接点进行控制，确保正确反应线路所在母线的电压。

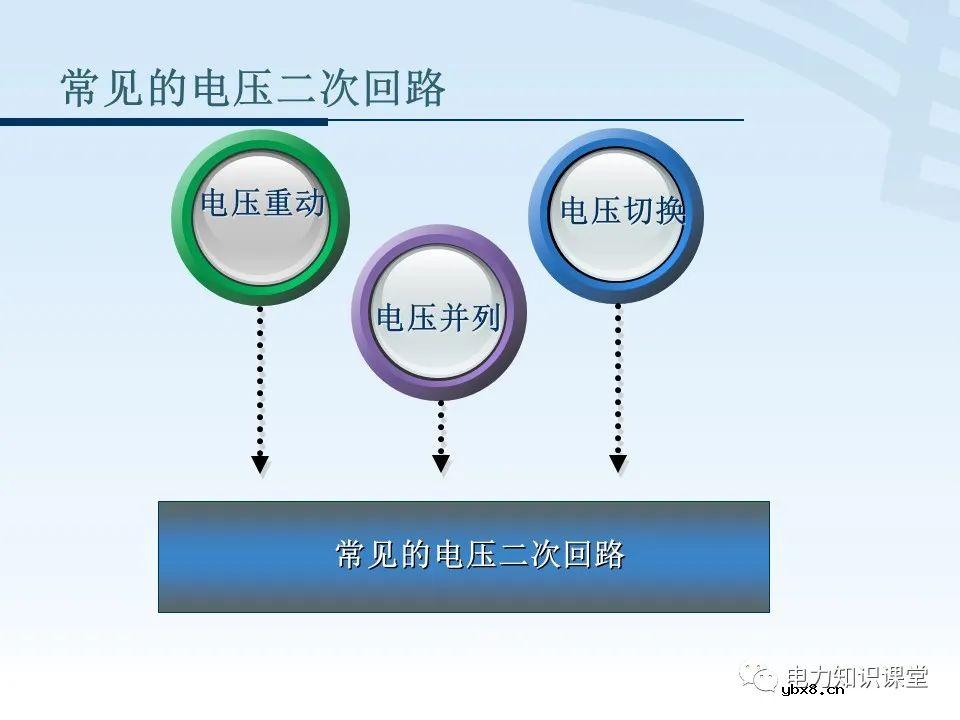

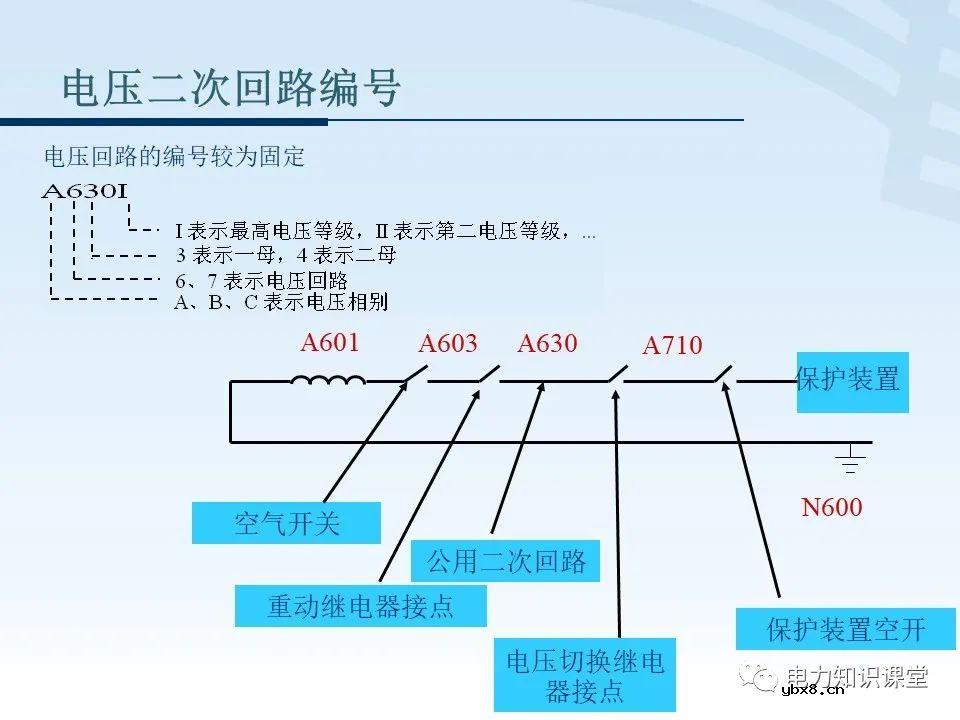

重动：使电压互感器二次绕组的电压状态（有/无）和电压互感器的运行状态（投入/退出）保持对应关系的电压回路。

并列：利用分段断路器分合实现两段母线电压回路的共享。

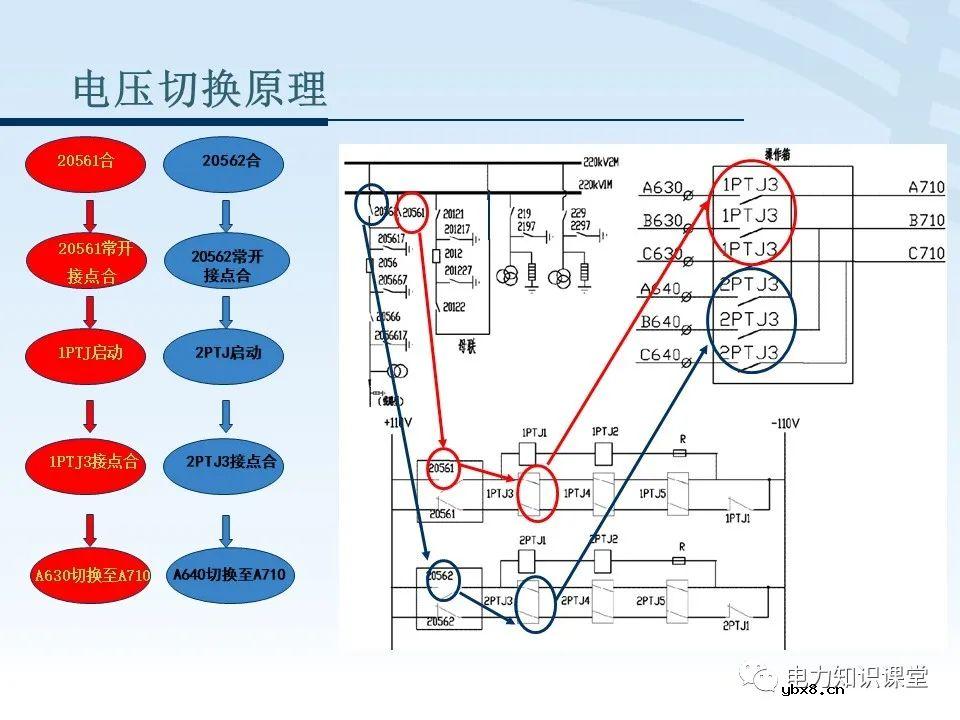

切换：针对双母线上的一回出线而言，确保回路正确反应线路所在母线的电压。

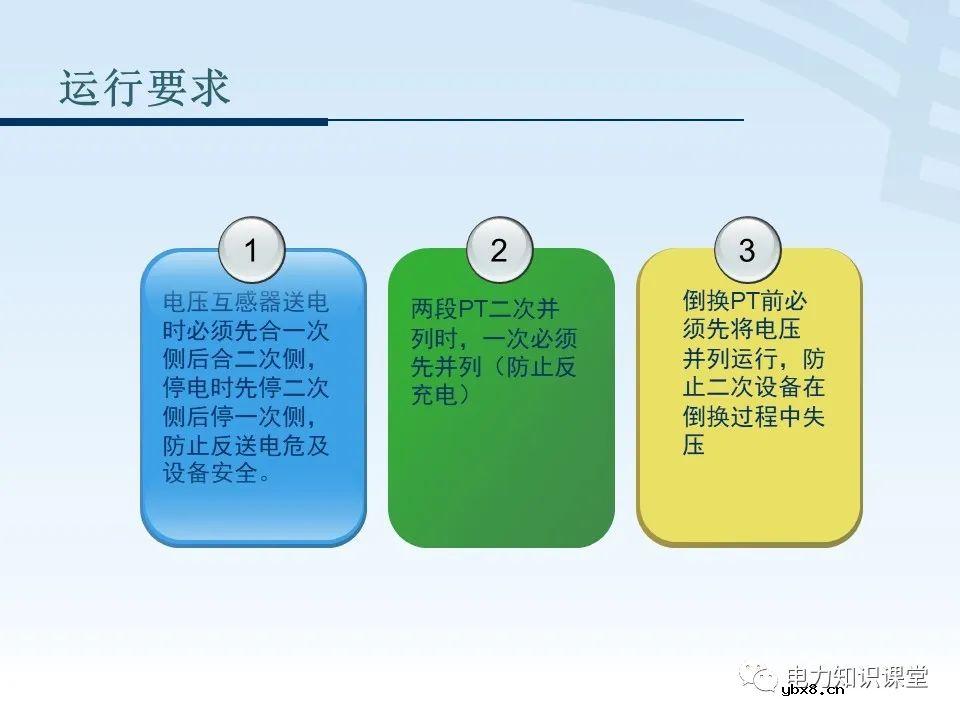

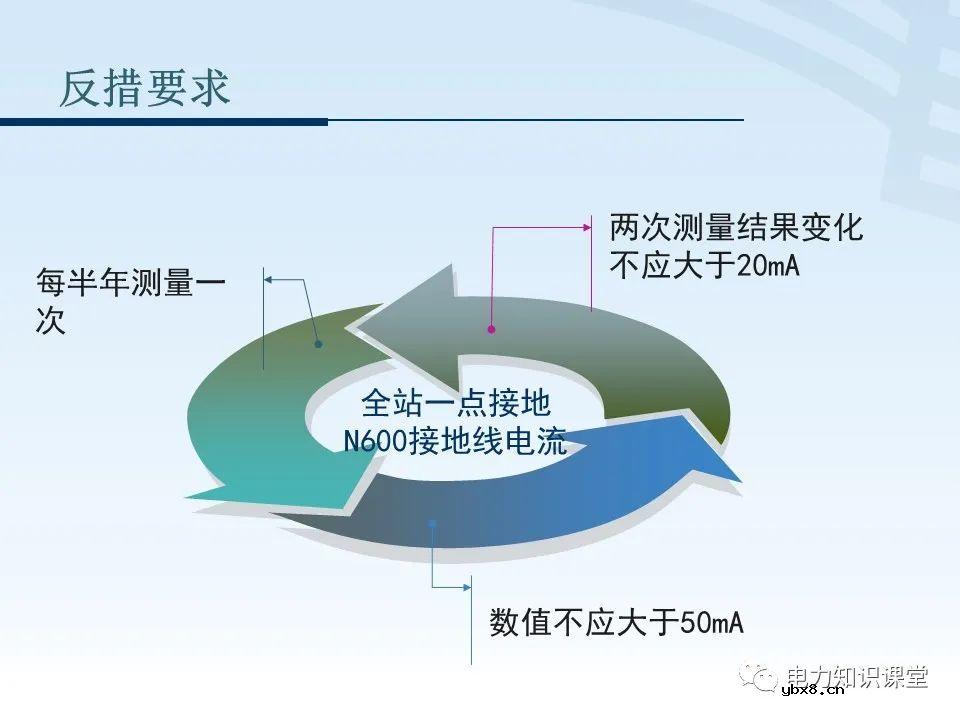

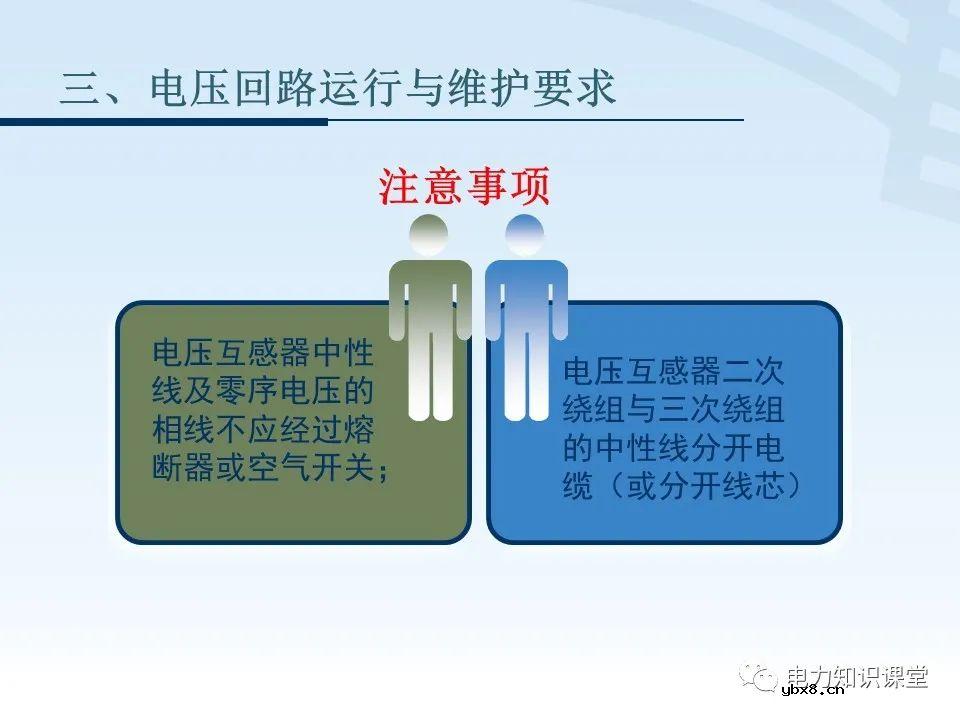

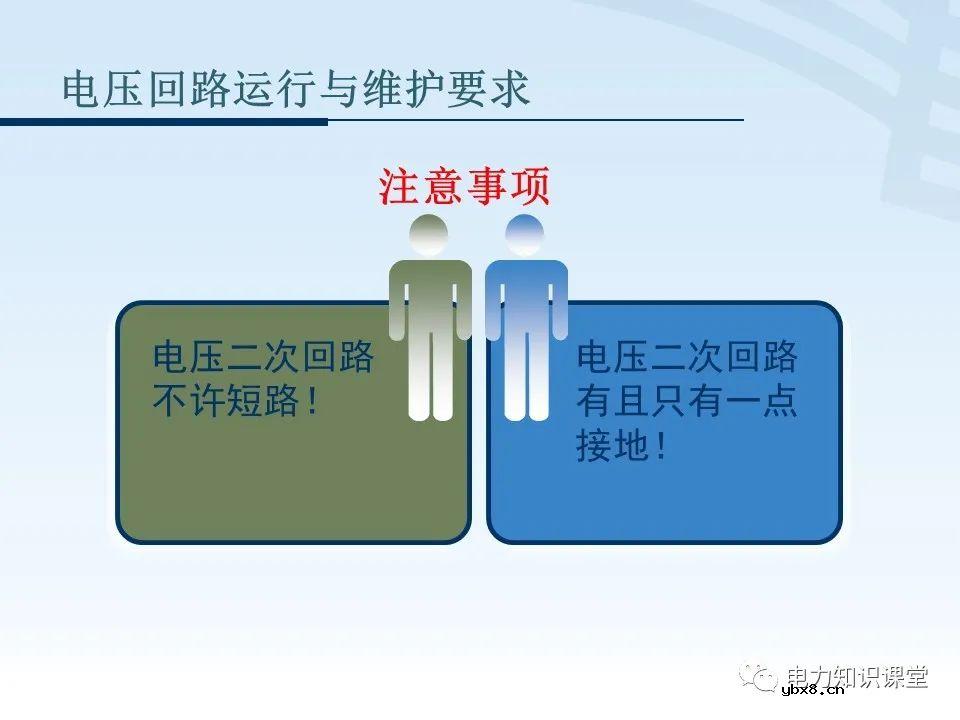

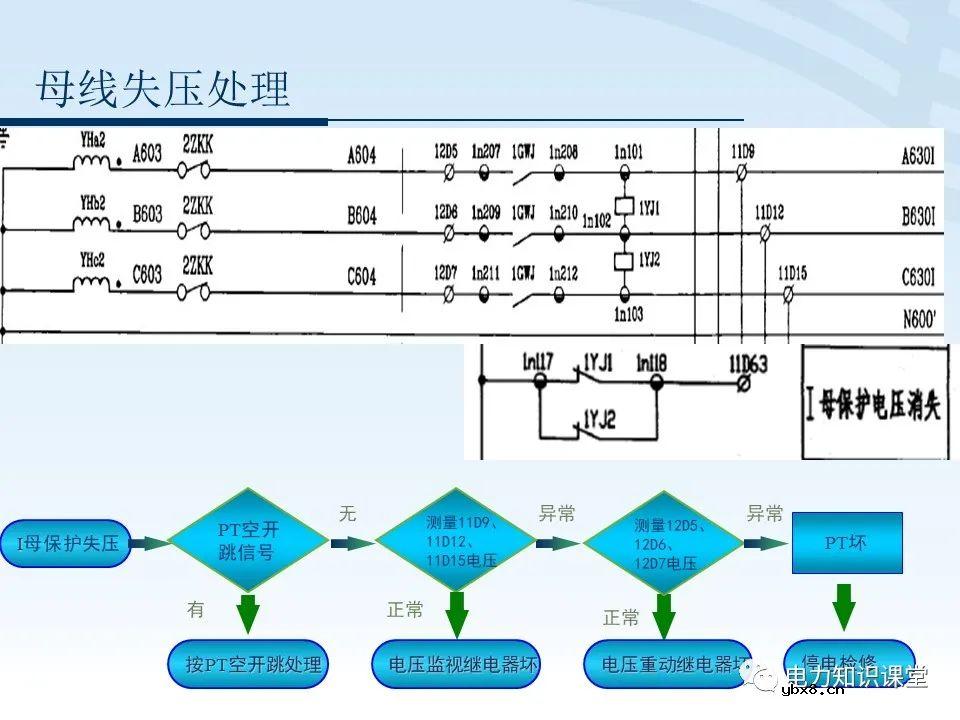

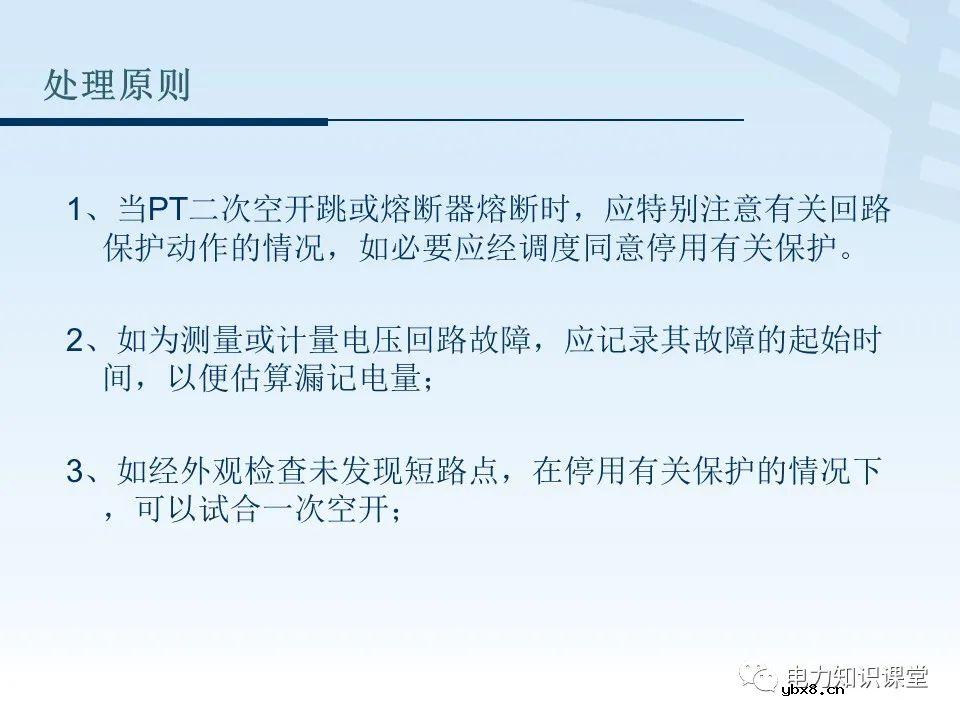

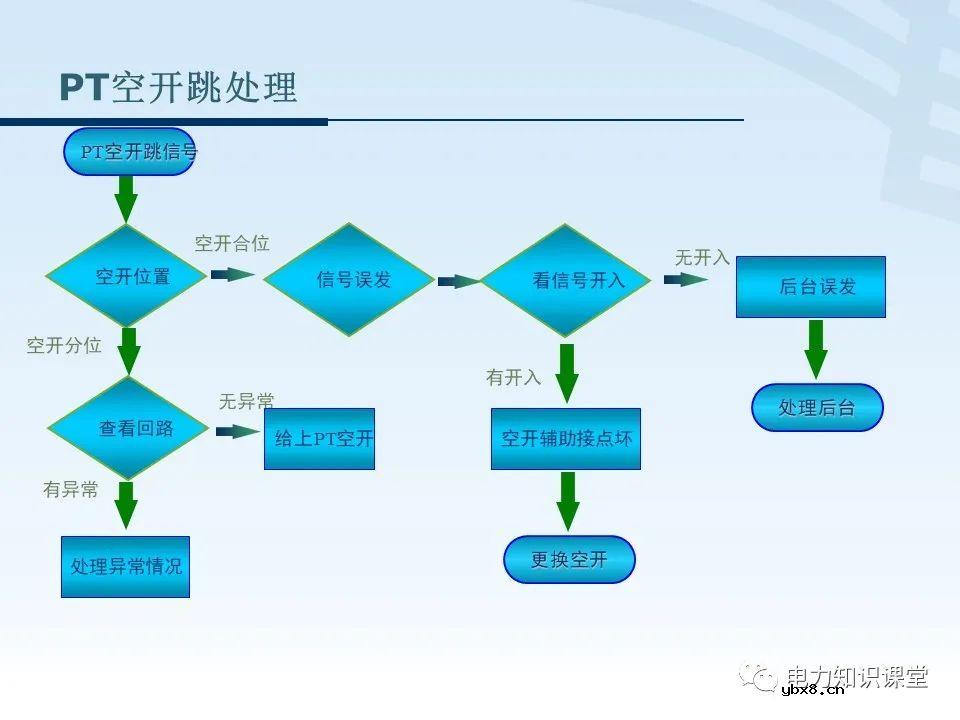

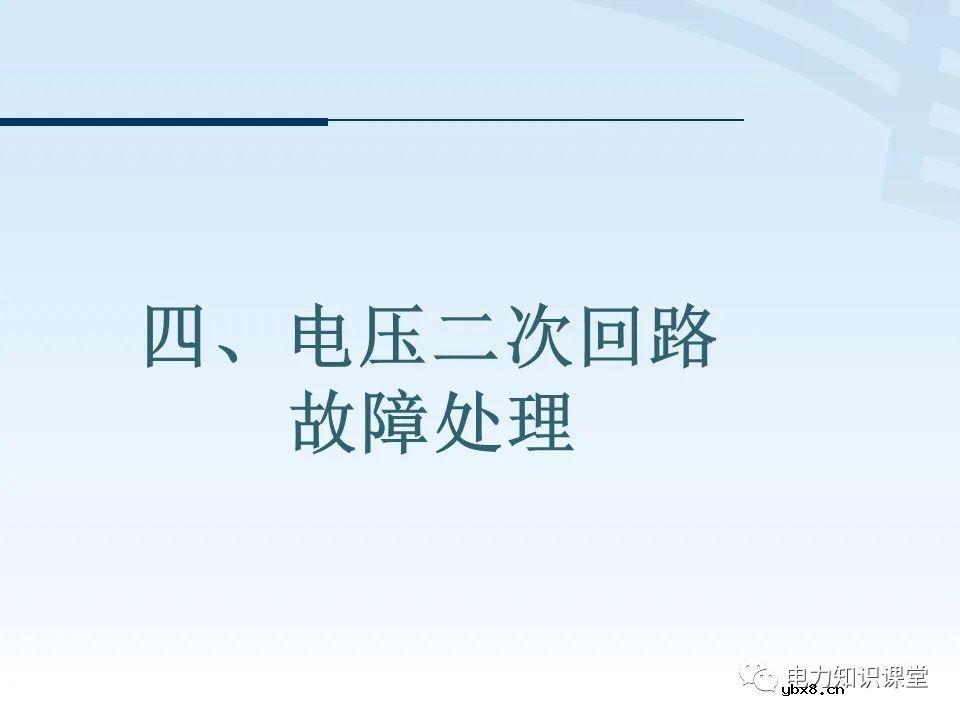

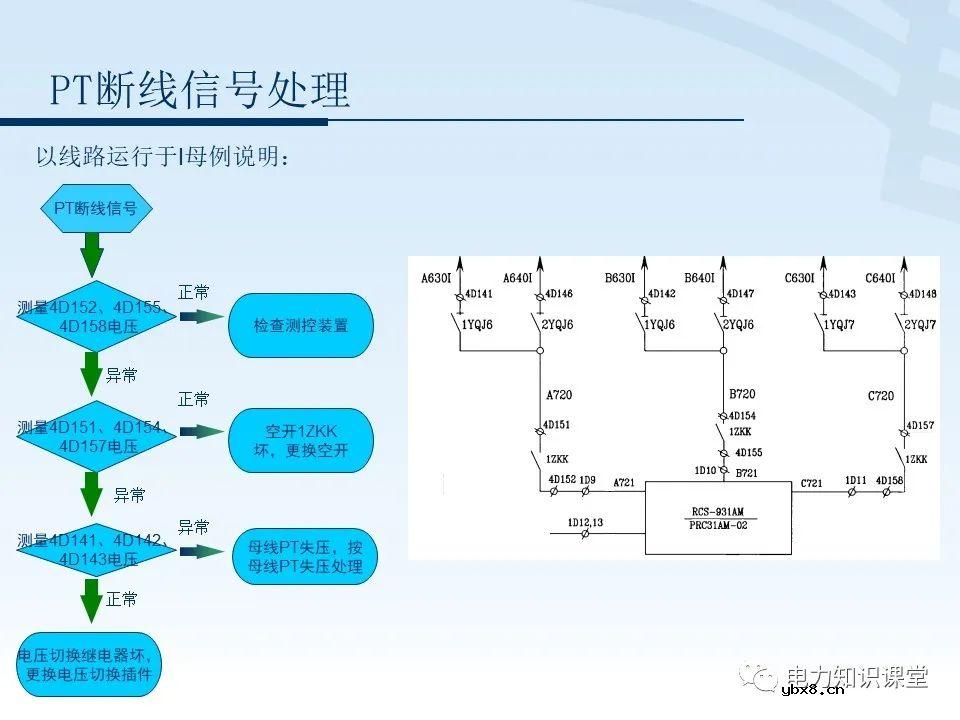

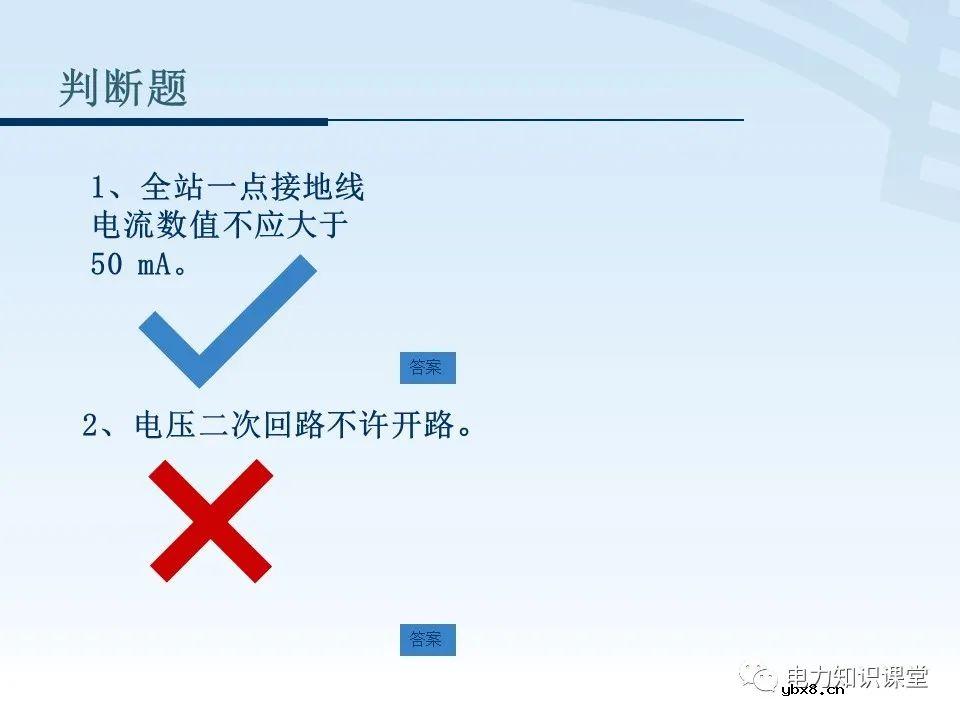

1、当PT二次空开跳或熔断器熔断时，应特别注意有关回路保护动作的情况，如必要应经调度同意停用有关保护。

2、如为测量或计量电压回路故障，应记录其故障的起始时间，以便估算漏记电量；

3、如经外观检查未发现短路点，在停用有关保护的情况下，可以试合一次空开；
