供电系统保护装置的六角图相位检测方法

利用电流相位测量六角图，是一种简单有效的相位检测方法。利用六角图能正确的判断出:

1、同一组电流互感器三相电流之间的相位是否正确。

2、功率方向继电器接线是否正确。

3、差动保护中不同组别电流互感器的电流相位是否正确。

4、电流互感器变比是否正确。

因此，向量六角图在实际应用中具有相当广泛的用途。

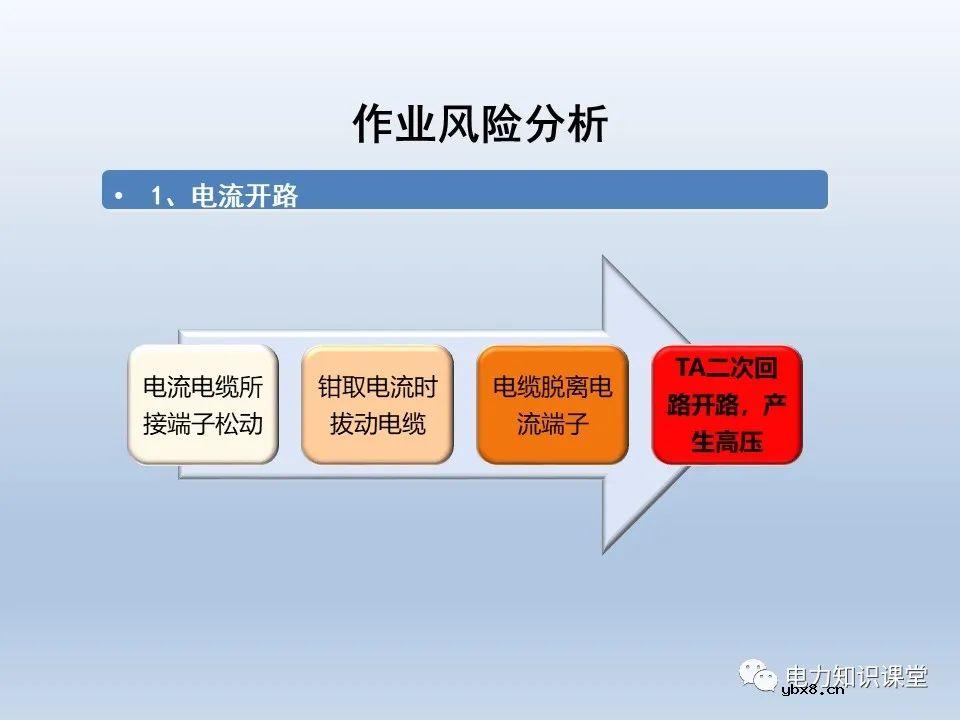

1、电流开路

电流端子松动，使用钳表测量电流回路时，拔动电流回路电缆，电缆脱离电流端子，造成TA二次回路开路，产生高压击穿设备。

防范措施：

测量前紧固相关电流端子，防止其螺丝松动造成TA二次回路开路。见下页图示

防止电流开路

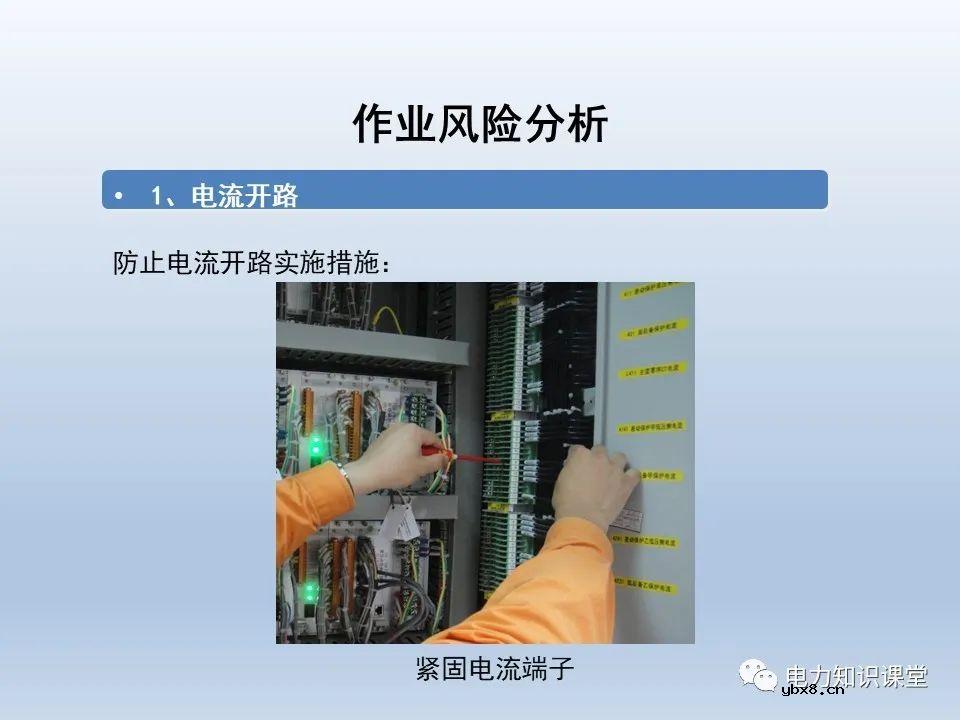

具体实施措施为  紧固电流端子，如图所示，测量前紧固相关电流端子，防止其螺丝松动造成TA二次回路开路。

2、误碰其它回路

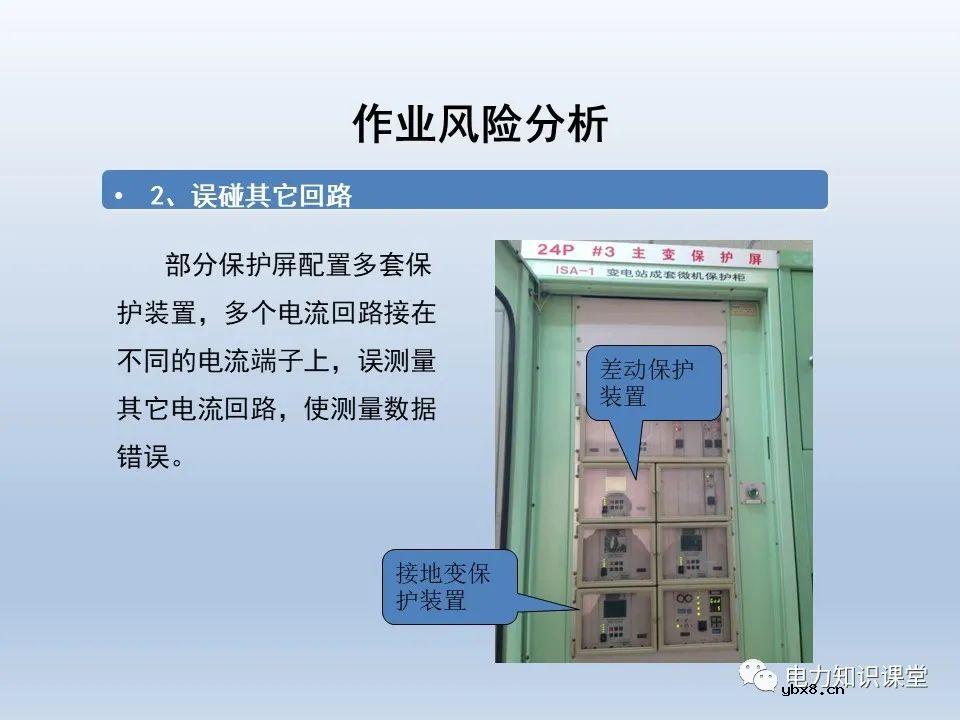

部分保护屏配置多套保护装置，多个电流回路接在不同的电流端子上，误测量其它电流回路，使测量数据错误。

防范措施：

同屏配置多个保护回路，利用绝缘胶布，白纸等工具，对作业时可能误碰的端子进行有效的物理隔离，防止作业时误碰或者误测量其他保护回路。见下页图示

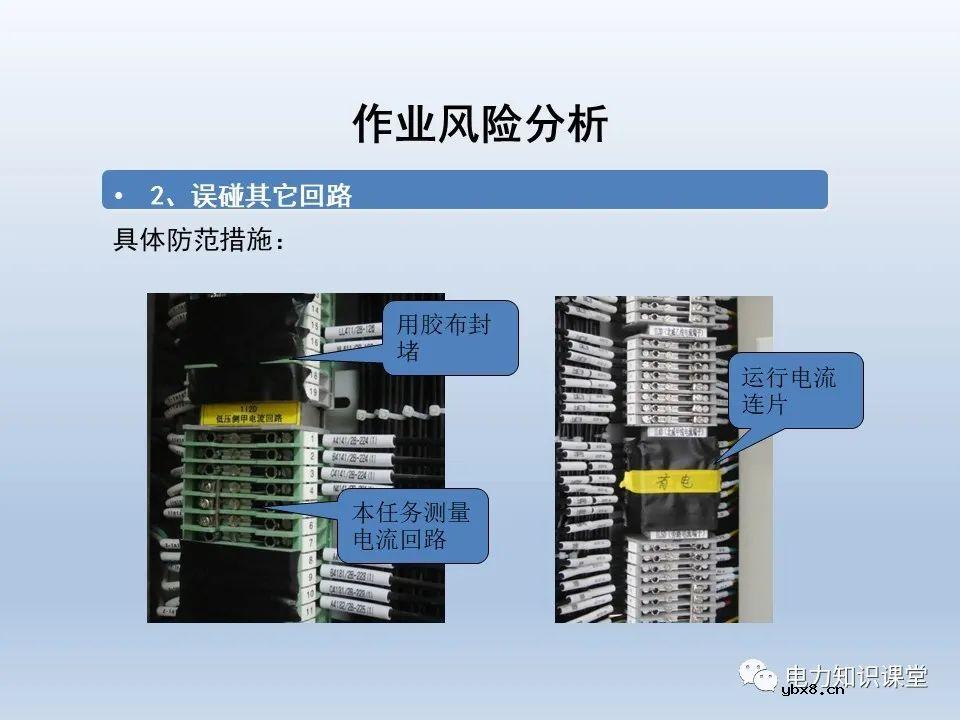

具体防范措施：

同屏配置多个保护回路，利用绝缘胶布，白纸等工具，对作业时可能误碰的端子进行有效的物理隔离，防止作业时误碰或者误测量其他保护回路。如图所示。

3、电压短路

接入电压信号到仪器时，误将同一根线的两端分别接到UA、UB、UC、UN任两相，造成TV二次回路短路，烧坏TV。

防范措施：

接入电压信号时，确保接线正确，避免将同一根线的两端接入电压回路，造成TV二次回路短路。见下页图示

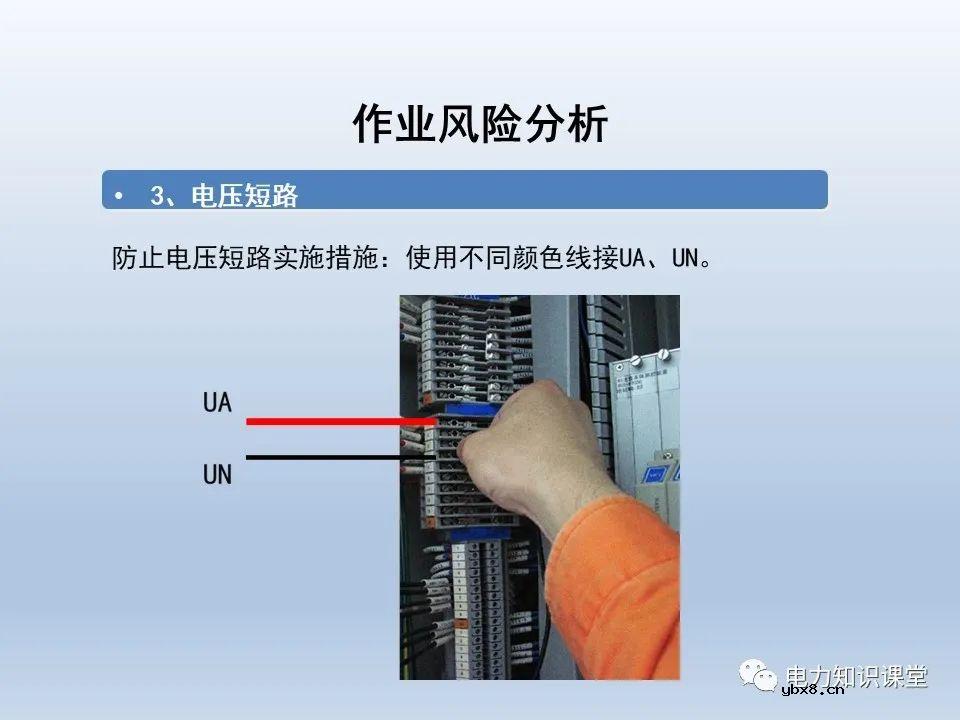

防范措施：

如图中所示，接入电压信号时，使用不同颜色线接UA、UN，确保接线正确，避免将同一根线的两端接入电压回路，造成TV二次回路短路。

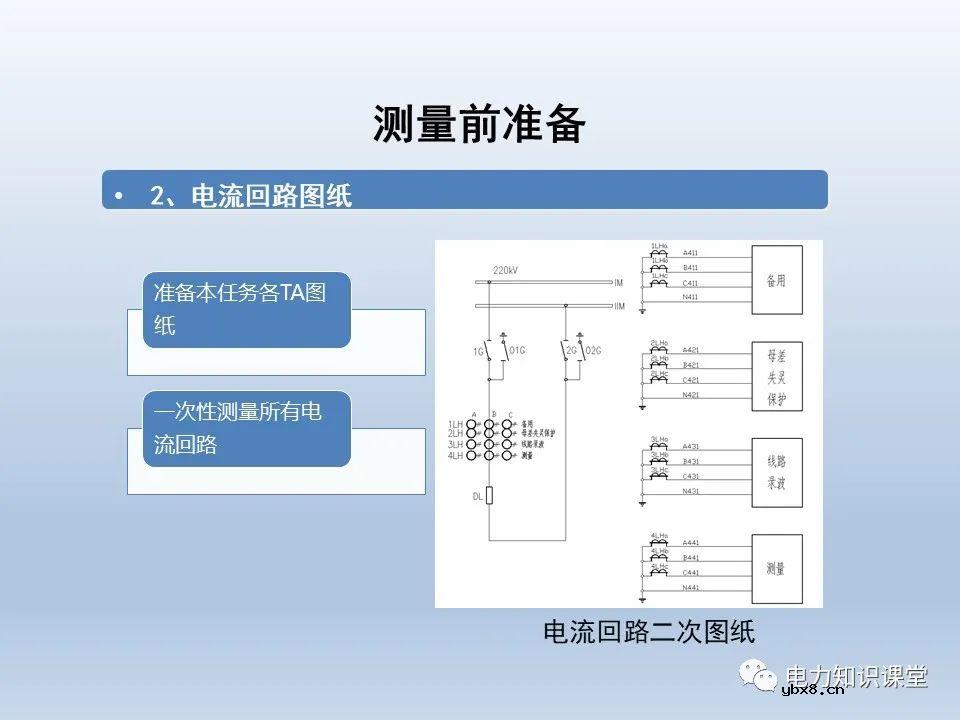

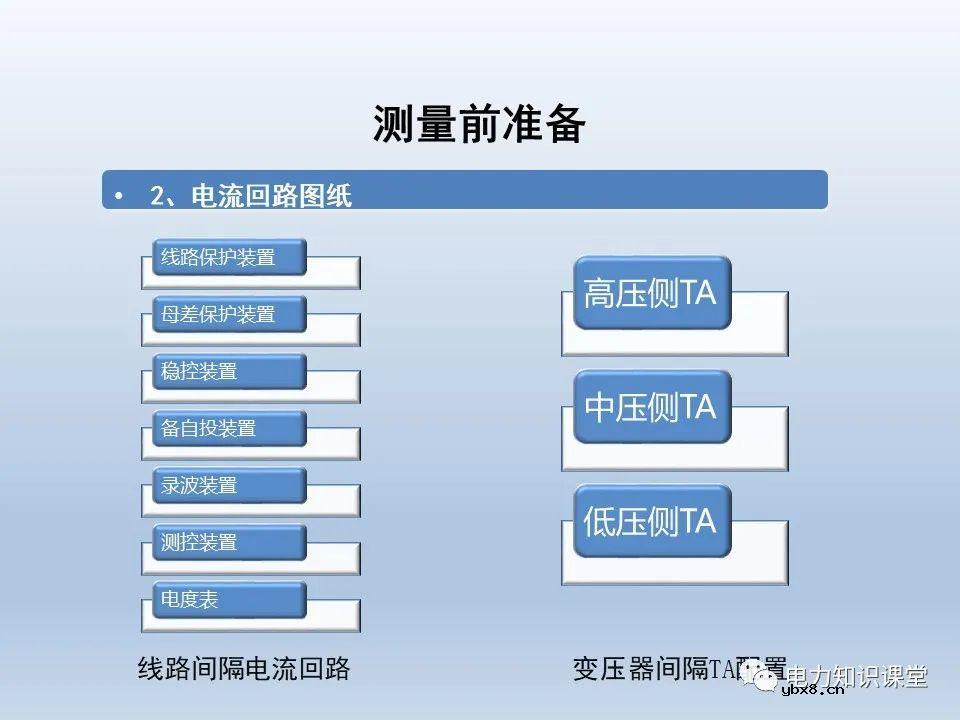

2、电流回路图纸

根据测量任务，分析设备相关的TA，准备各TA的二次图纸，以备在现场一次性测量所有电流回路的相位，不要遗漏某电流回路。如图线路TA包括多个绕组。线路TA的二次回路经过多台保护装置，如线路保护装置、母线保护装置、稳控装置、备自投装置、录波装置、测控装置、电度表；

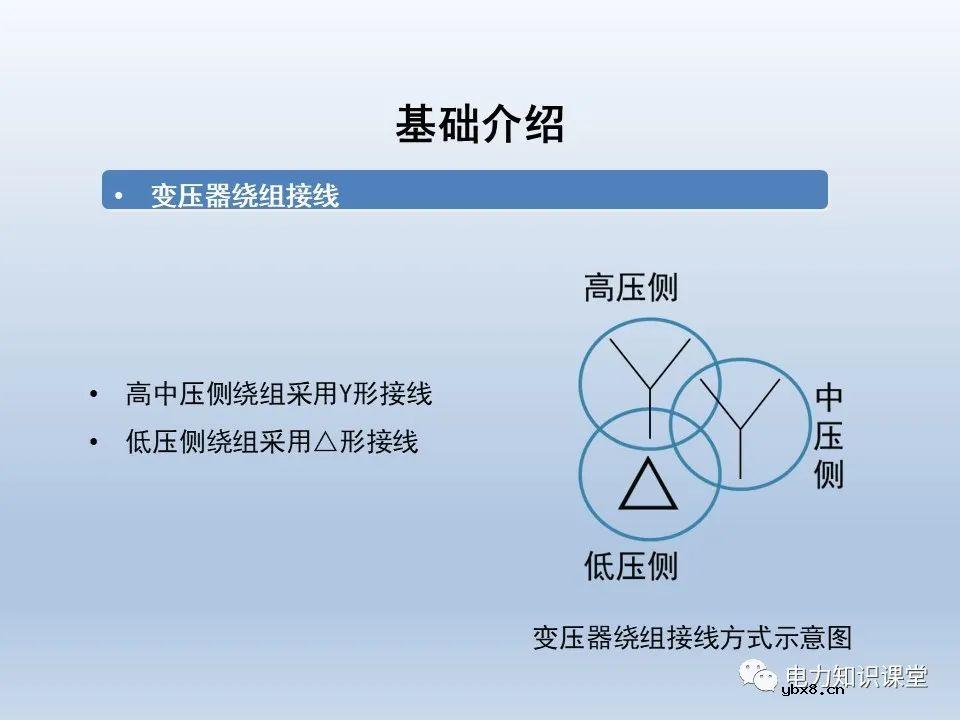

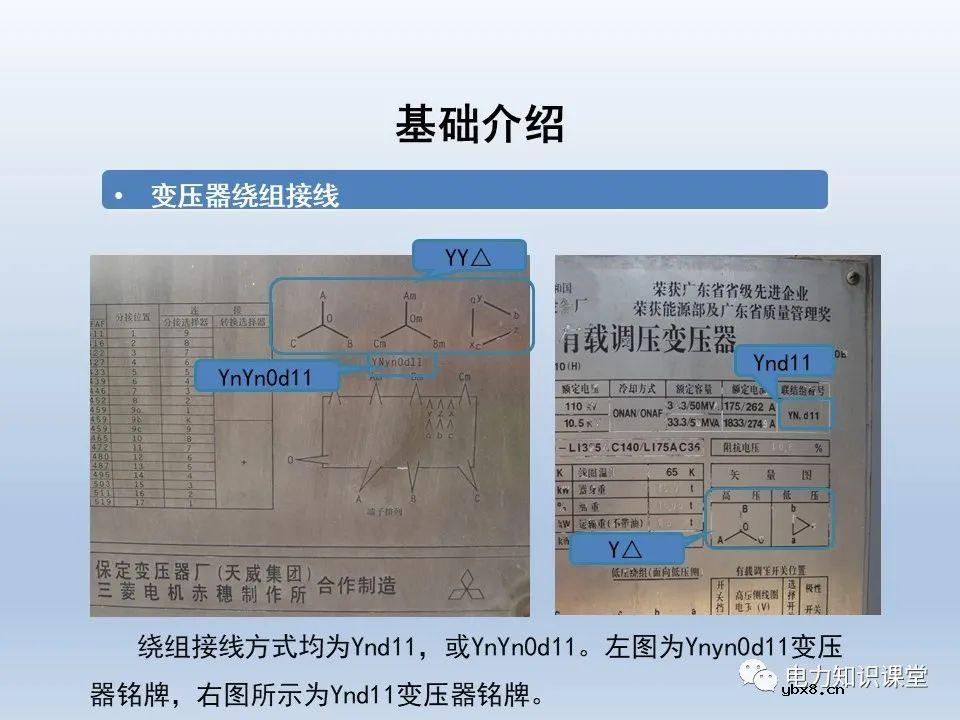

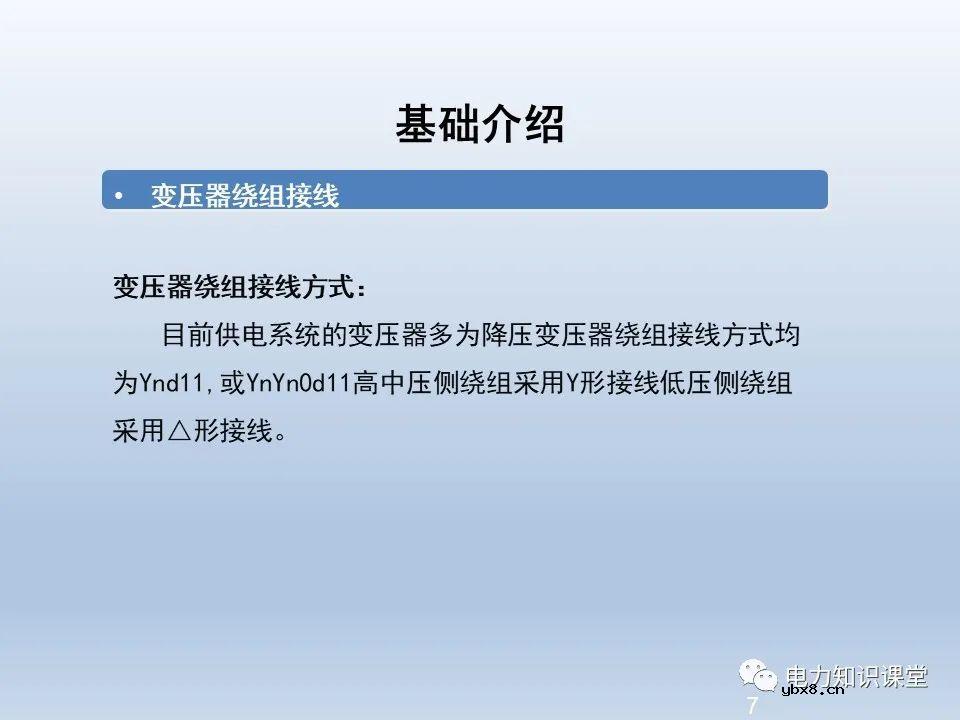

变压器TA包括高压侧TA、中压侧TA、低压侧TA三组电流回路。

线路TA的二次回路经过多台保护装置，如线路保护装置、母线保护装置、稳控装置、备自投装置、录波装置、测控装置、电度表；

变压器TA包括高压侧TA、中压侧TA、低压侧TA三组电流回路。

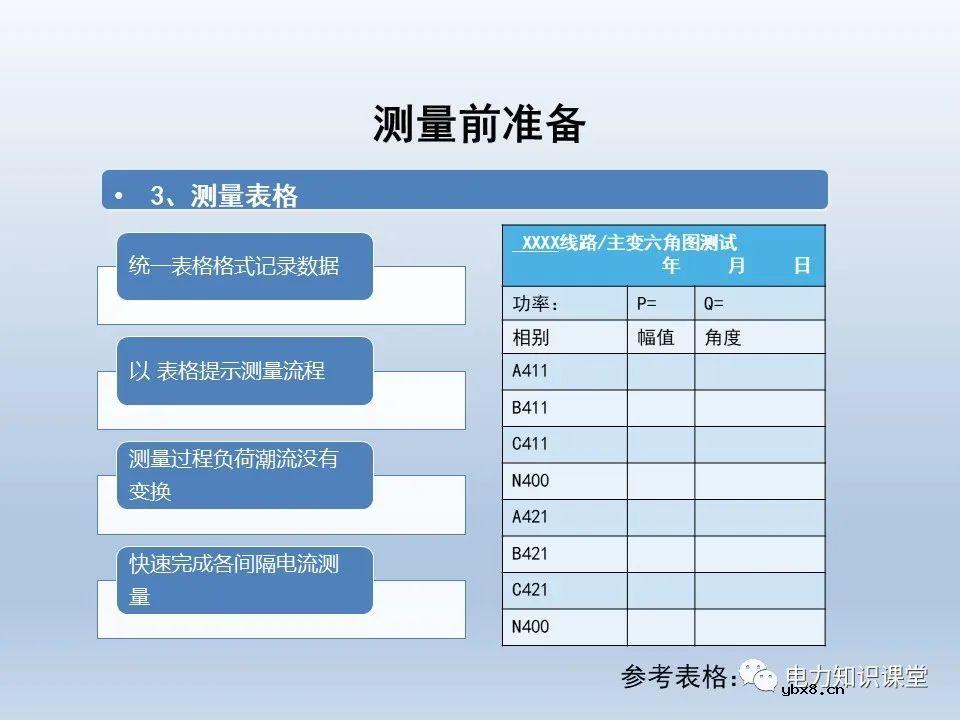

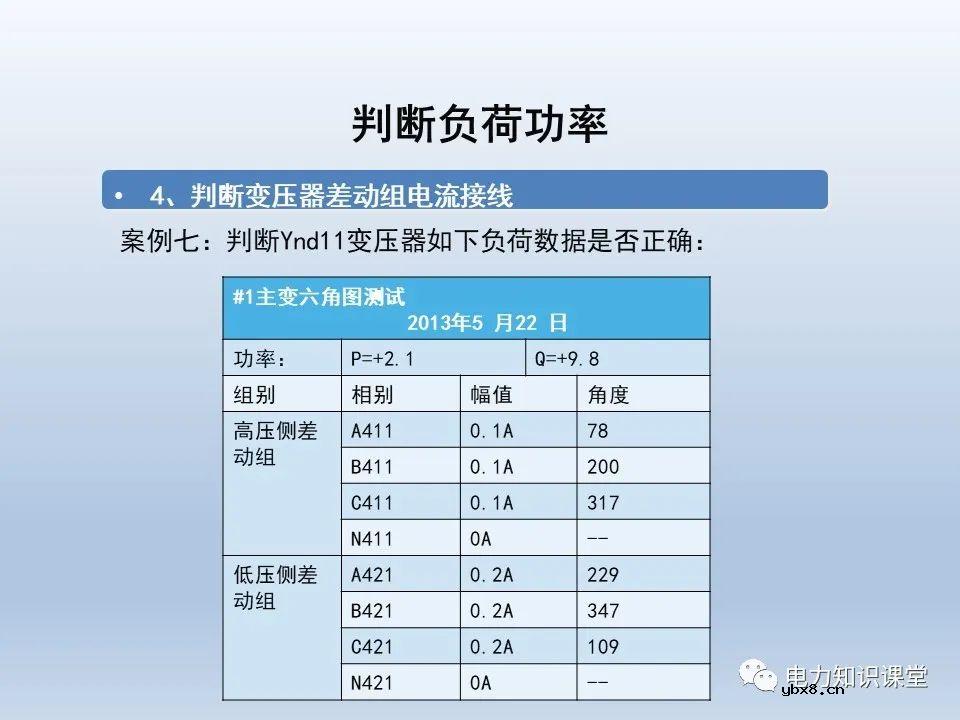

3、测量表格

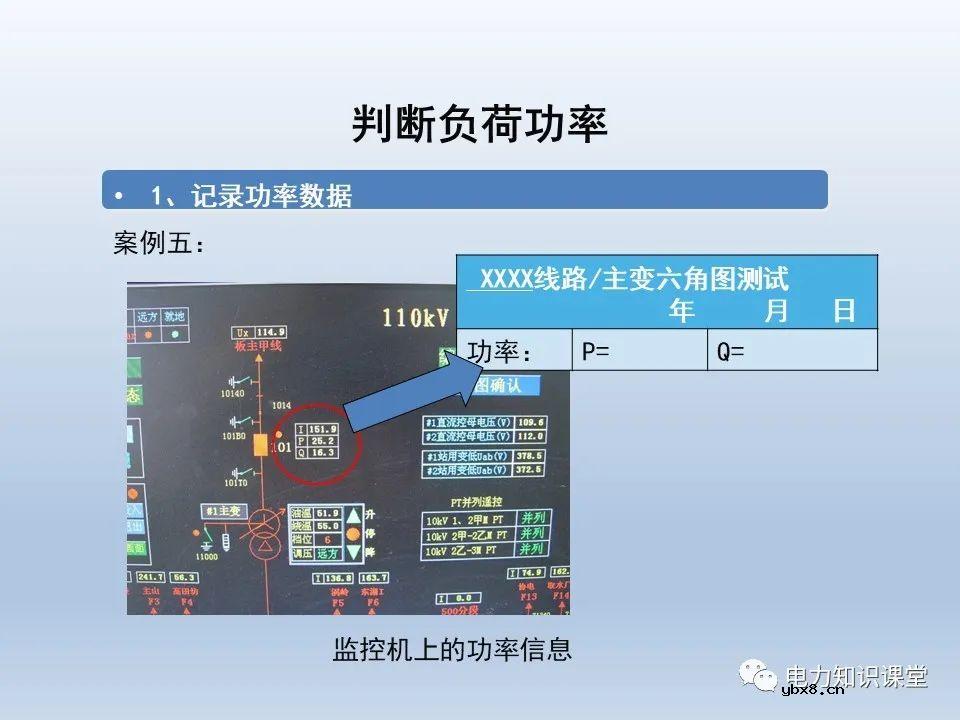

测量表格用于记录测量数据。应使用统一格式的表格，以表格内容提示工作人员测量流程。没有表格时，常常忘记测量数据如N线电流、有功与无功值。按测量表格测量，便于测量过程中快速记录，以免负荷潮流变换后需要重新测量。

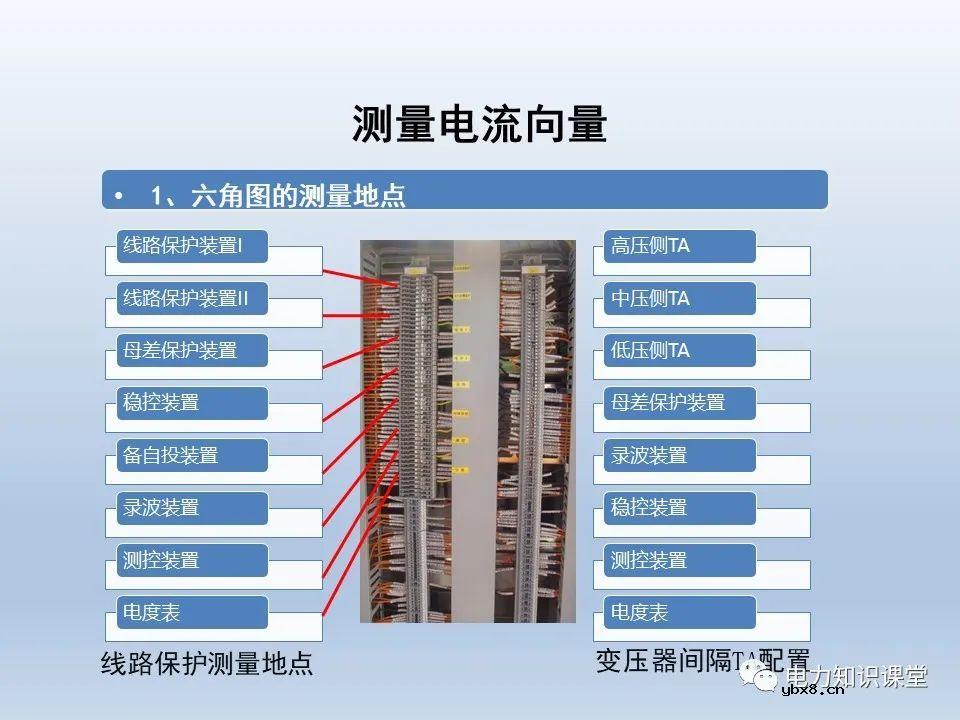

1、六角图的测量地点

线路TA的六角图测量:包括线路保护装置、母线保护装置、稳控装置、备自投装置、录波装置、测控装置、电度表等电流回路的测量。

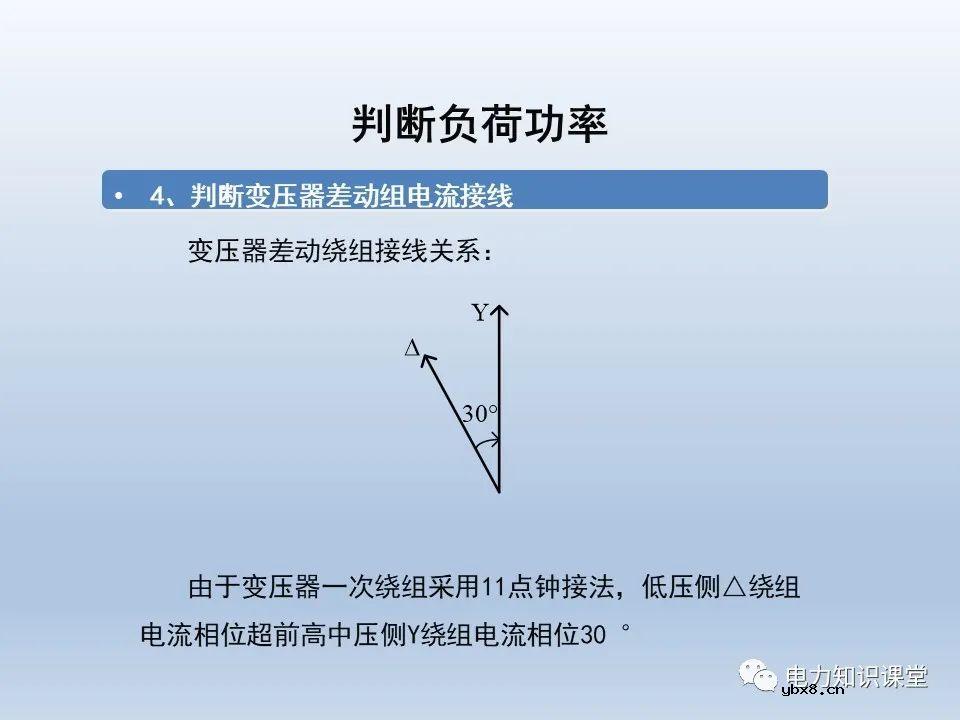

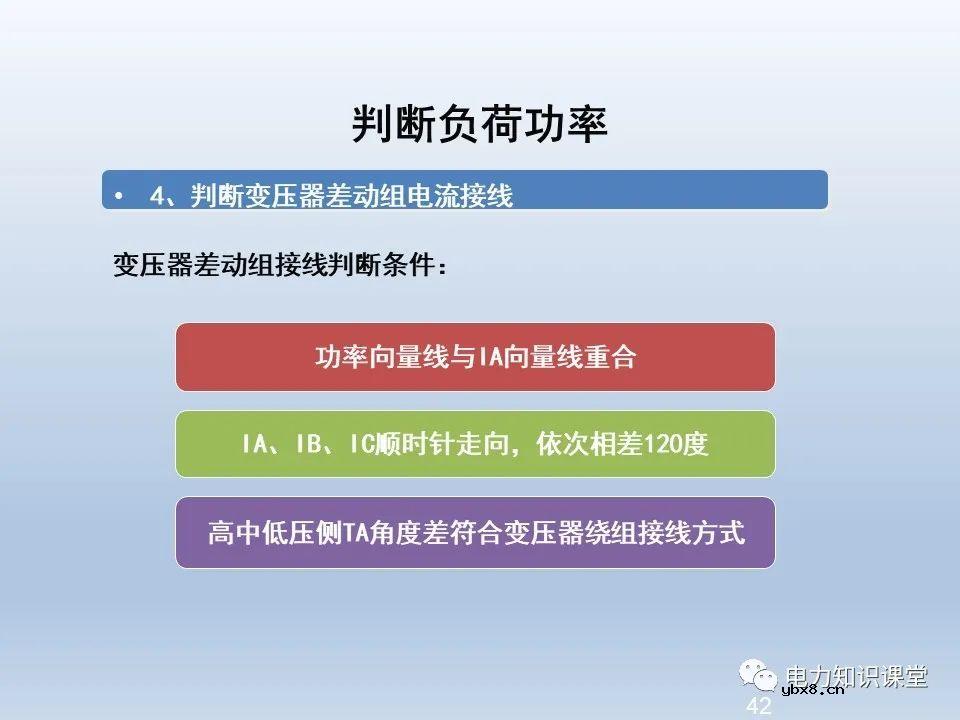

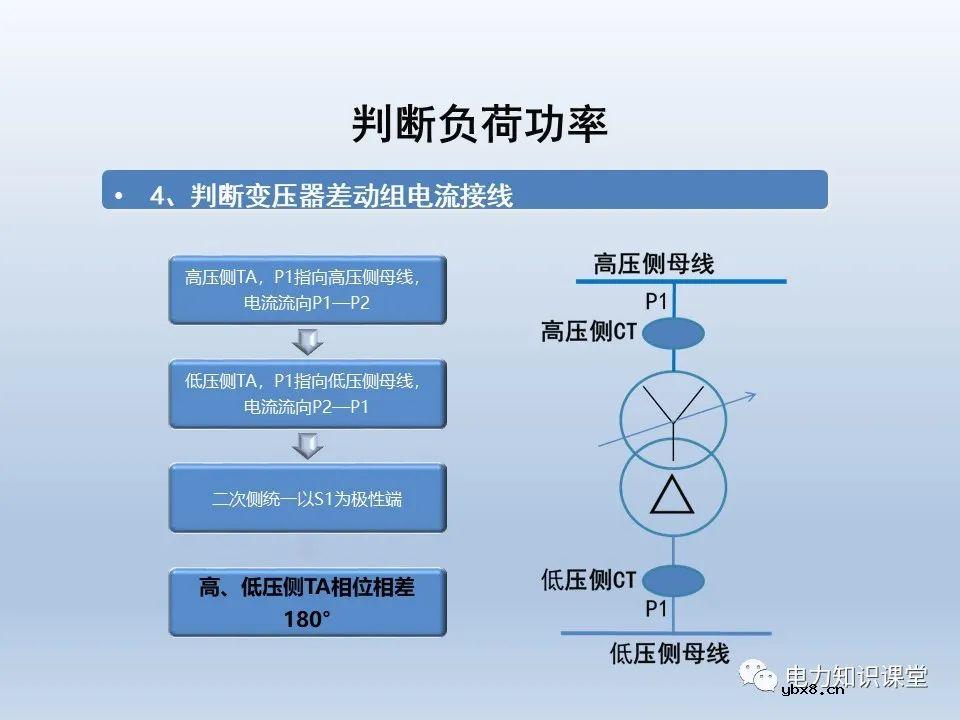

变压器TA的六角图测量:包括高、中、低压侧TA的差动保护回路、母差保护回路、后备保护回路、录波装置、稳控装置、测控回路、计量回路。

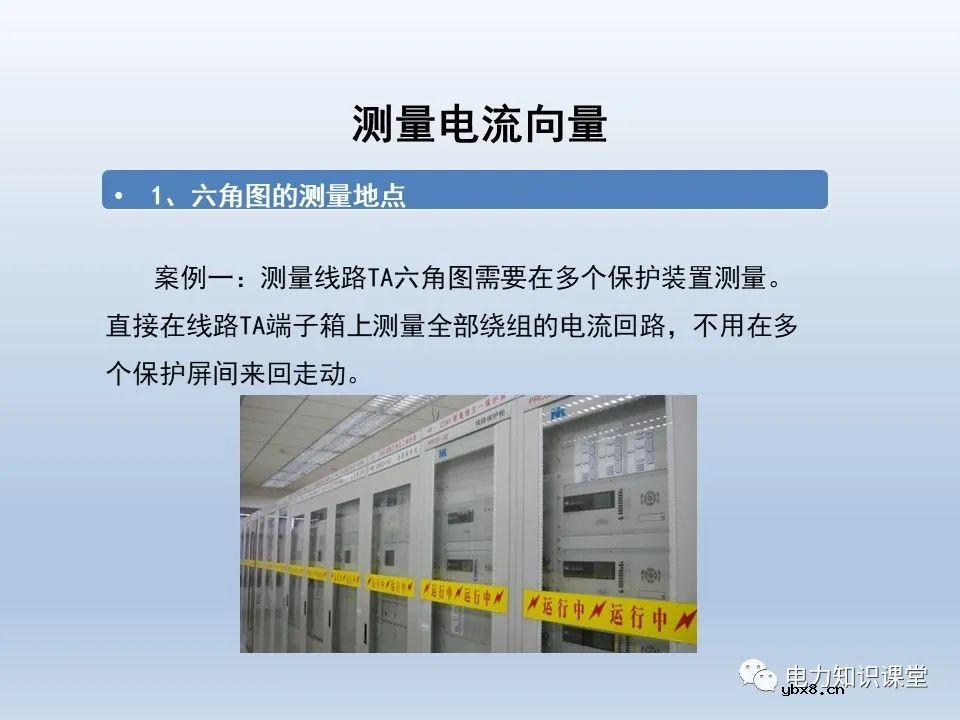

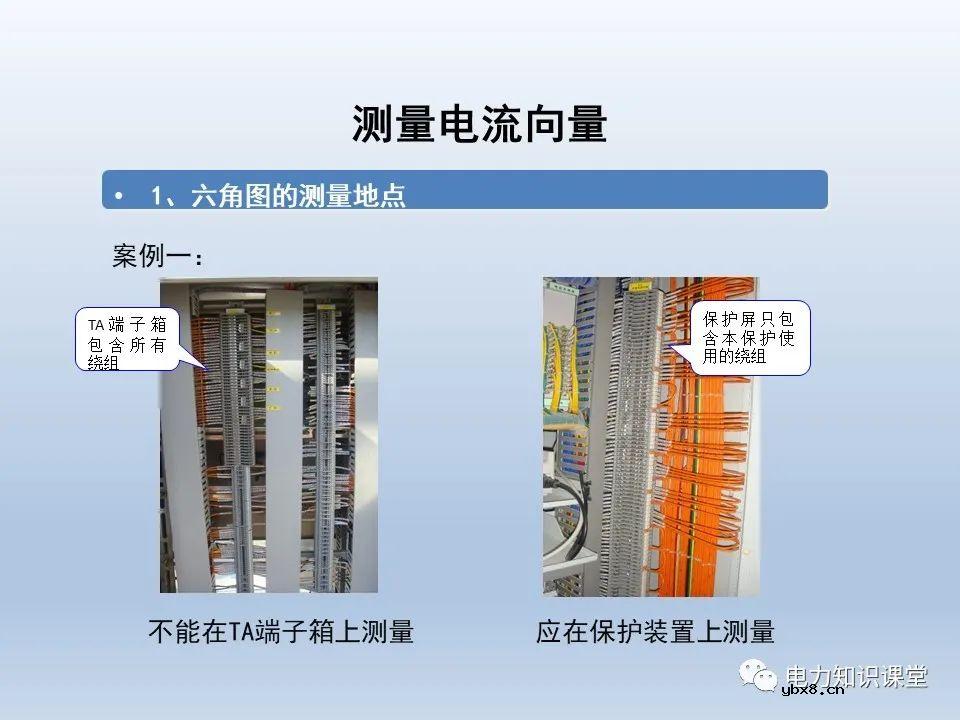

图中为端子箱和保护屏。不能在TA端子箱上测量，应在保护装置上测量

2、工作仪器适用方法

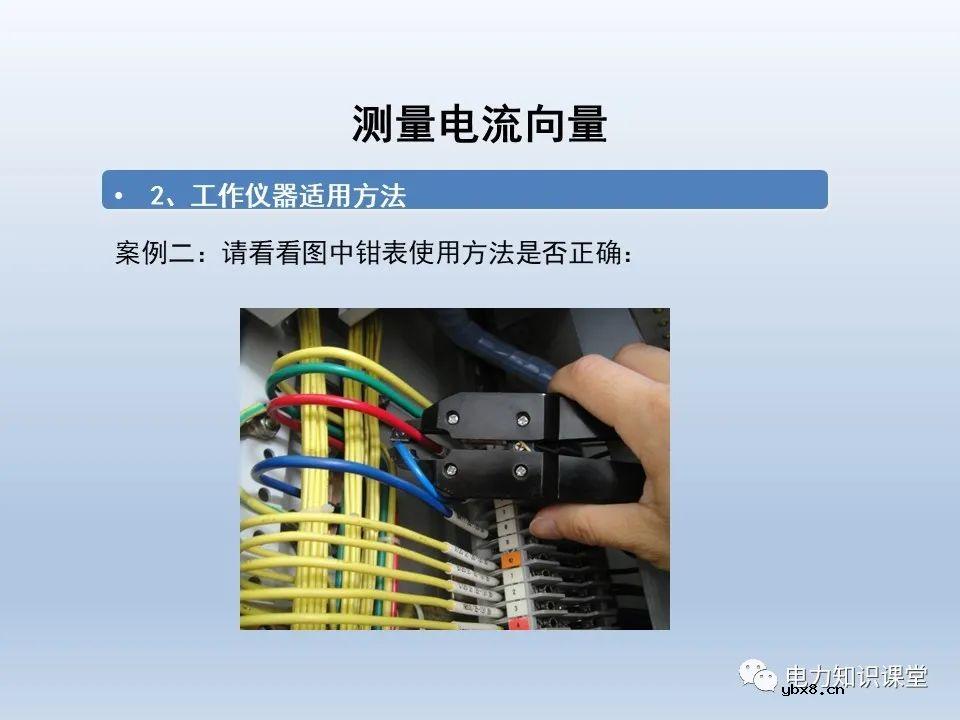

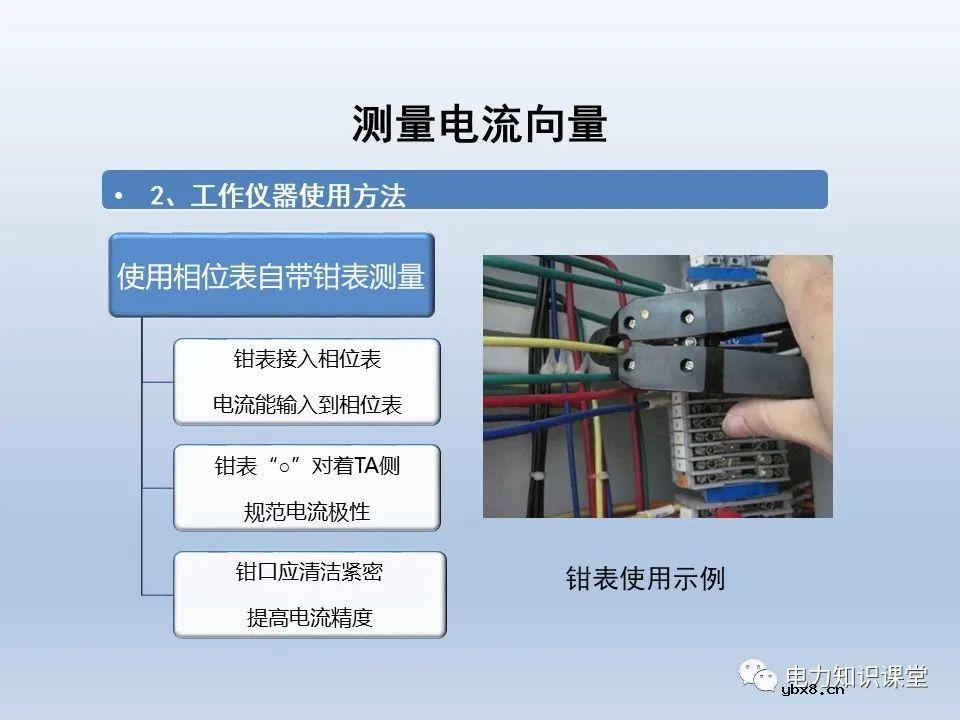

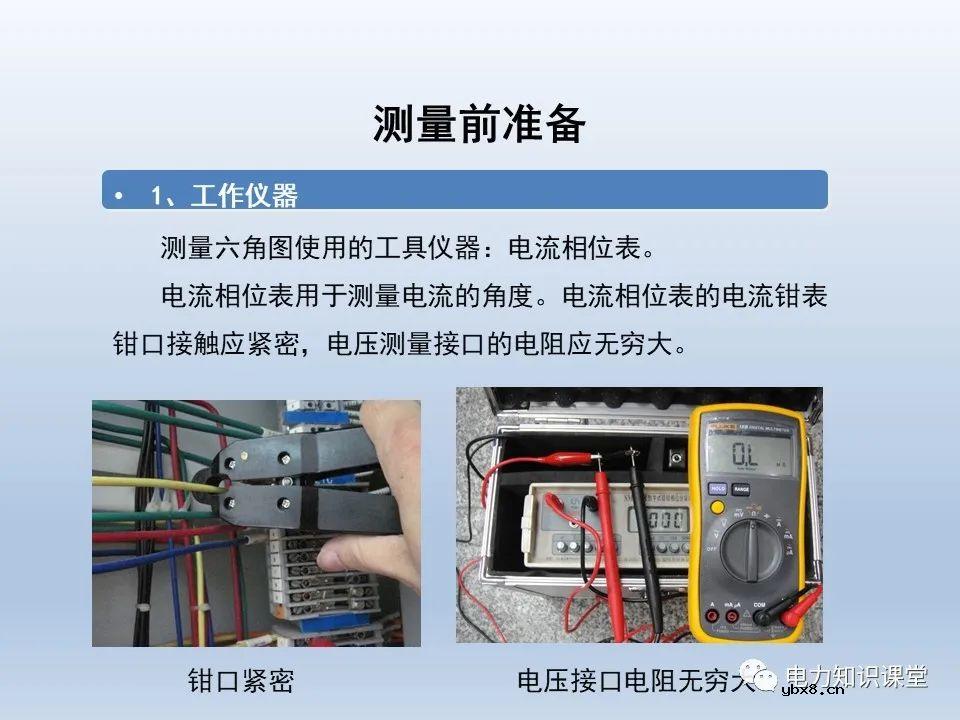

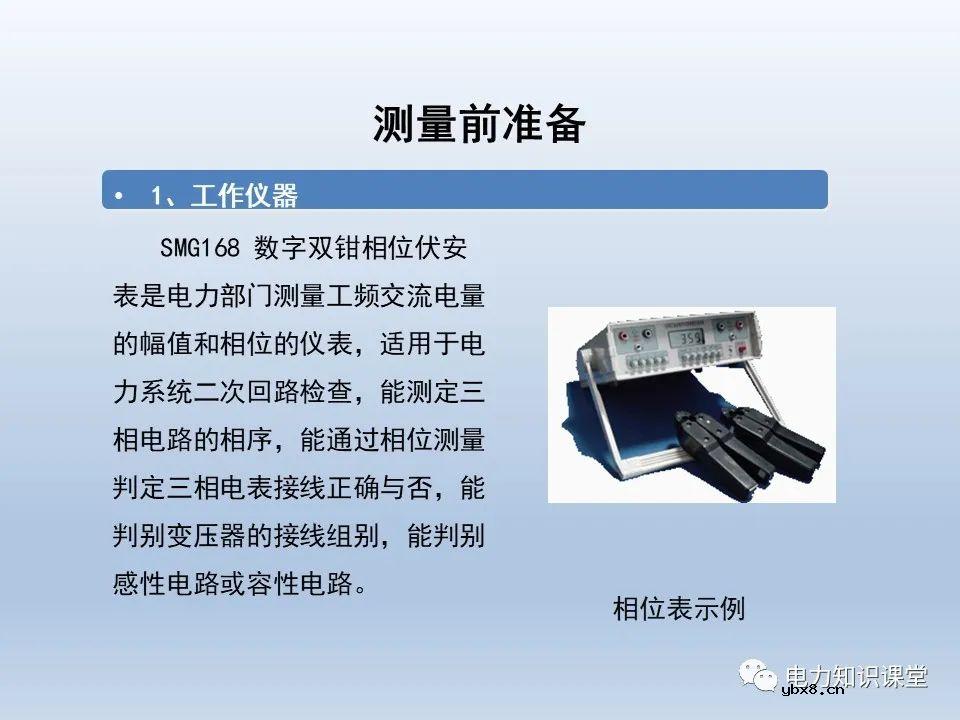

电流相位表的使用：

电流相位表利用自带的钳表检测电流信息，使用时应将钳表上的“○”对着电流回路的TA侧，钳口应紧密连接。

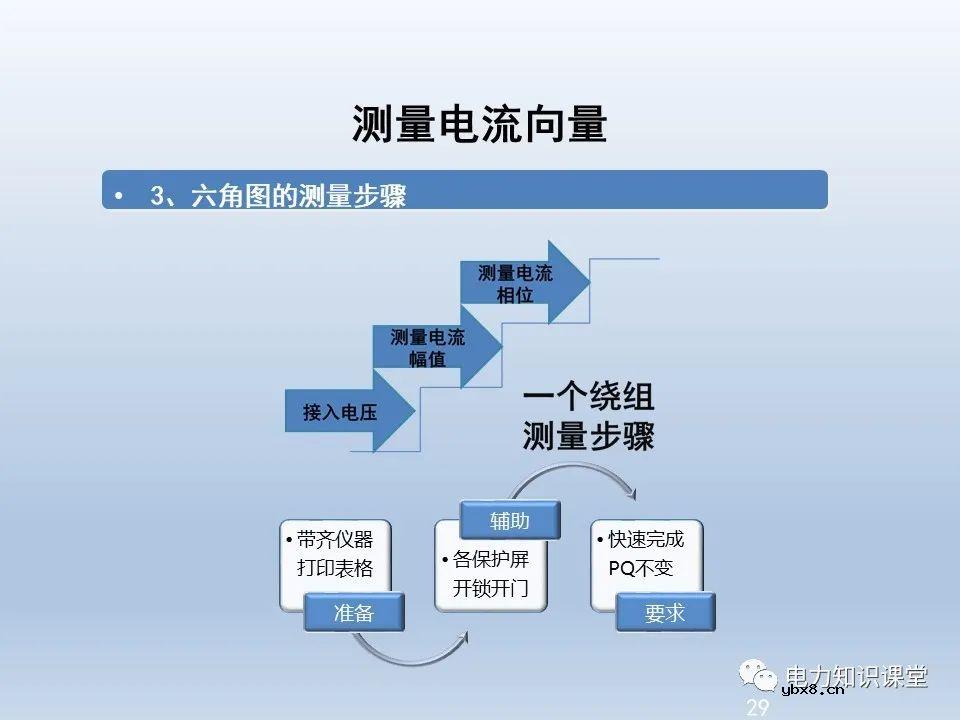

3、六角图的测量步骤

线路负荷功率在短时间内变化不大，测量带负荷的线路的全过程，应检查线路的有功、无功值基本不变。为保证测量工作顺利完成，应先将所需测量的保护屏开锁并打开，准备好六角图测量表格，避免使用白纸记录。

一个绕组测量步骤：

1)接入电压；

2)测量电流幅值；

3)测量电流相位。

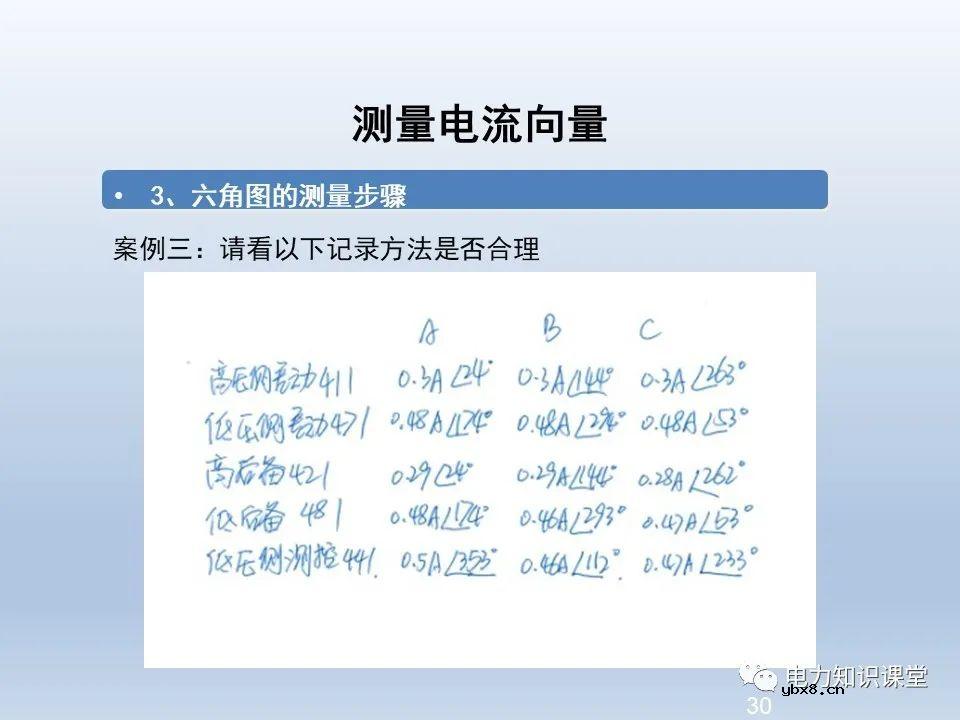

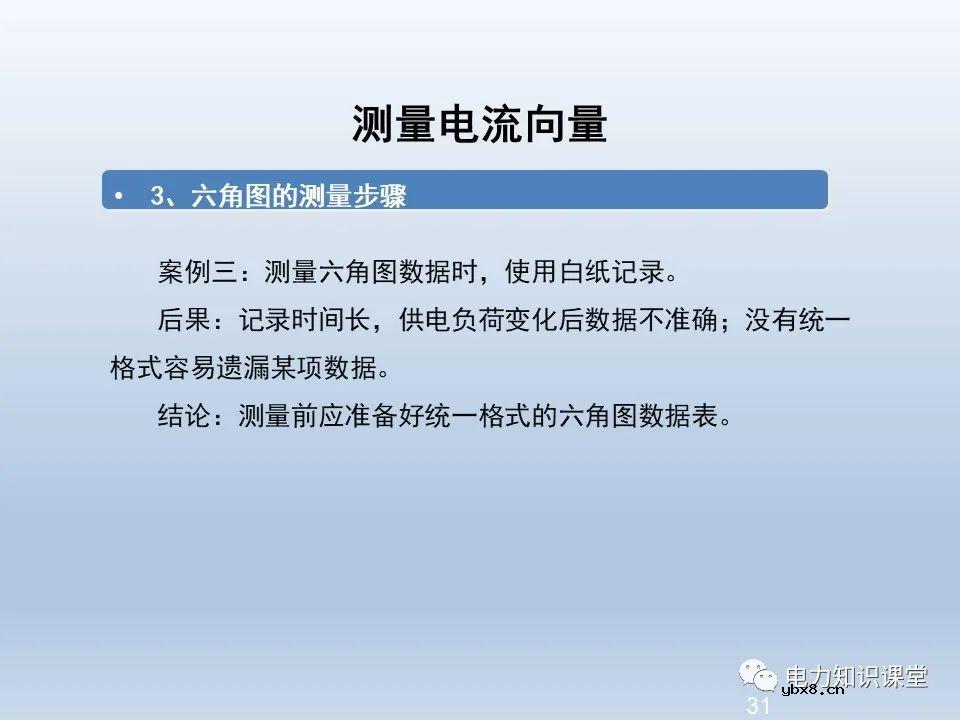

以白纸记录，没有表格提示，忘记了测量N线

后果：记录时间长，供电负荷变化后数据不准确；没有统一格式容易遗漏某项数据

结论：测量前应准备好统一格式的六角图数据表。

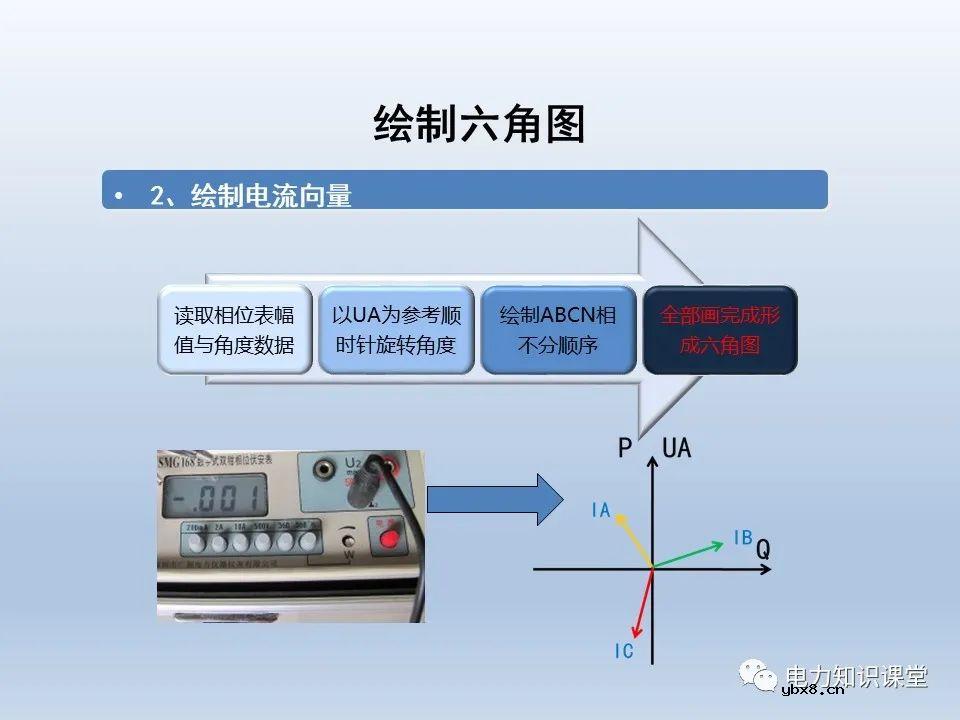

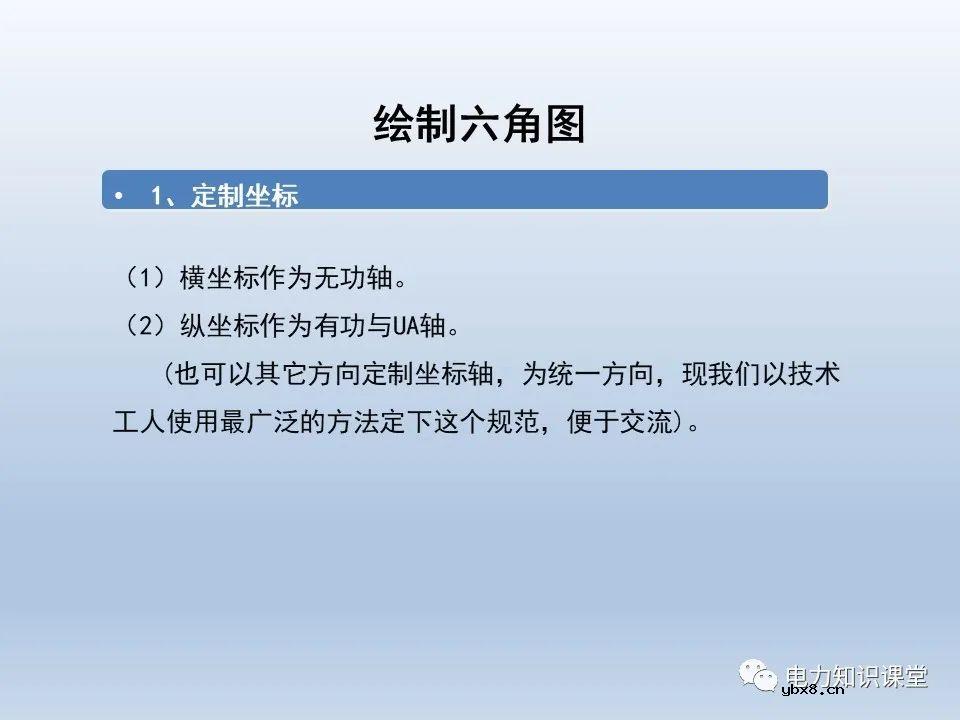

2、绘制电流向量

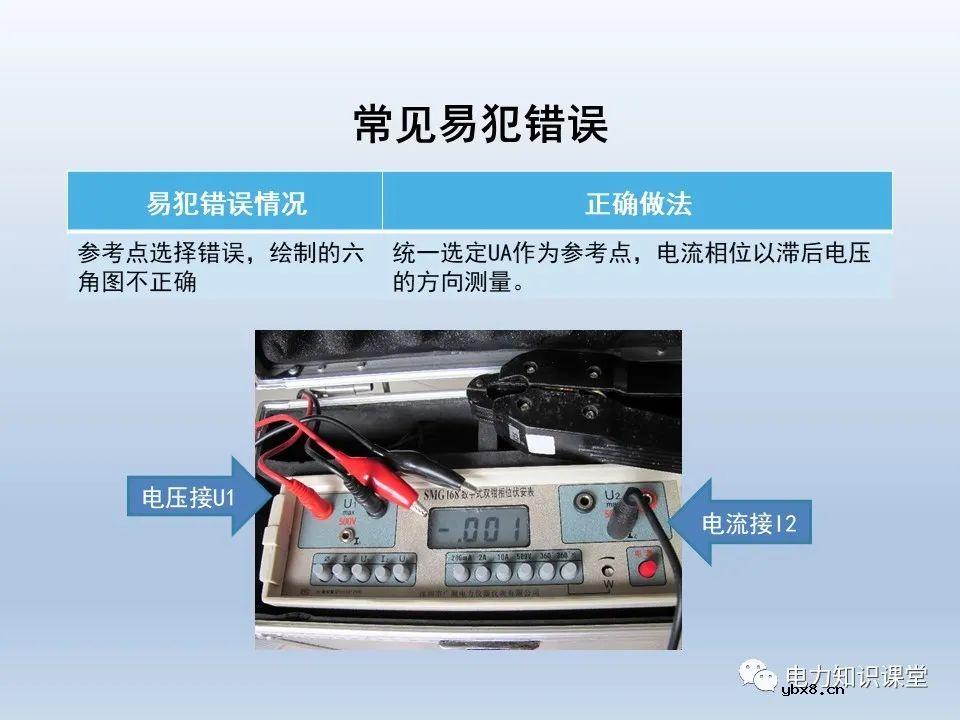

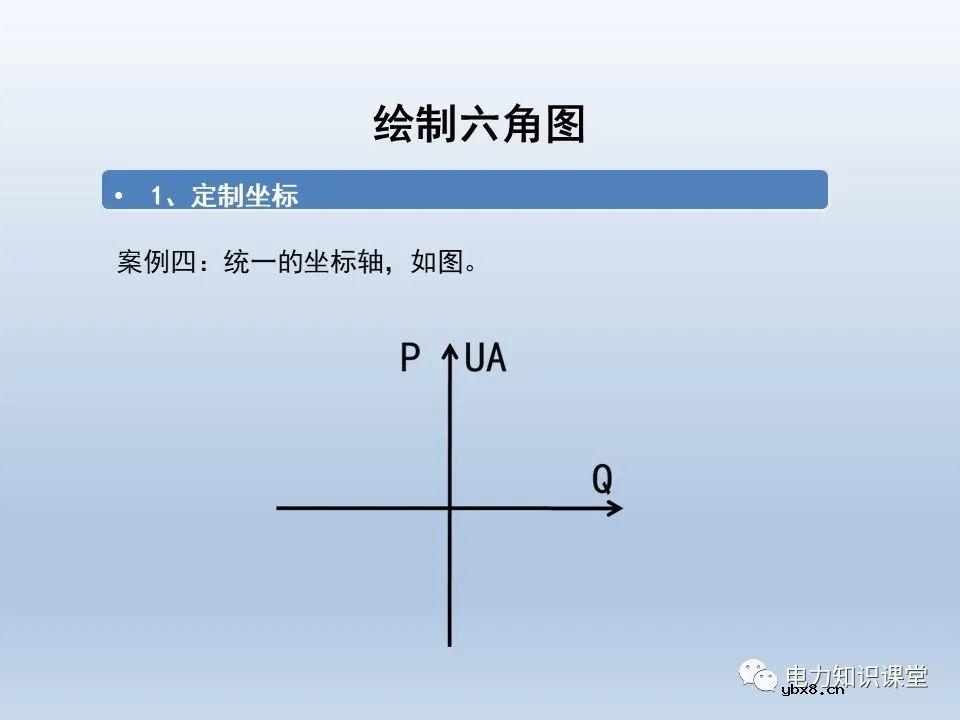

按测量的电流角度，以UA轴为参考顺时针旋转，绘制A、B、C、N相不分顺序。

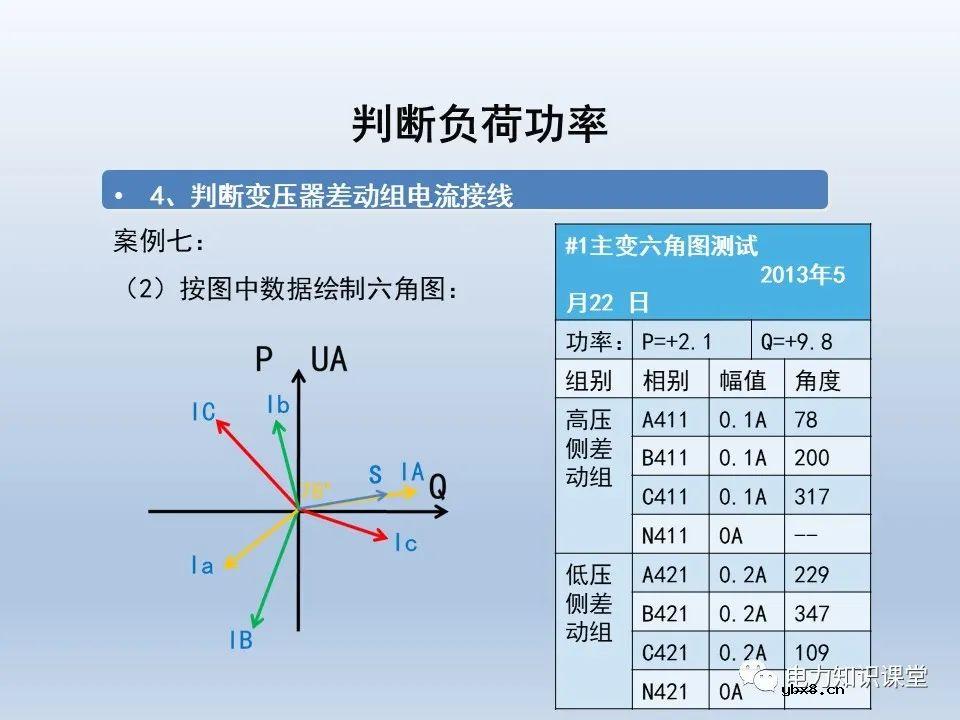

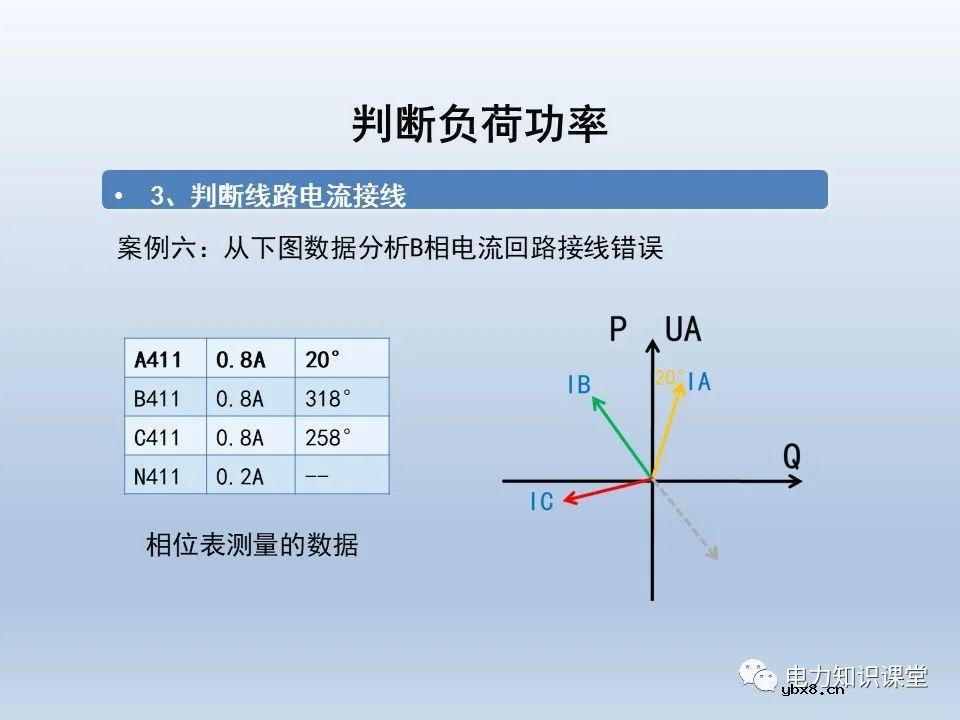

将测量的电流相位向量绘制在坐标上，形成六角图。目前我们已使用相位表测量相位，绘制出的图形并不是真正的六角形。九十年代之前使用瓦特表测量，绘制成的图形是六角形。现在仍沿用“六角图”来表示电流相位关系图。

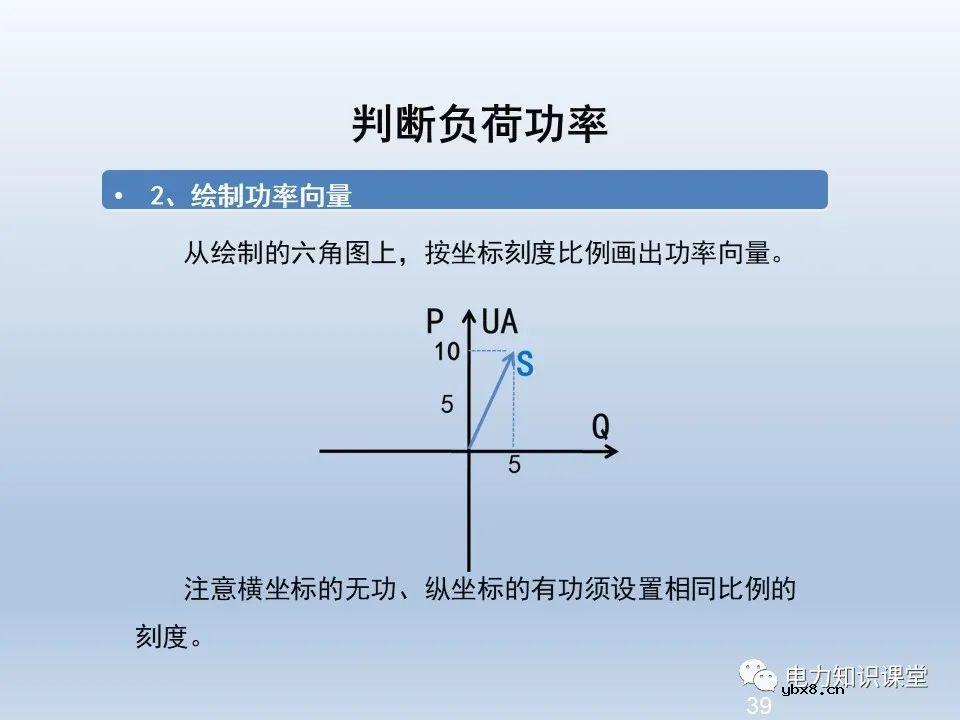

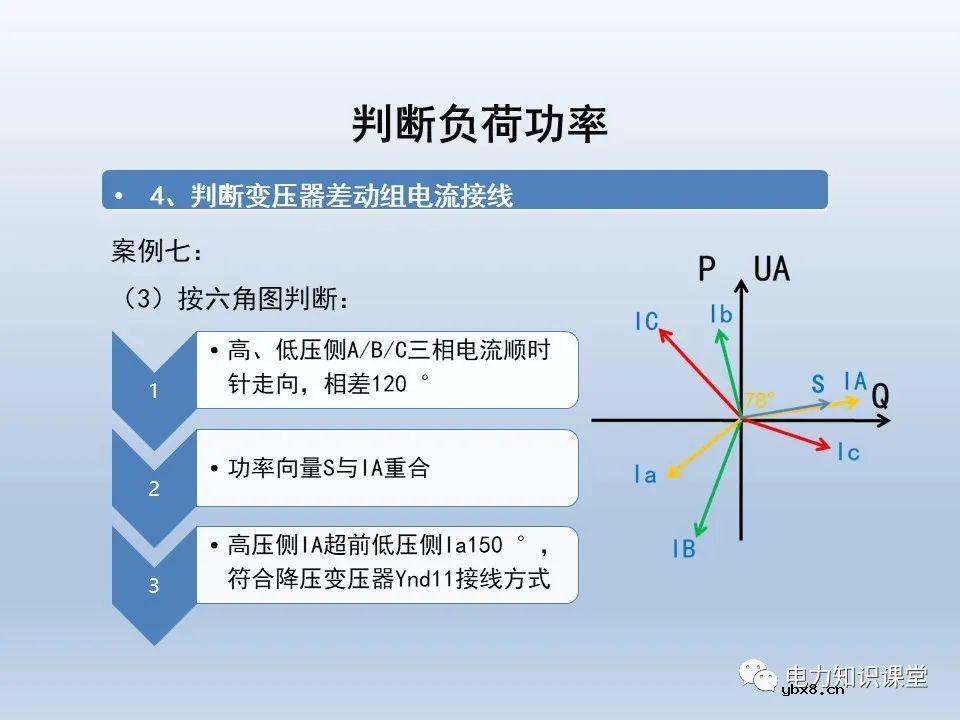

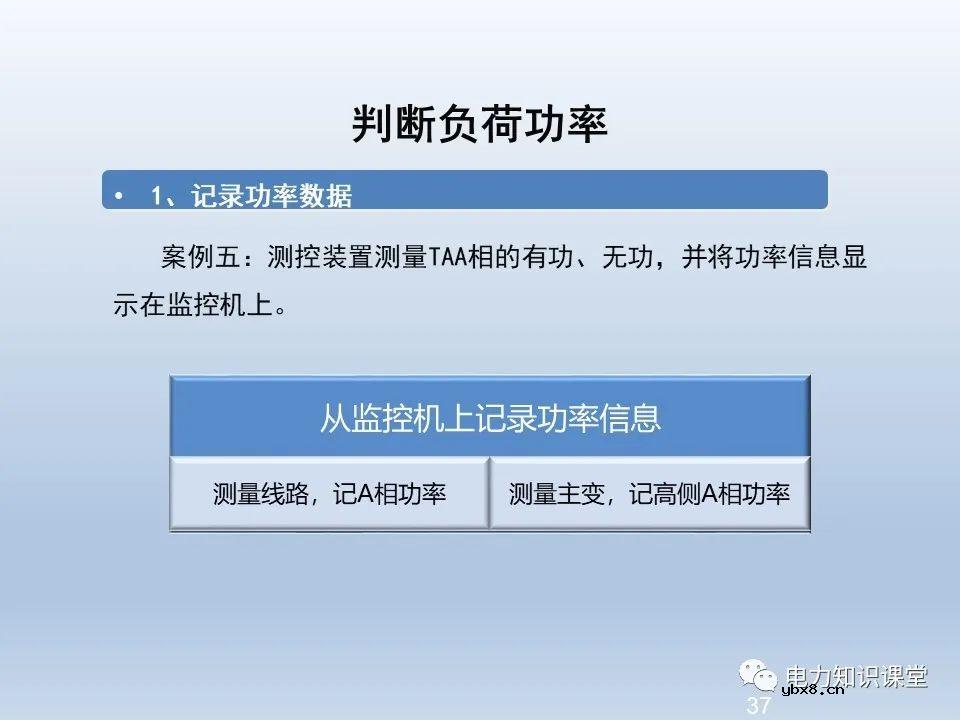

2、绘制功率向量

从绘制的六角图上，按坐标刻度比例画出功率向量。

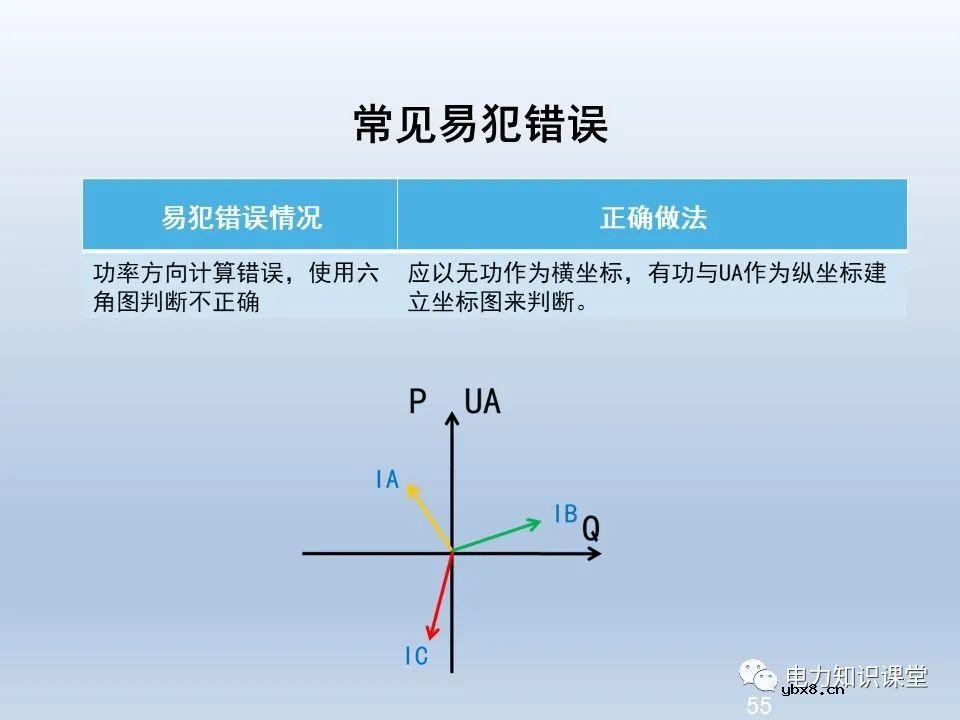

注意横坐标的无功、纵坐标的有功须设置相同比例的刻度

如果无功、有功的坐标刻度比例不相同，将导致视在功率S角度偏移，使得测量数据不准确。
