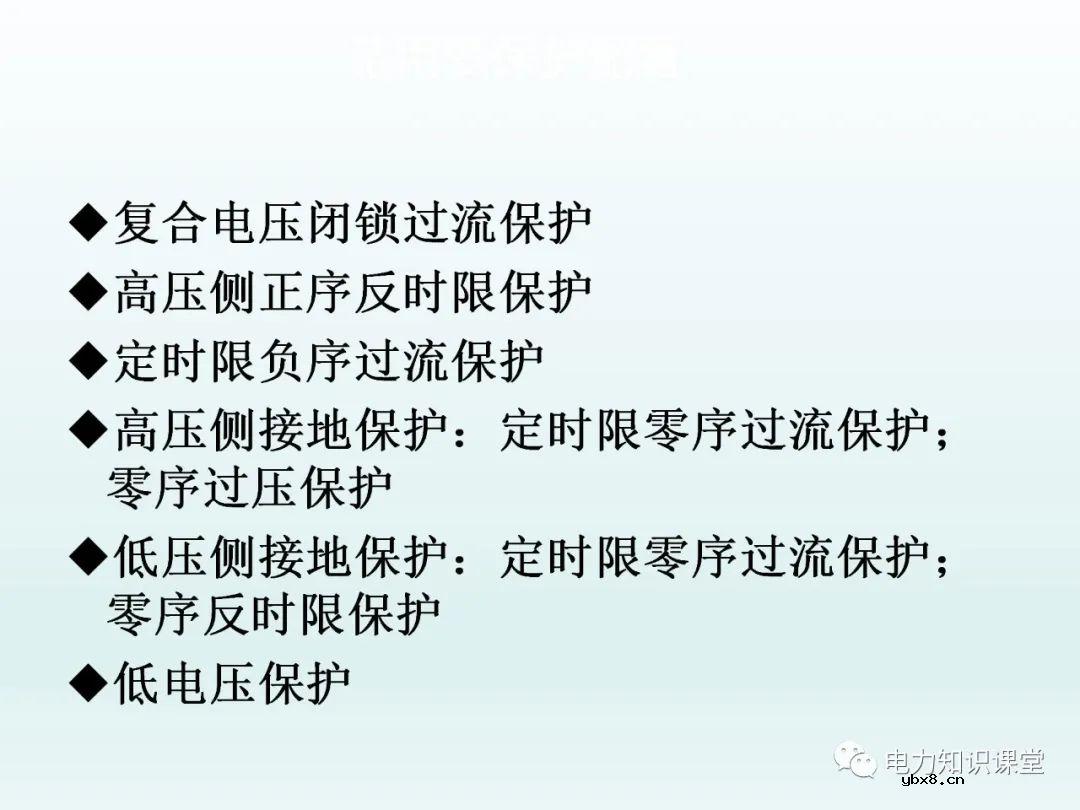

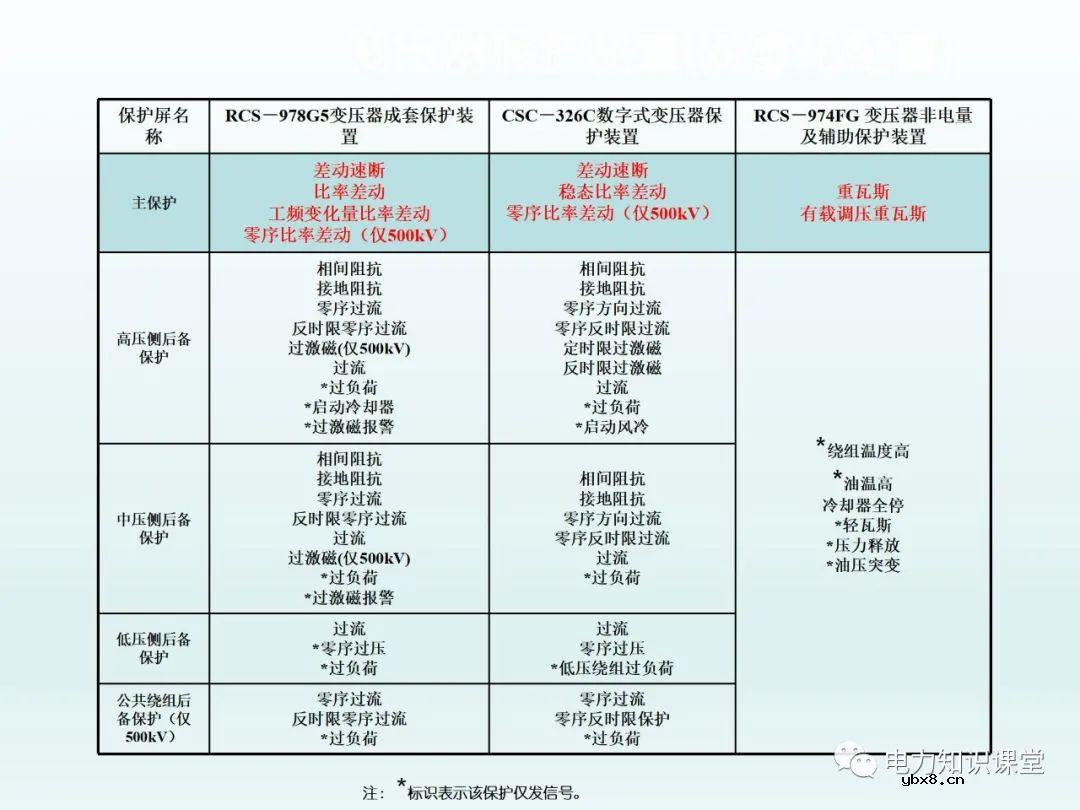

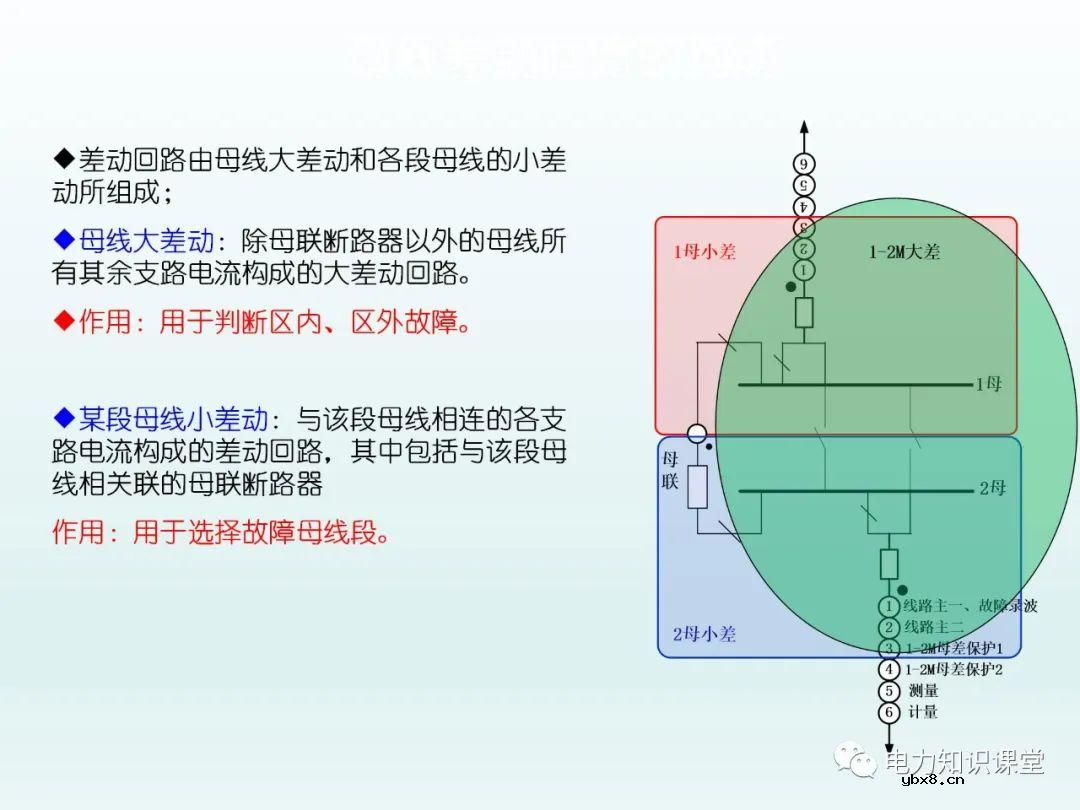

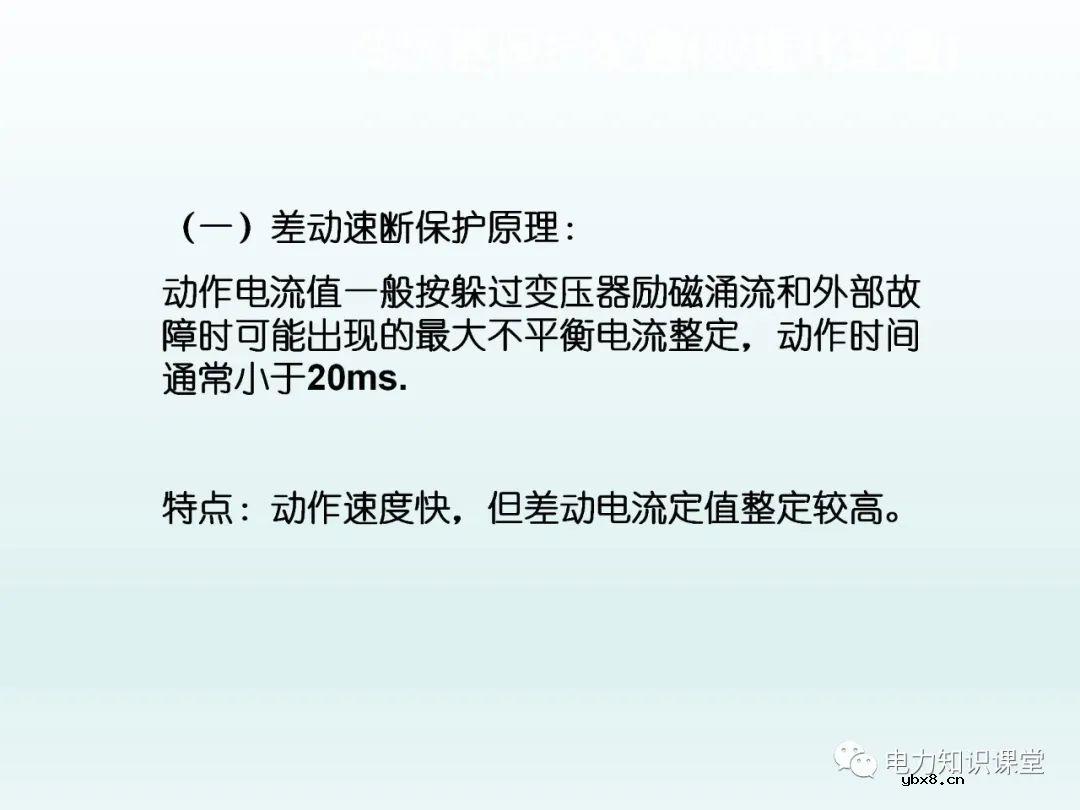

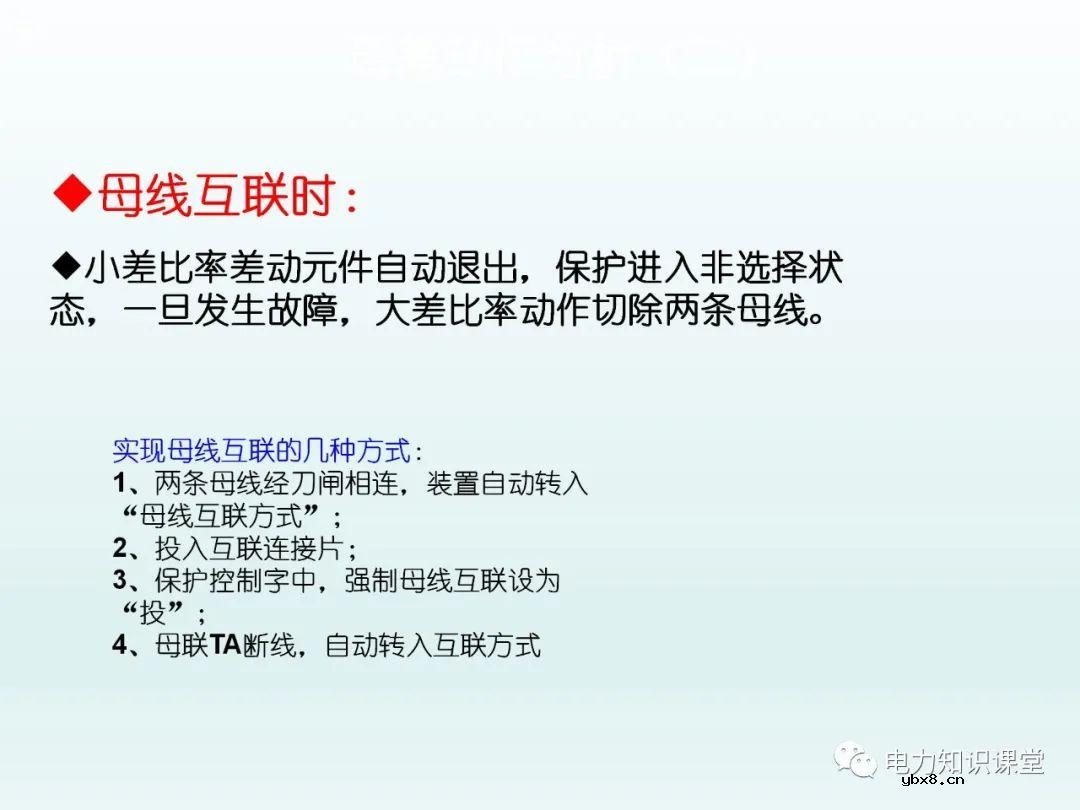

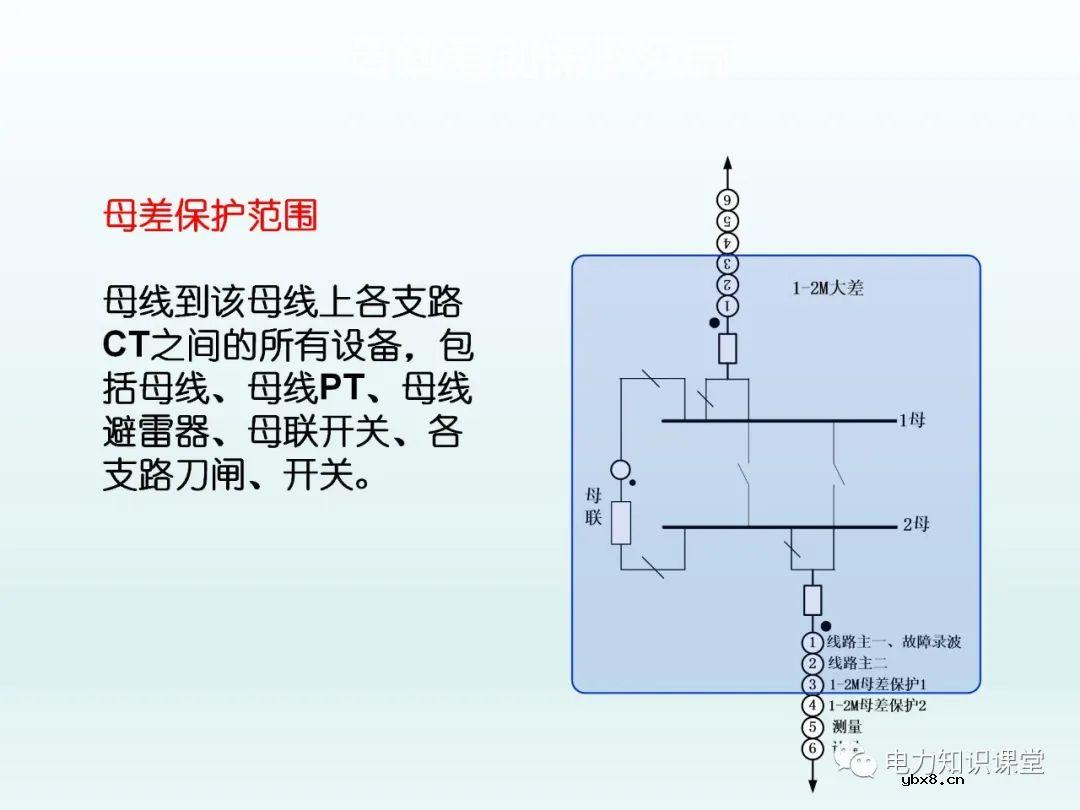

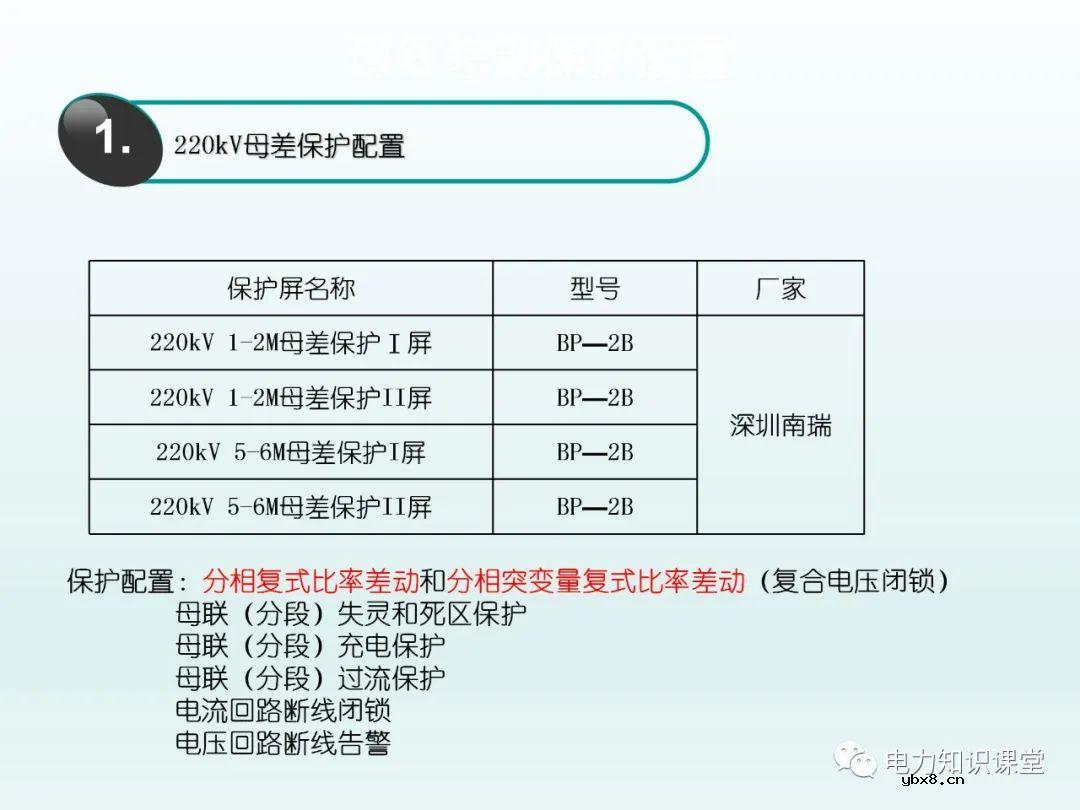

保护装置如何配置 保护装置原理图

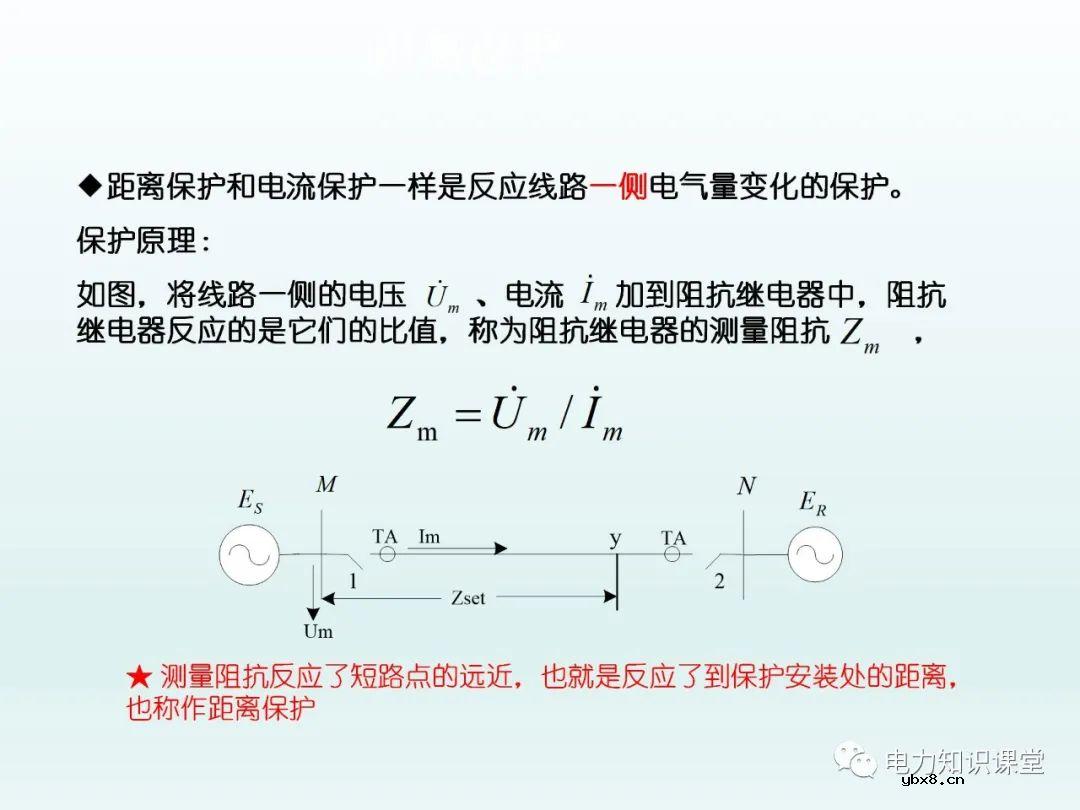

反应线路一侧电气量变化的保护由于无法区分本线路末端短路和相邻线路始端的短路，为了在相邻线路始端短路不越级跳闸，其瞬时动作的Ⅰ段只能保护本线路的一部分，本线末端短路只能靠其他段带延时切除故障。

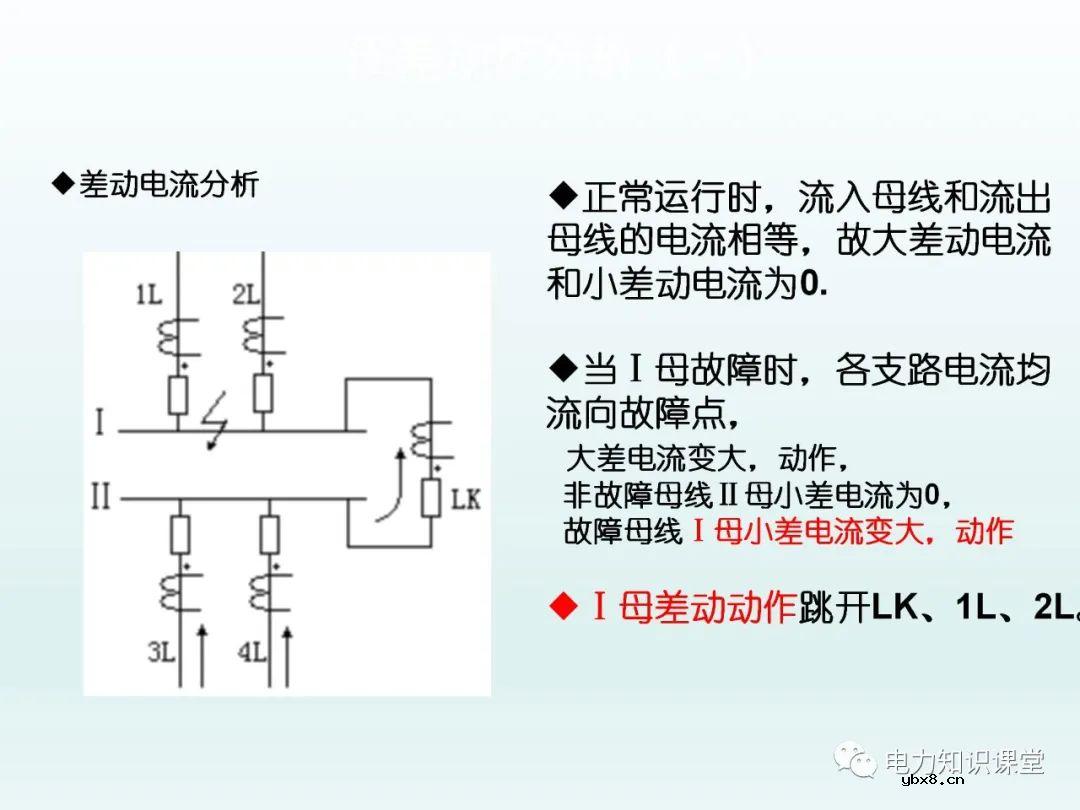

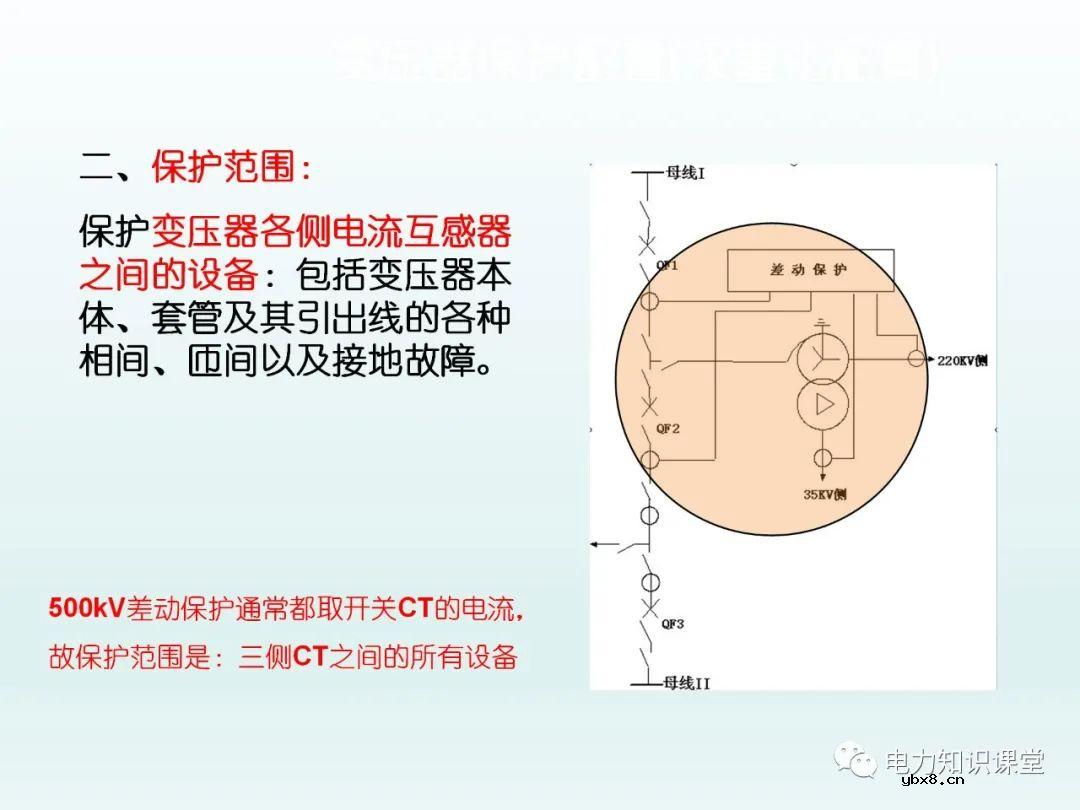

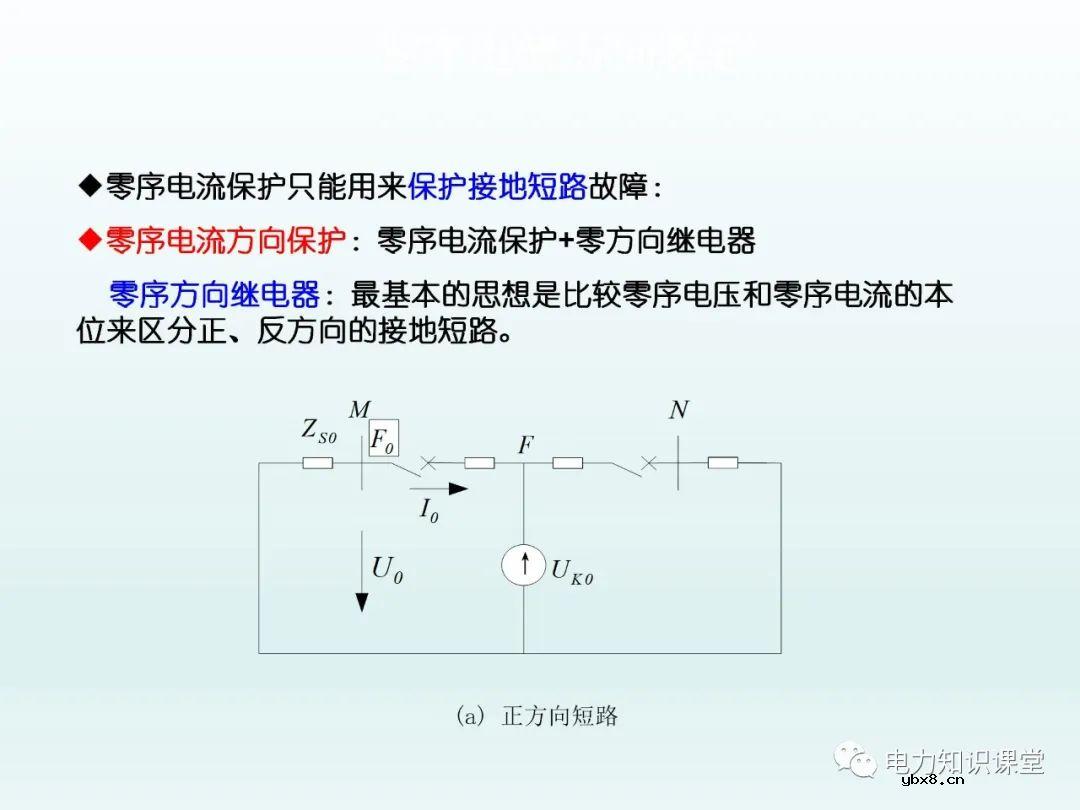

输电线路零序电流保护是反应输电线路一侧零序电流的保护。

反应线路一侧电气量变化的保护由于无法区分本线路末端短路和相邻线路始端的短路，为了在相邻线路始端短路不越级跳闸，其瞬时动作的Ⅰ段只能保护本线路的一部分，本线末端短路只能靠其他段带延时切除故障。

所以，反应输电线路一侧电气量变化的保护都要做成多段式保护。

这种多段式的保护即能保护本线路的故障又能保护相邻线路的故障。

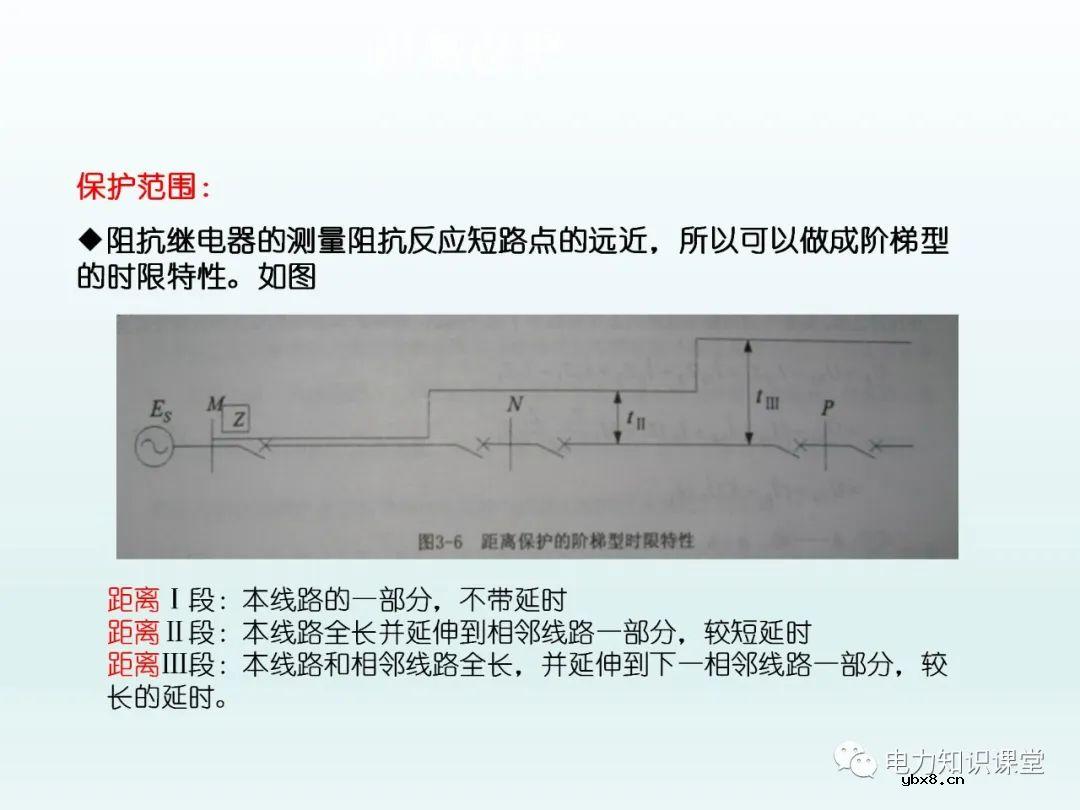

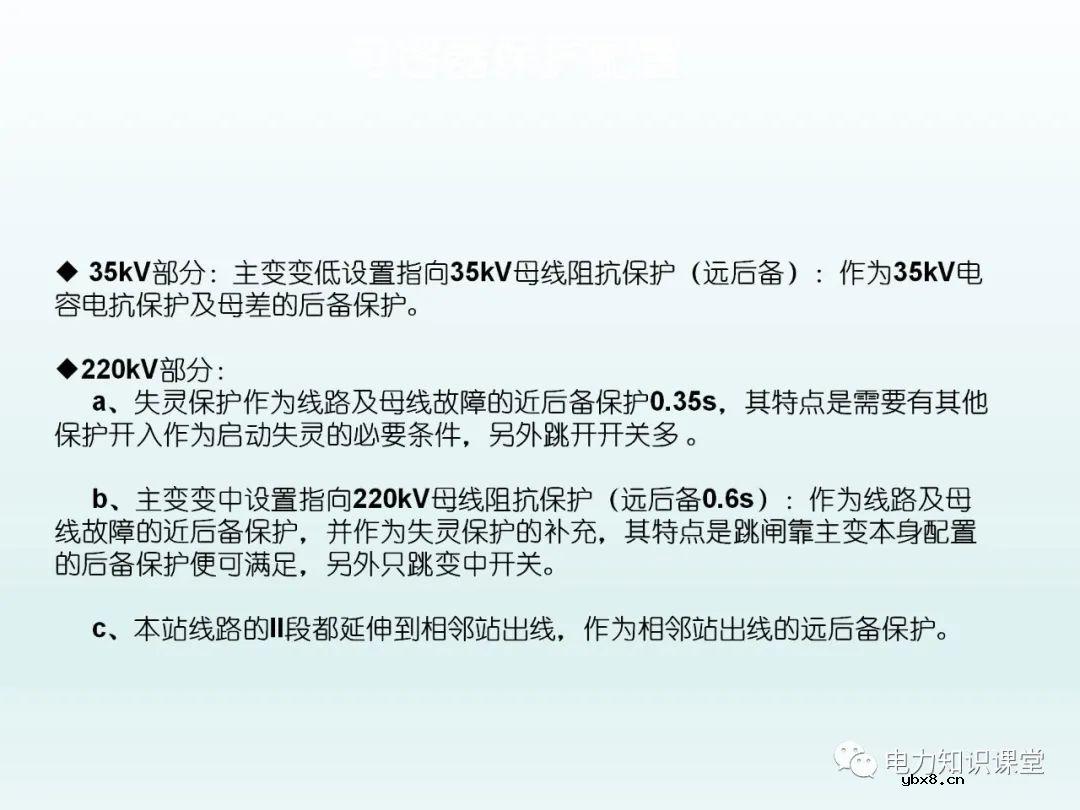

保护范围：

零序Ⅰ段：本线路的一部分，不带延时

零序Ⅱ段：本线路全长并延伸到相邻线路一部分，较短的延时

零序Ⅲ段：本线路和相邻线路全长，并延伸到下一相邻线路一部分，较长的延时。

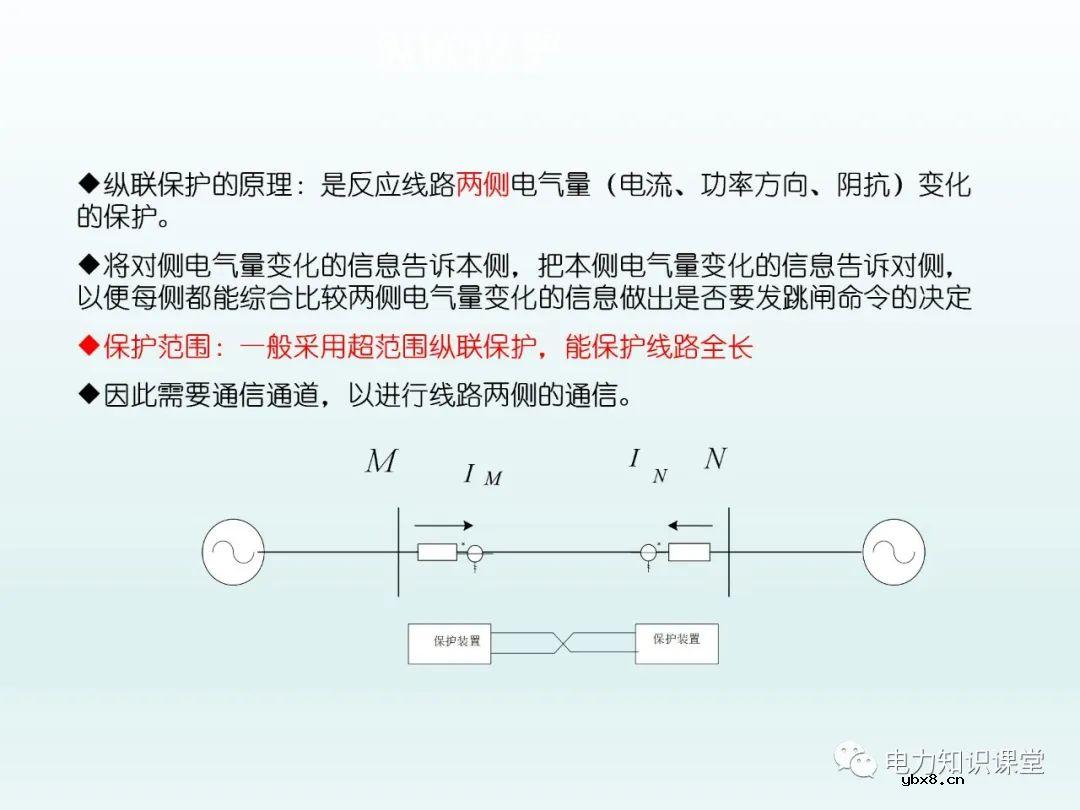

按通道类型分：

1、电力线载波通道（也称高频通道）

输电线路里除了传送50Hz的工频电流外还传送高频电流（50~400Hz），用高频电流输送两侧电气量变化的信息。

2、微波通道

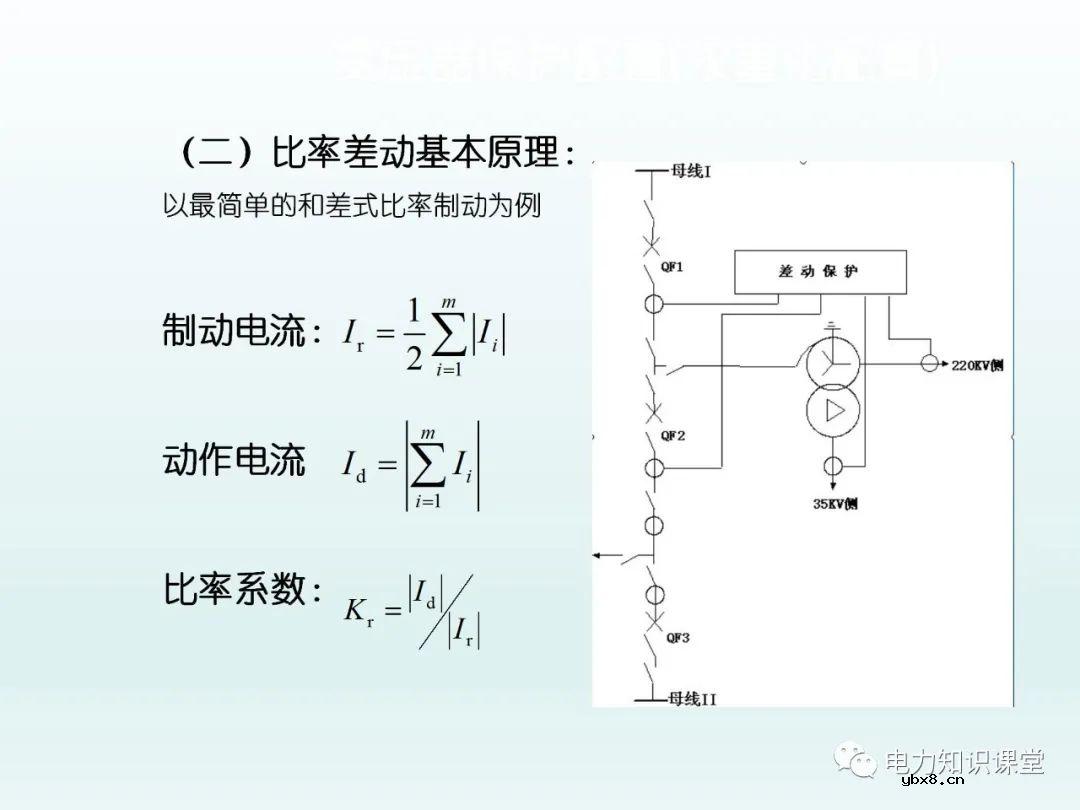

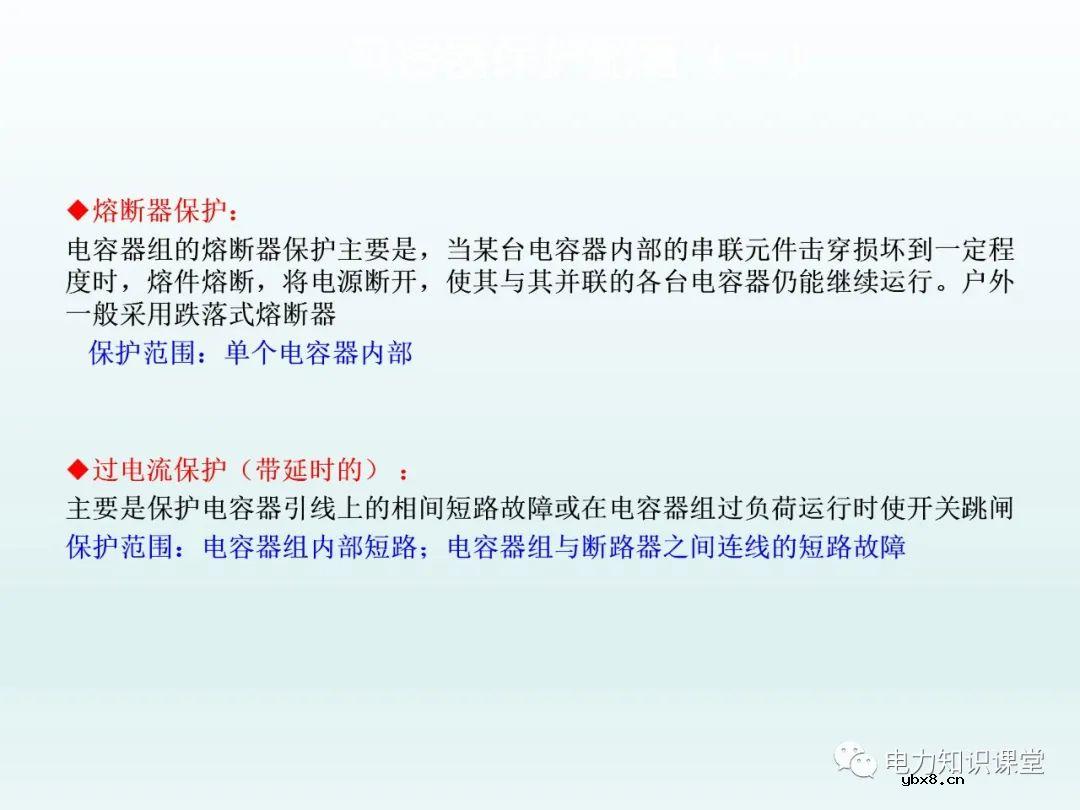

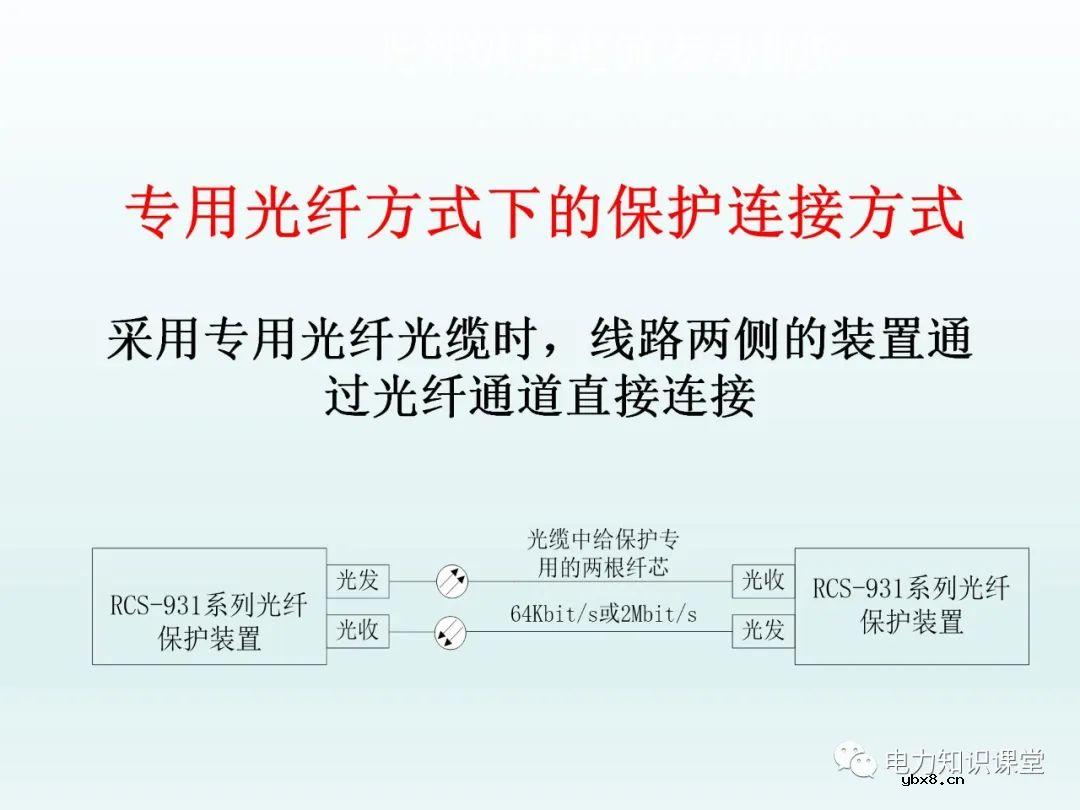

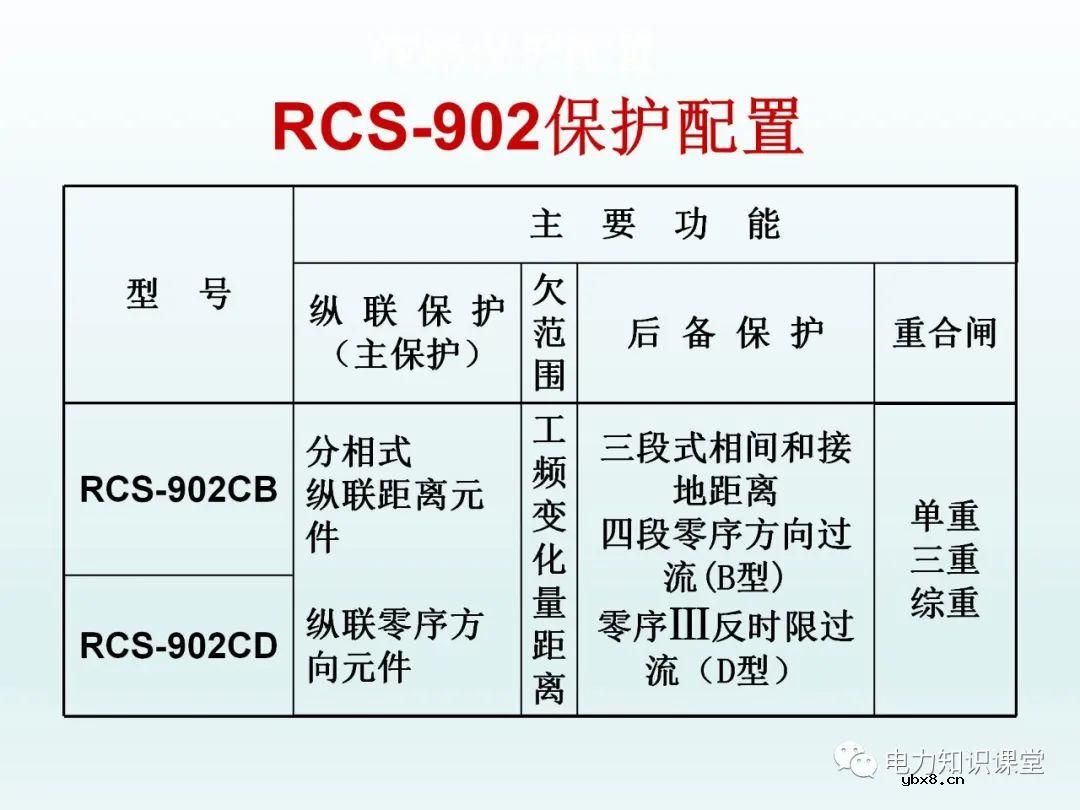

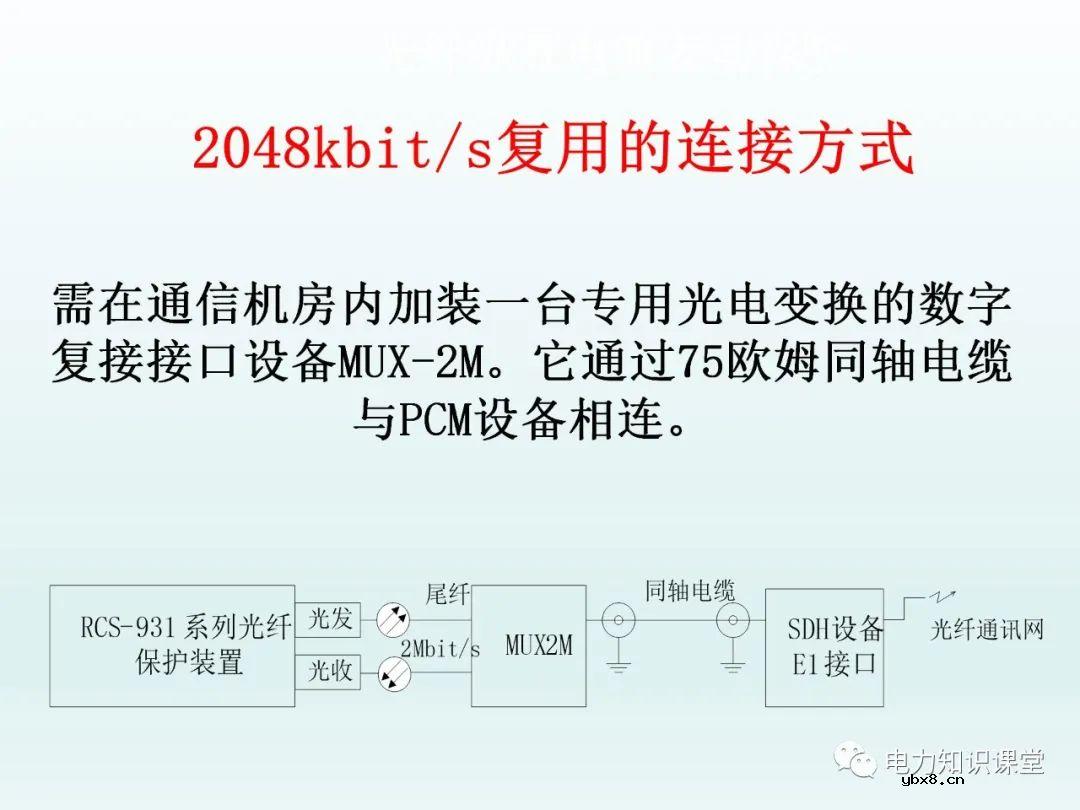

3、光纤通道

在架空线路建设的同时光缆的铺设也一起完成，传输容量大，可构成输电线路的分相纵联保护，如分相纵联差动、分相纵联距离。传输距离可达120km。

4、导引线通道

说明：光纤通道目前使用最多，但由于历史原因，高频通道还有一定数量。

注意：

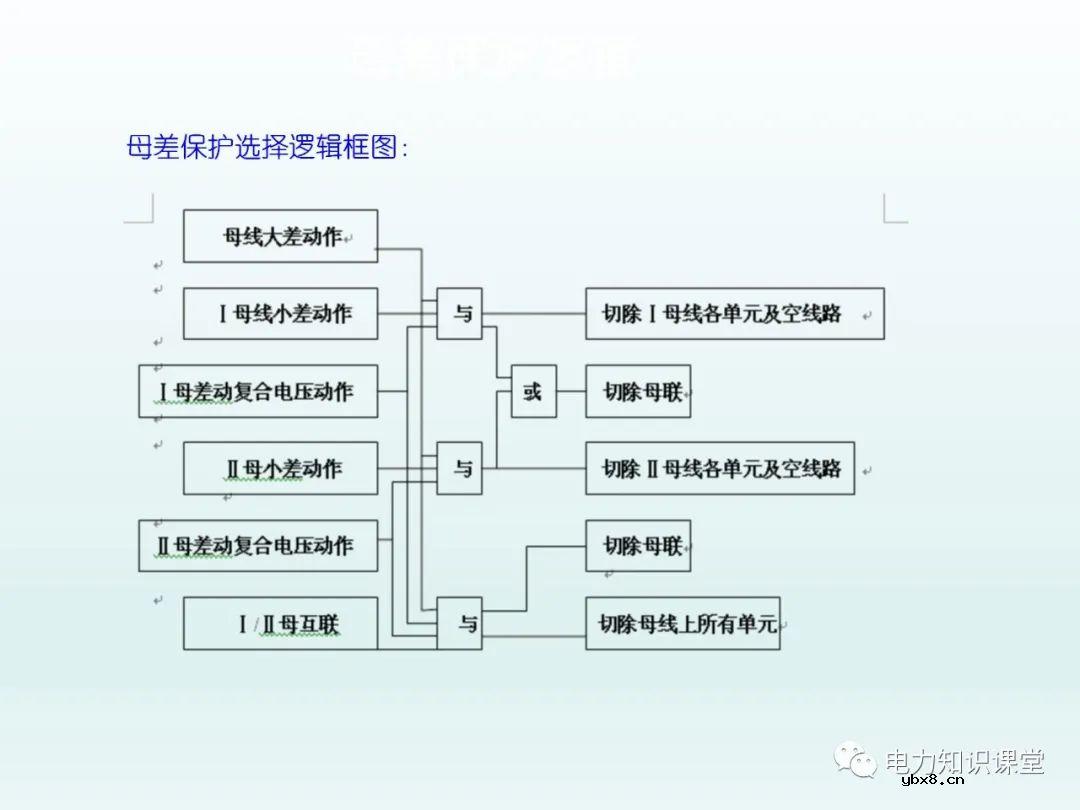

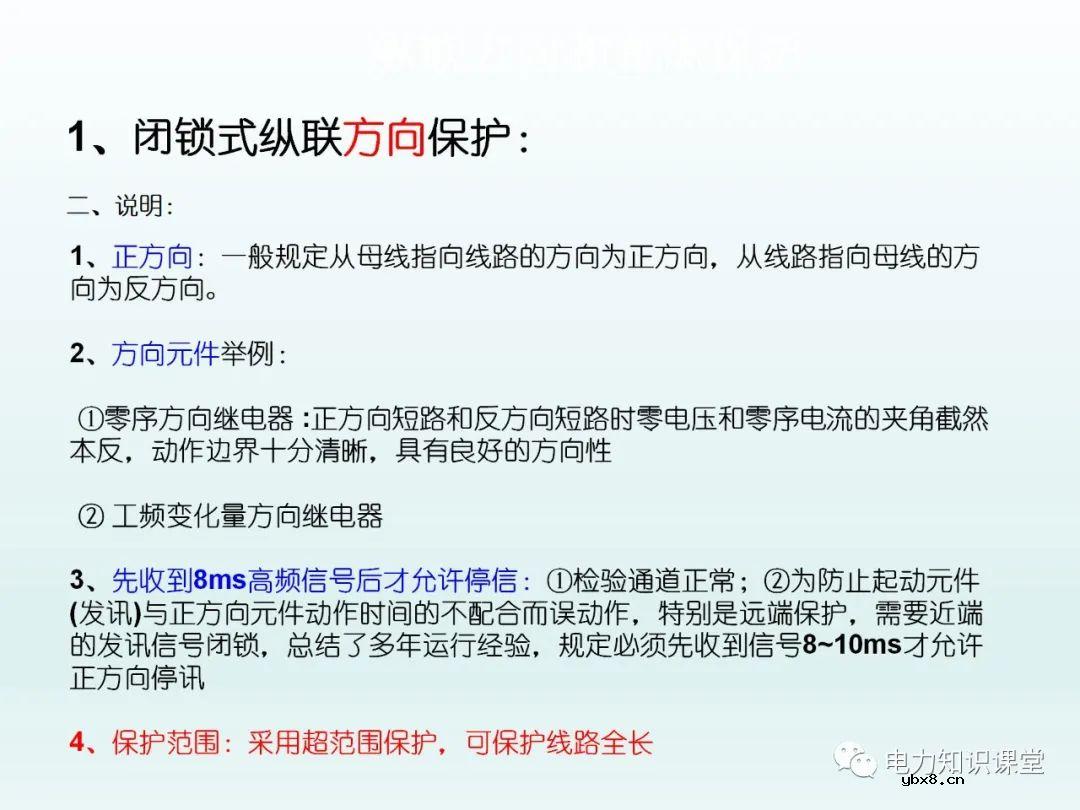

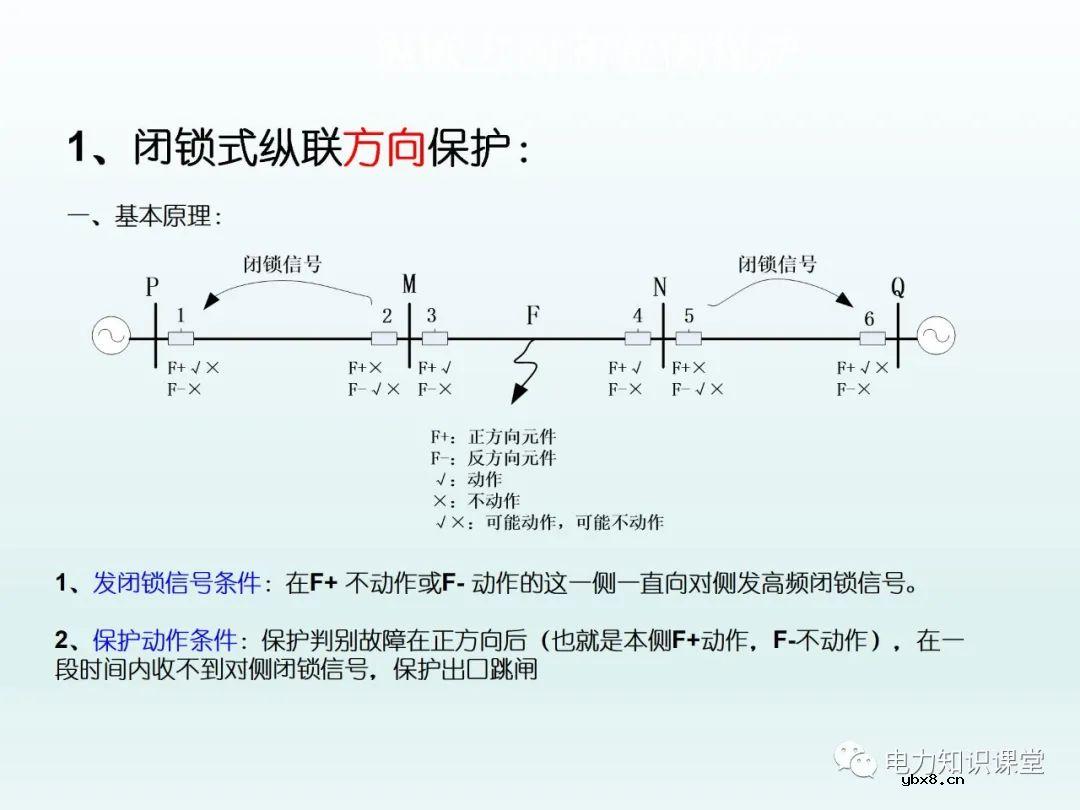

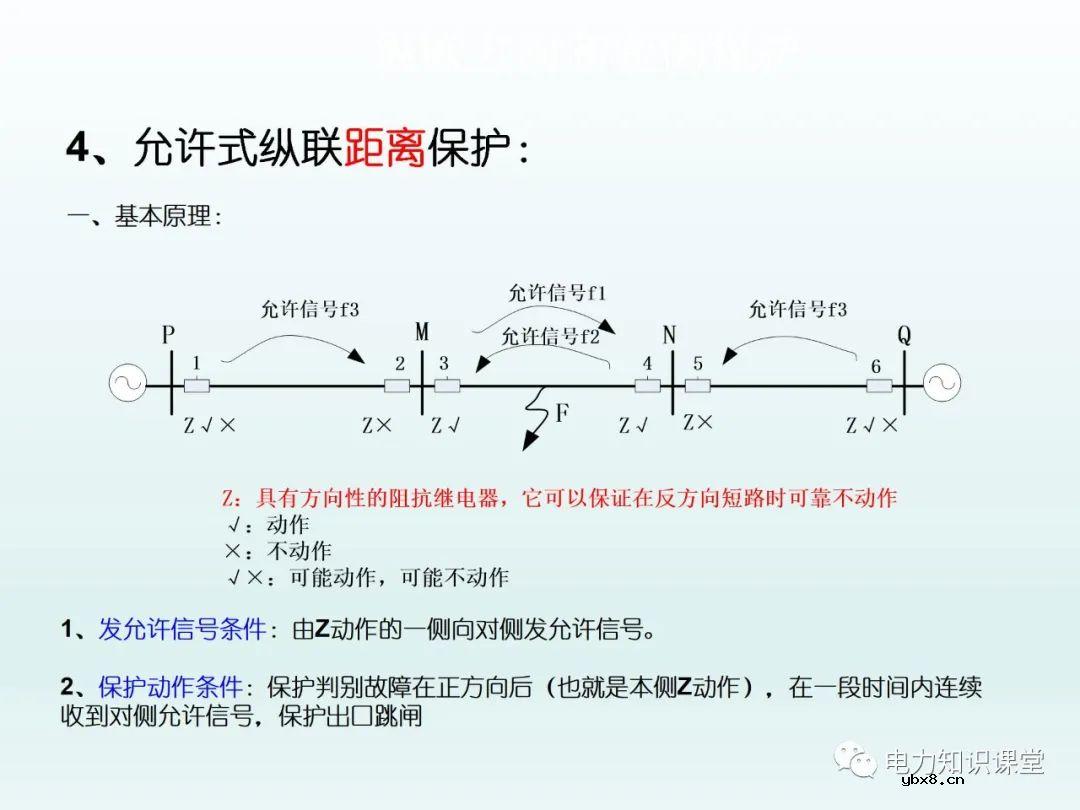

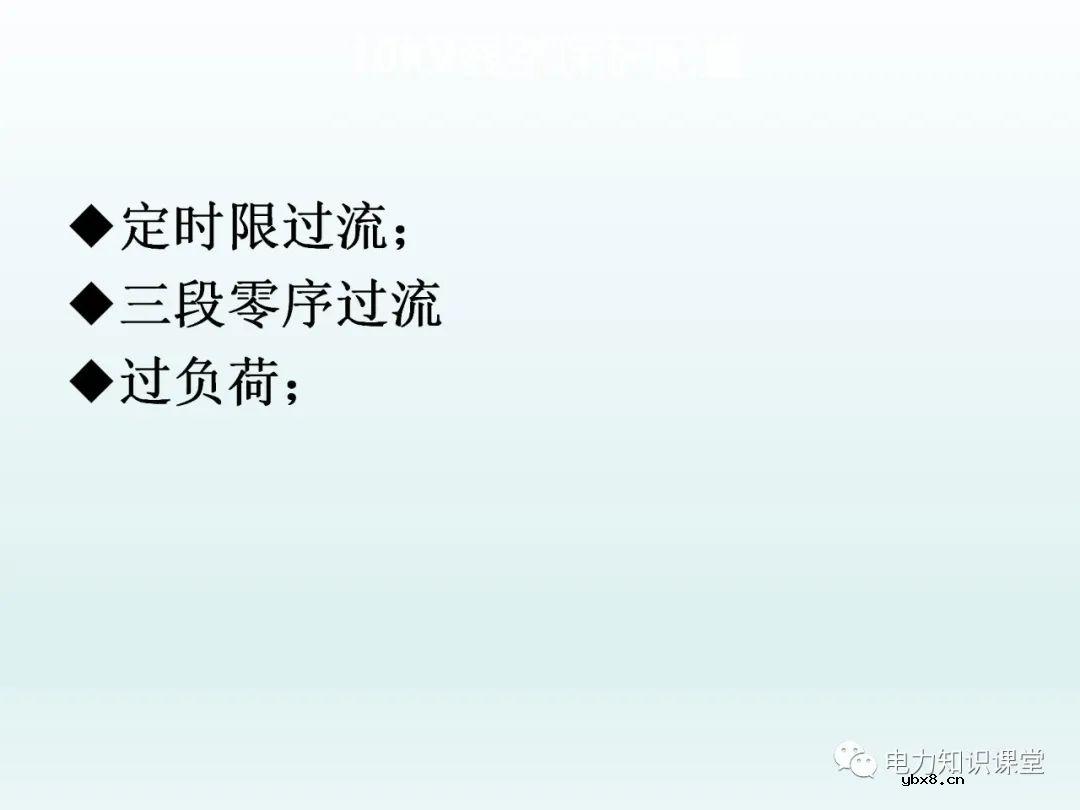

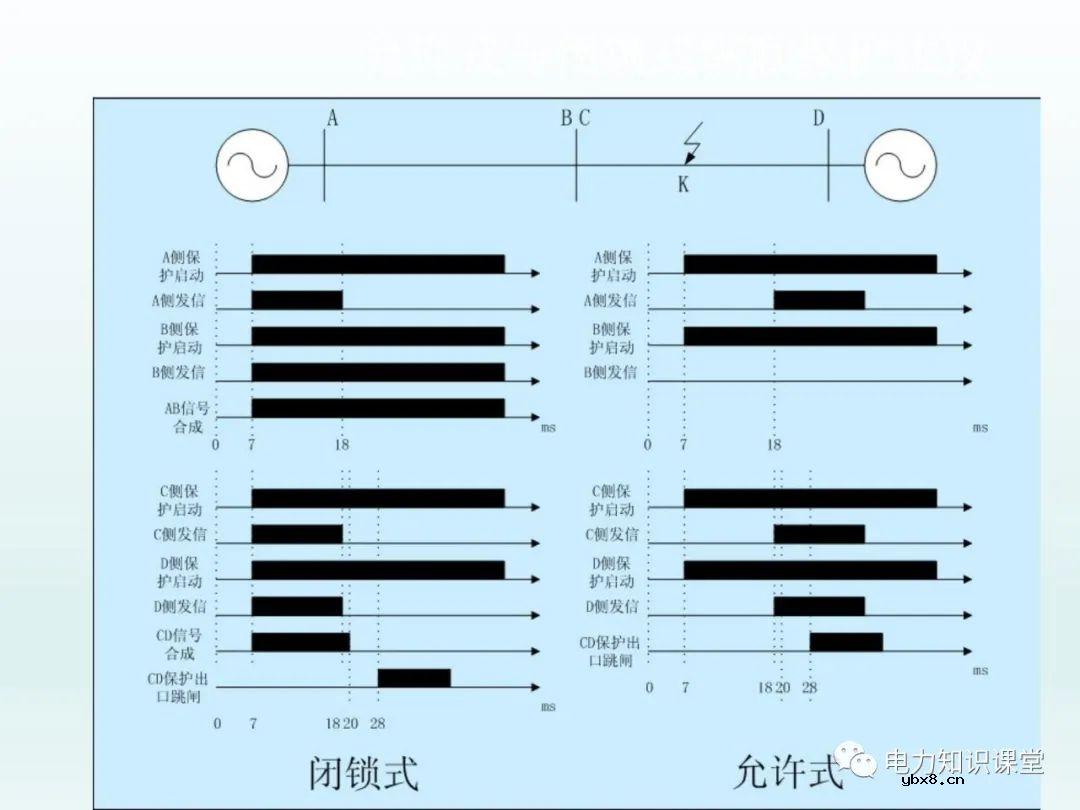

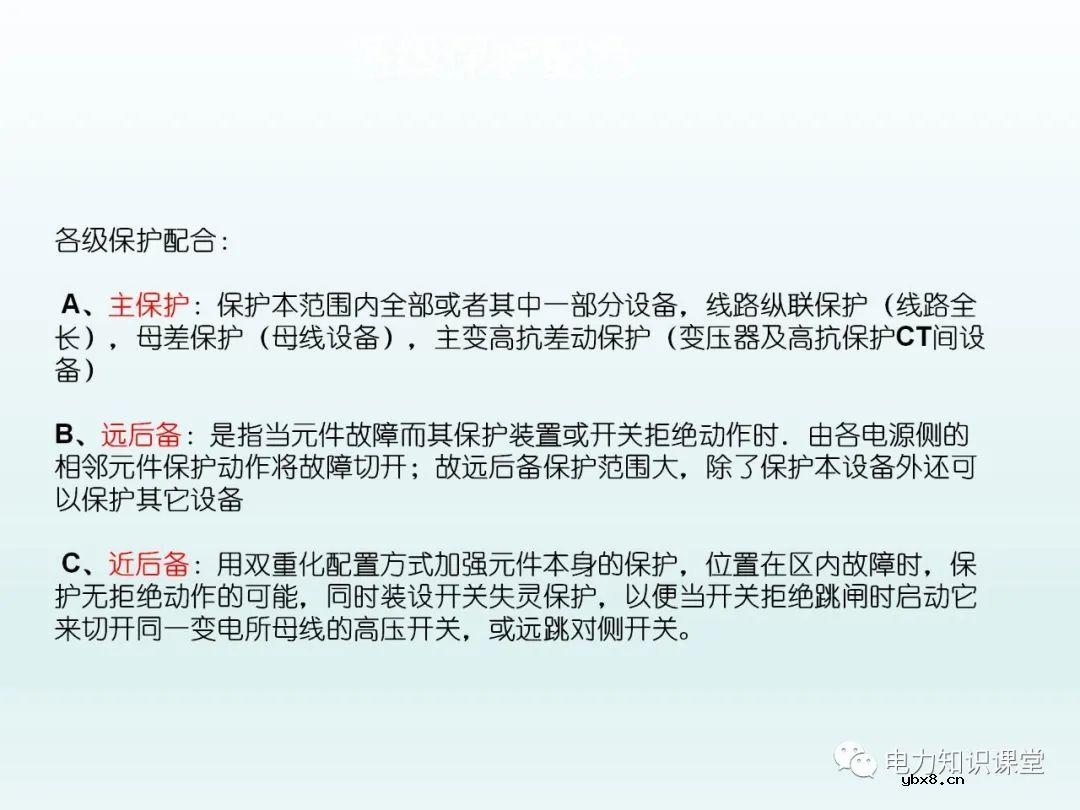

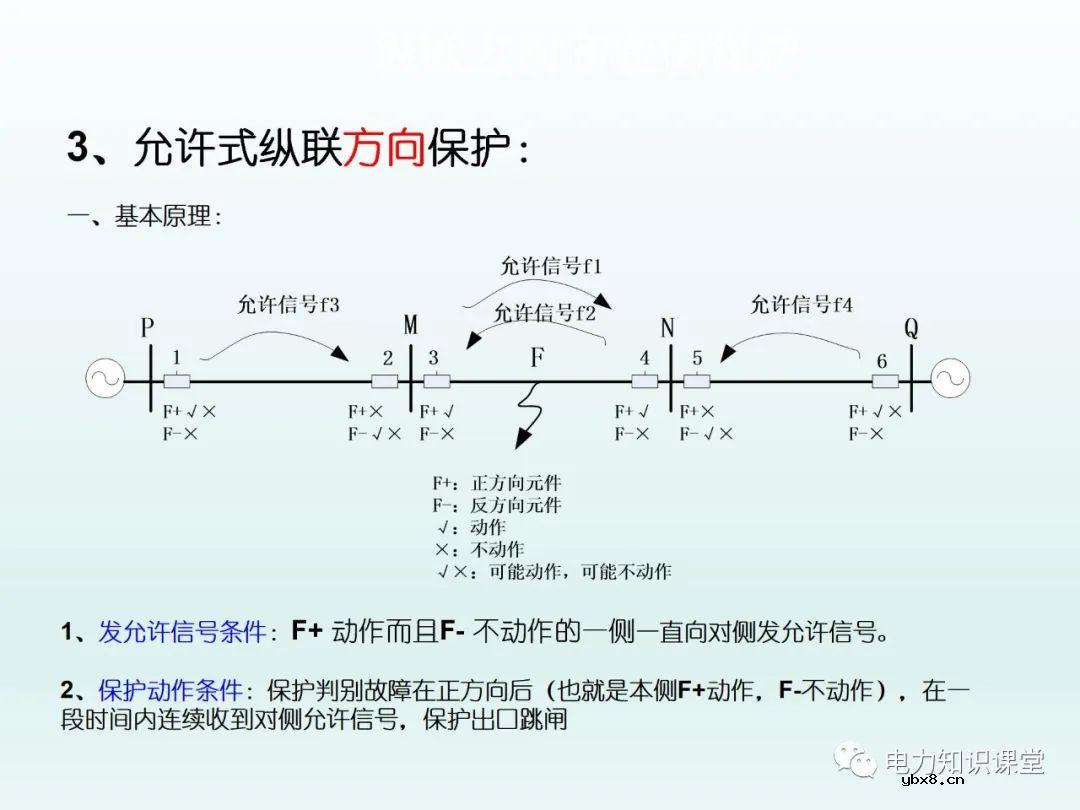

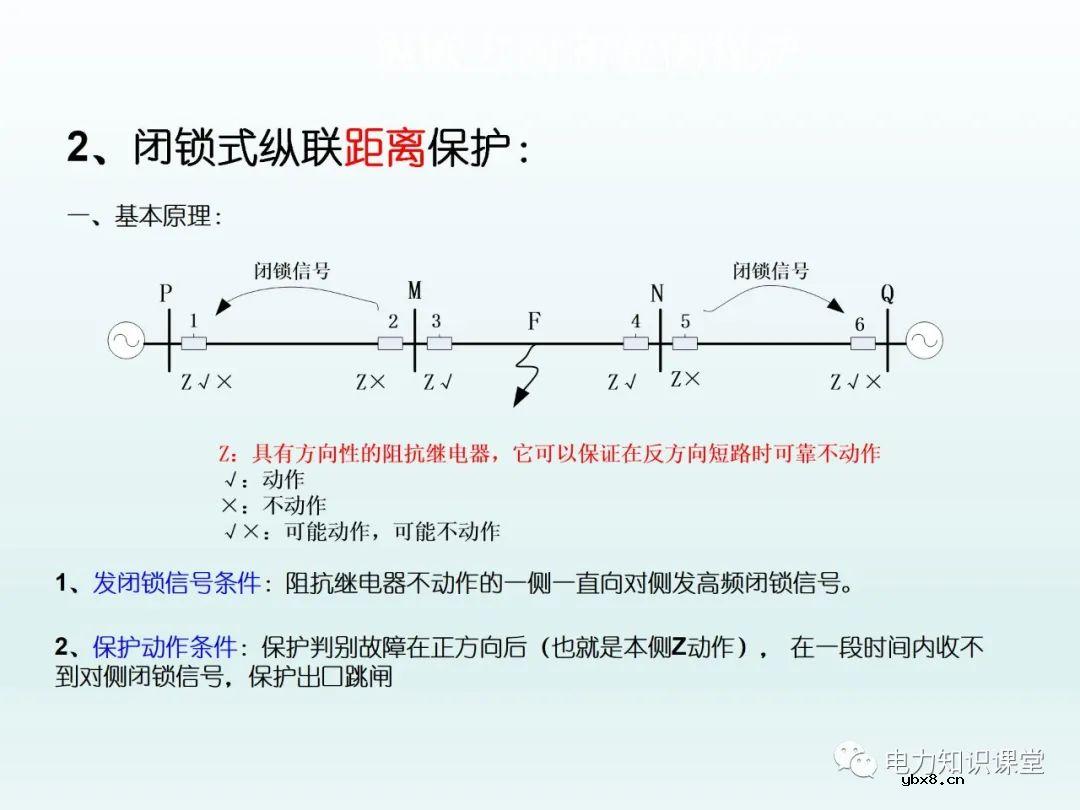

1、允许式纵联保护线路两侧发信频率应该不一样，确保每一侧都只能收到对侧的信号不能收到本侧信号。

2、由于上述原因，允许式纵联保护一般采用光纤通道;

若采用高频通道，则要复用载波机。

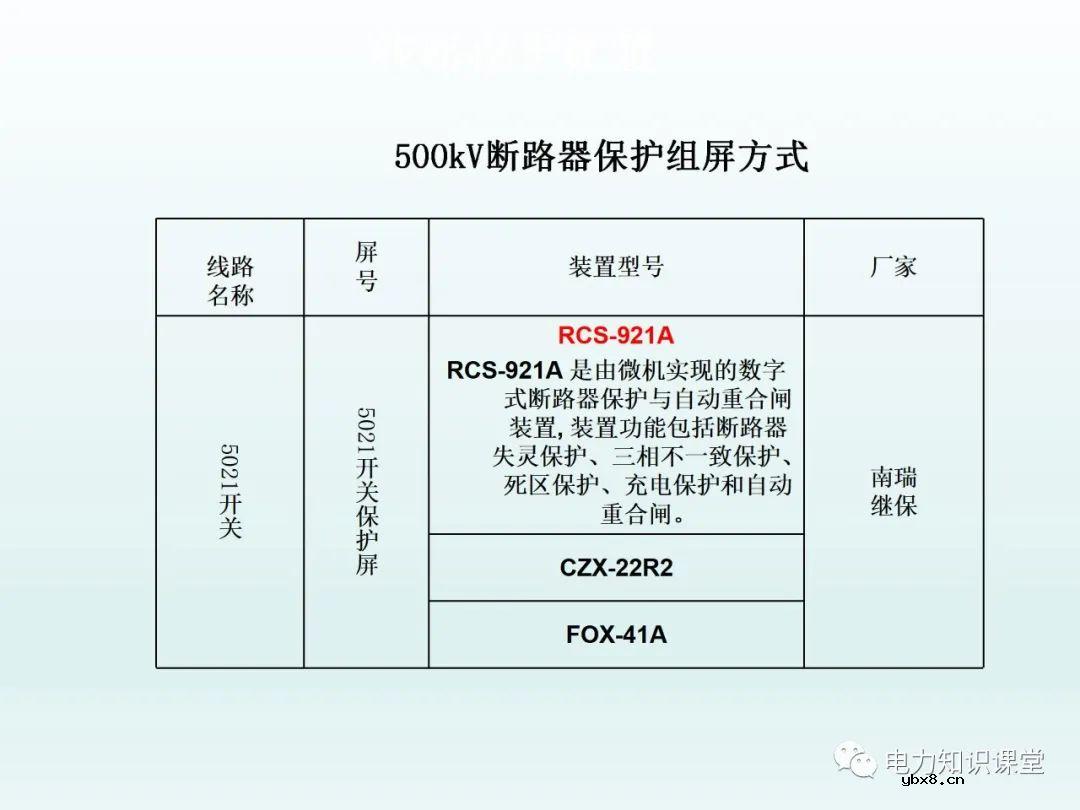

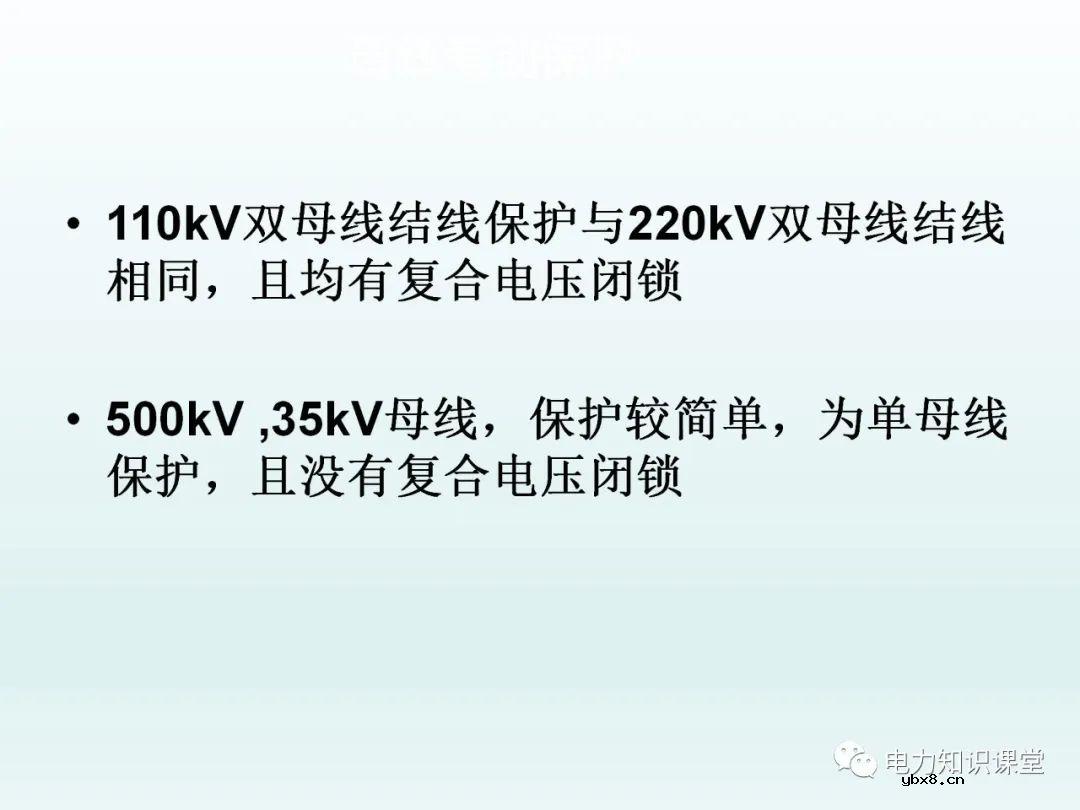

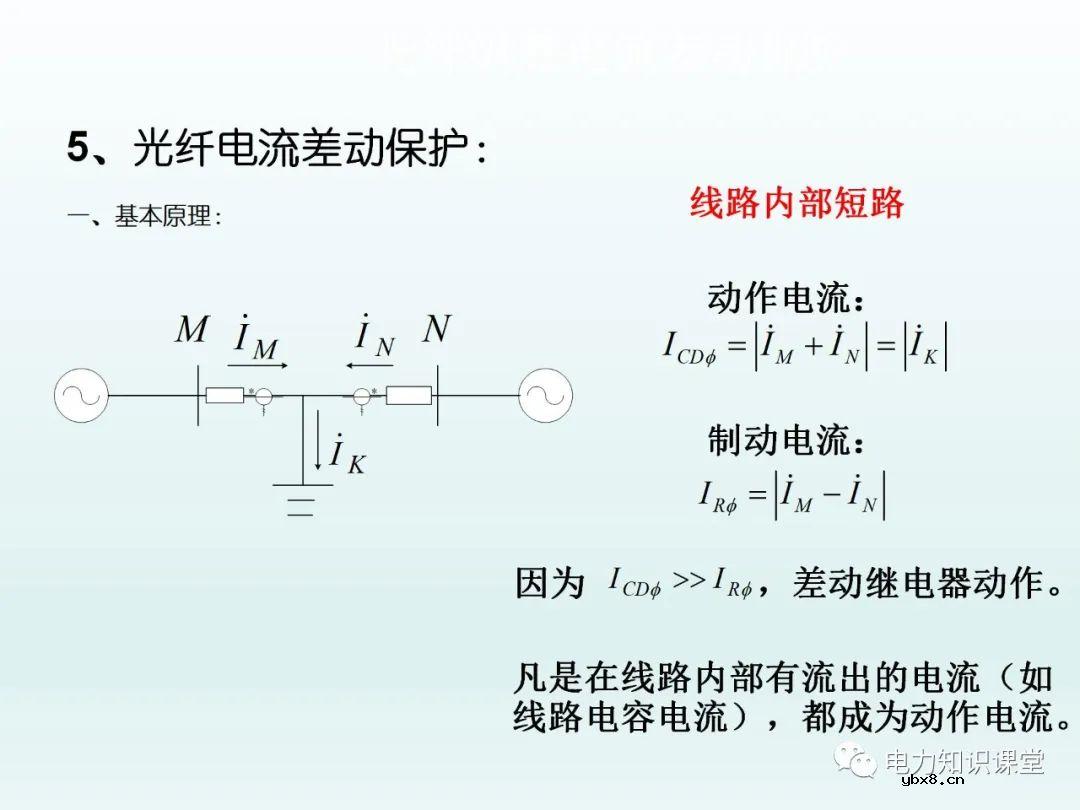

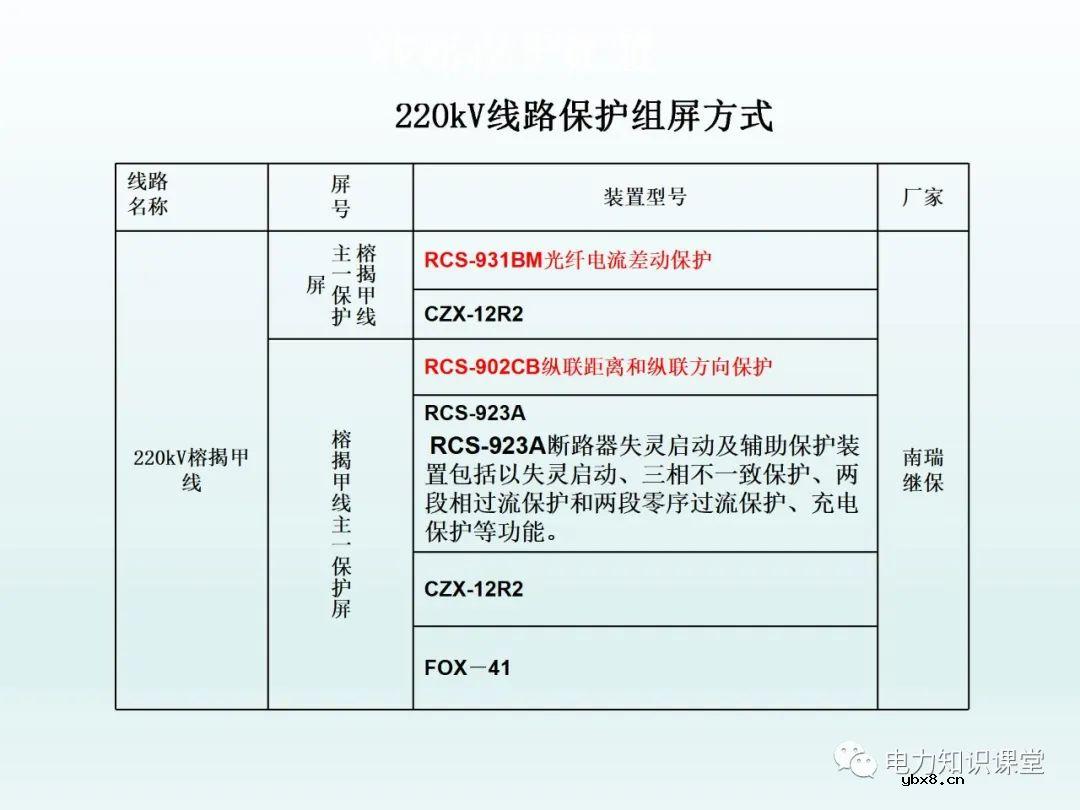

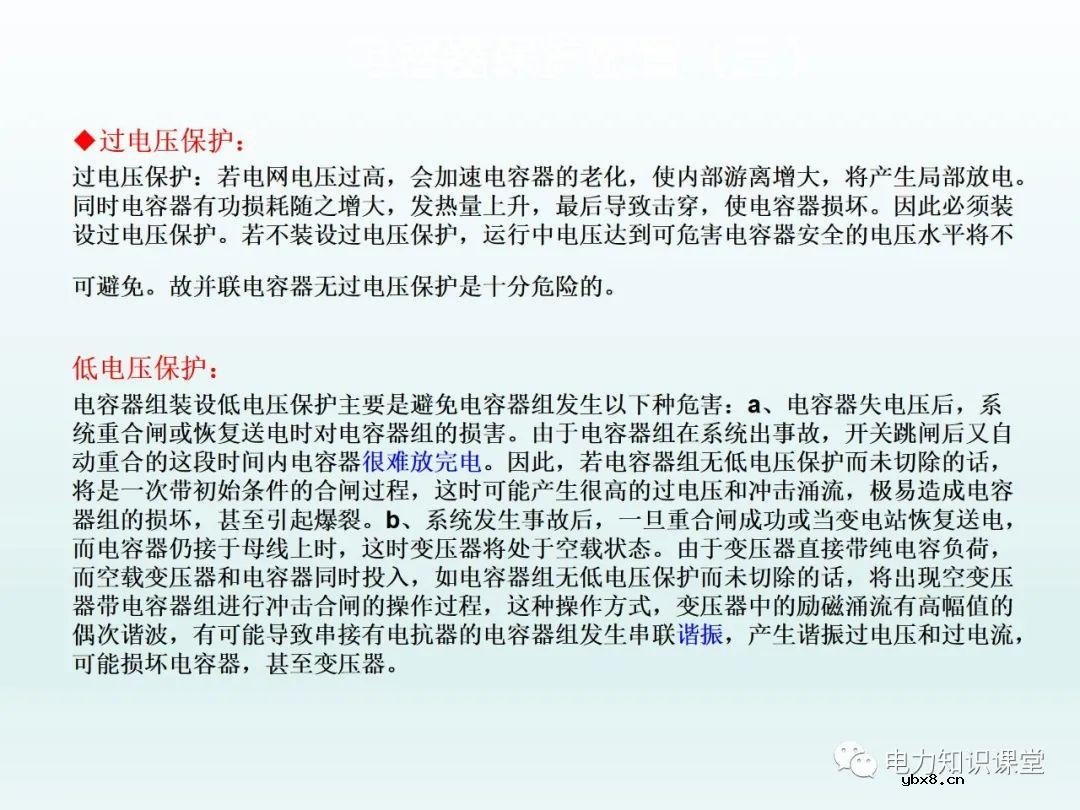

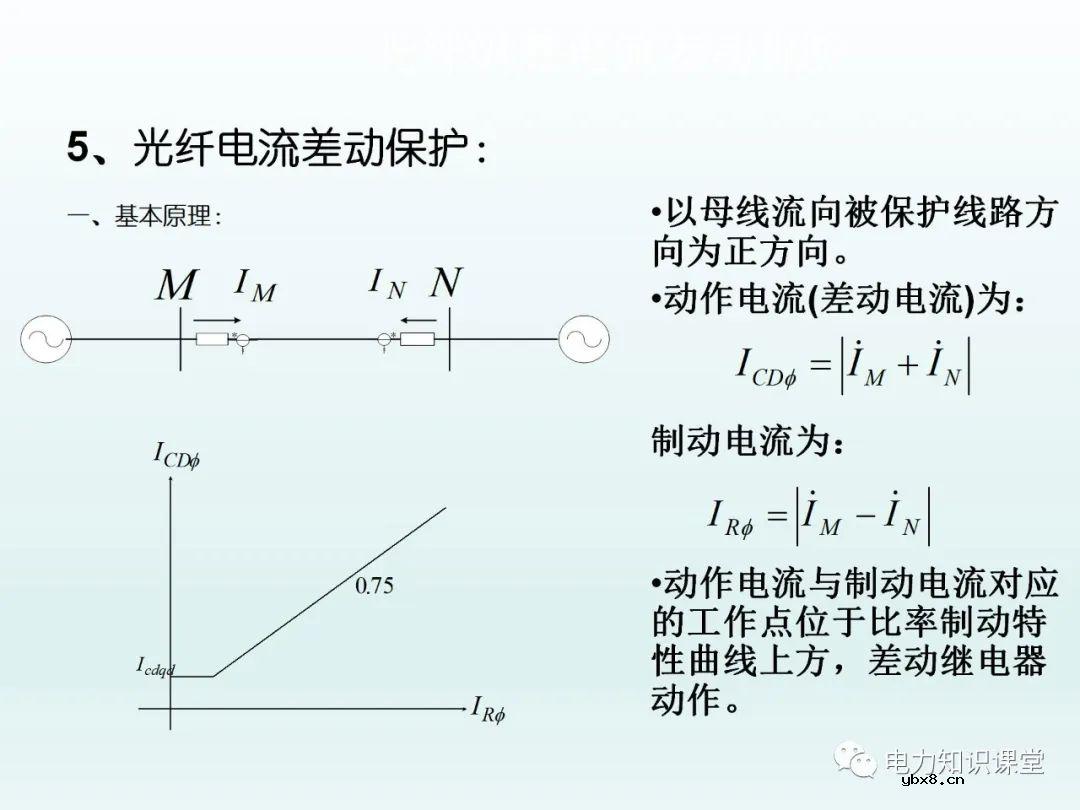

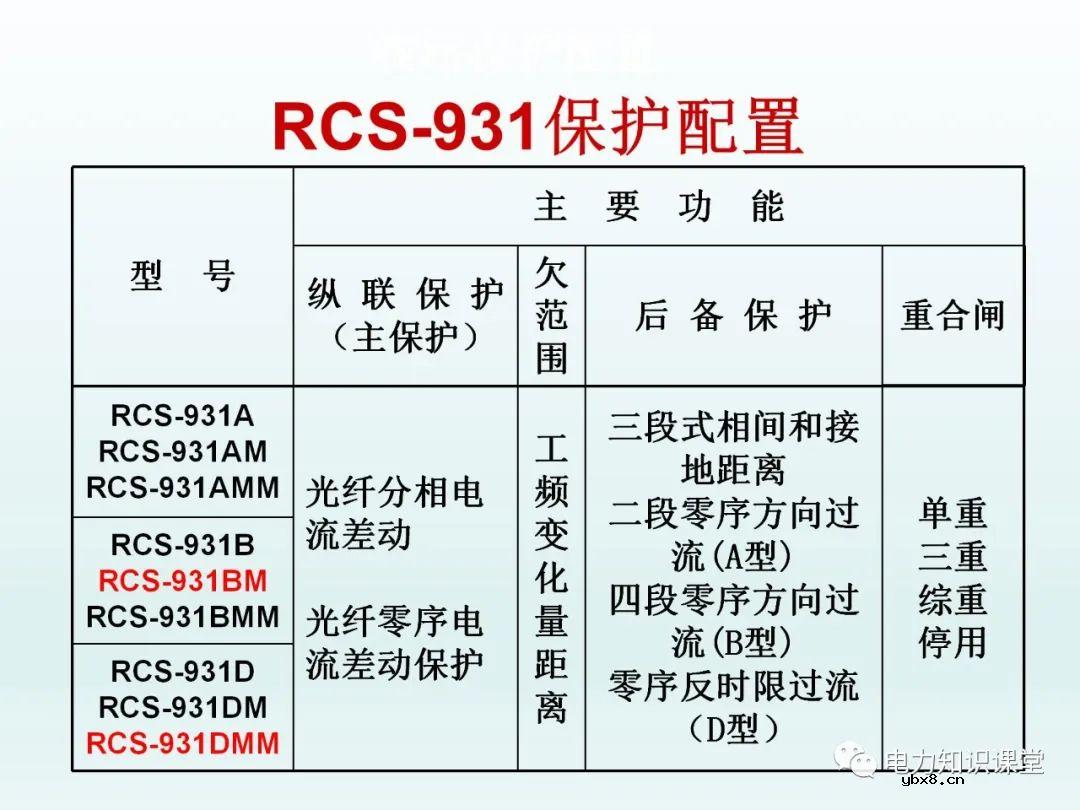

5、光纤电流差动保护：

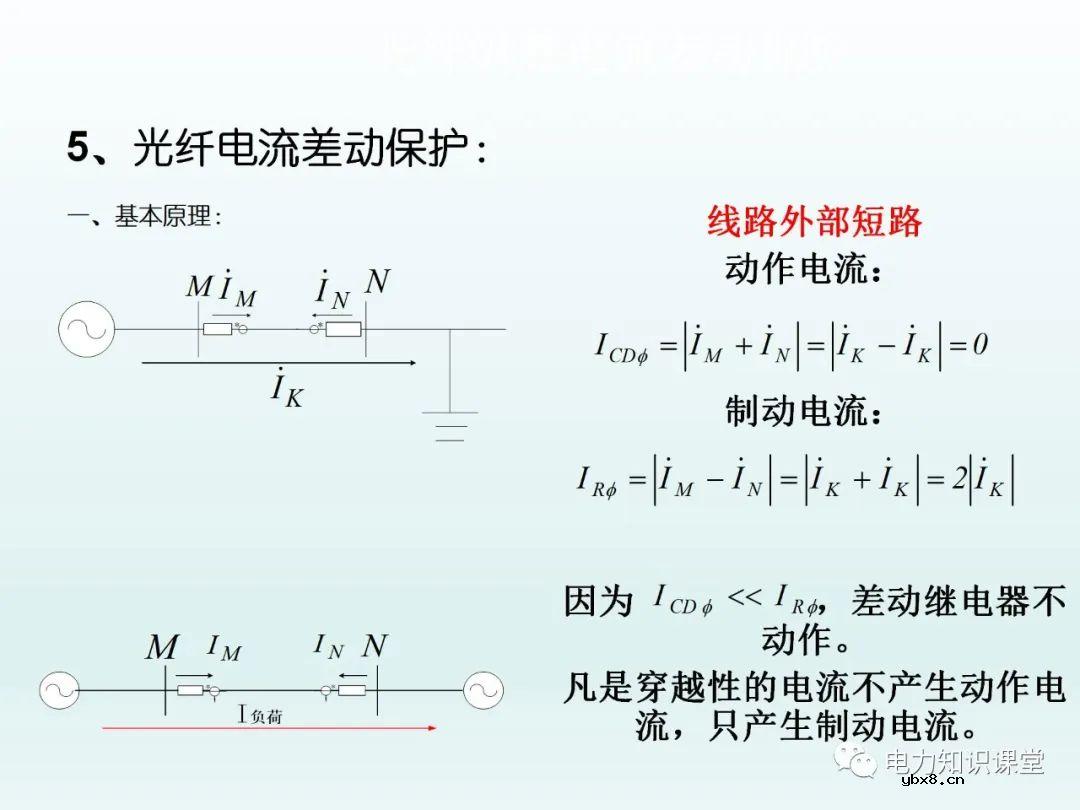

采用光纤通道，通信容量大，一般做成分相式电流差动保护

输电线路两侧的电流信号通过编码成码流形式然后转换成光信号经光纤传送到对侧

注意：光纤纵联距离和方向保护，通道中传输的是反应该侧阻抗继电器、方向继电器动作行为的逻辑信号。

保护范围：线路全长
