关于耦合电容的选取

耦合电容的选取

电容一定时，频率越高越容易通过，频率一定时，电容越大越容易通过。

1.耦合电容容量太小时，低频信号通过耦合电容时就会有严重的衰减，甚至不能通过。以所制做电路时最好使用信号发生器在耦合电容输入端注入信号，用视波器来观察信号是否被严重衰减。注意频率和幅度要与实际电路大致相同。

2.耦合电容容量太大时，电路出现延迟。电路上电后要等待几十秒才有反应，特别是信号幅度很小的时候。

最佳选择：耦合电容容量应选择能保证输入信号经过耦合电容后不出现衰减的最小值容量值。

对于RC无源滤波器：

f=1/2πRC

耦合电容器主要的作用是隔离直流信号。电容的阻抗和信号的频率成反比，信号的频率越高，衰减越小。理论上，对于直流信号的阻抗是无穷大。很多场合需要放大的是交流信号，所以，会用耦合电容去掉信号中的直流部分。

耦合电容的大小怎么确定？

实际上耦合电容与下一级的输入电阻构成了RC 高通滤波器，为了保成输入信号下限频率能通过这一“RC 高通滤波器”，RC 高通滤波器的下限频率不能高于输入信号的频率。相当于选择适当的电容来设计一个高通滤波器，以保证输入信号通不衰减通过，所以电容C 可用公式计算出来。

后续仿真实验：

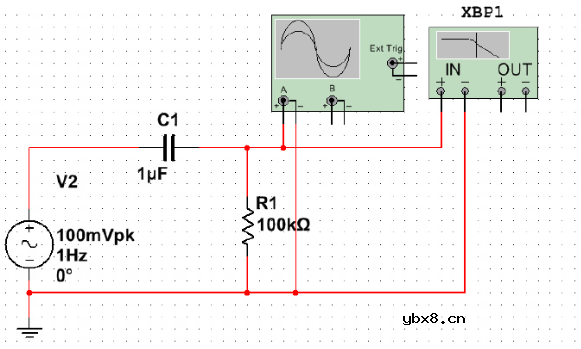

假如输入信号的频率为1Hz，100mV，而后级输入阻抗为100K，耦合电容多大合适呢？

第一种，随便选一个1u：

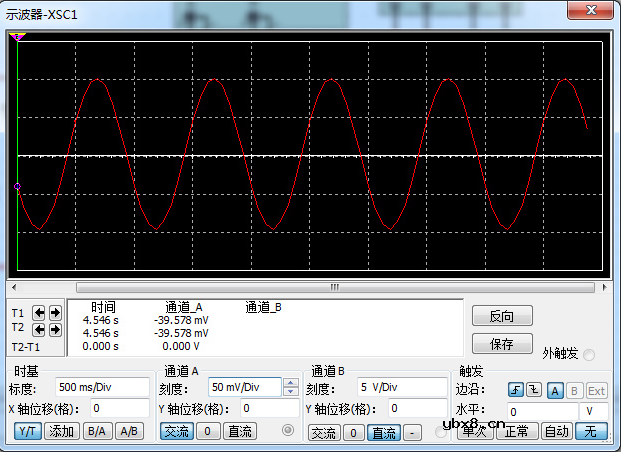

输出波形明显失真。

根据公式：fp=1/2πRC，fp=1/2π*100K*10^-6=1.59Hz，高通滤波的下限高于1Hz，电容应该再选得大一些，选10u：

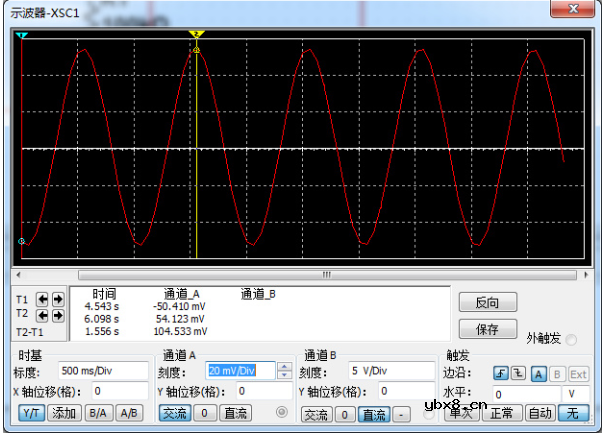

波形明显好很多。
