卷绕式和叠片式薄膜电容有什么区别？薄膜电容器的结构介绍

如果按薄膜电容的内部结构来划分，我们可以把薄膜电容分为卷绕式结构和叠片式结构，如果没有见过薄膜电容生产过程的人，估计很难想象它们内部到底有什么区别，今天就来用详细的图片介绍薄膜电容的内部结构。

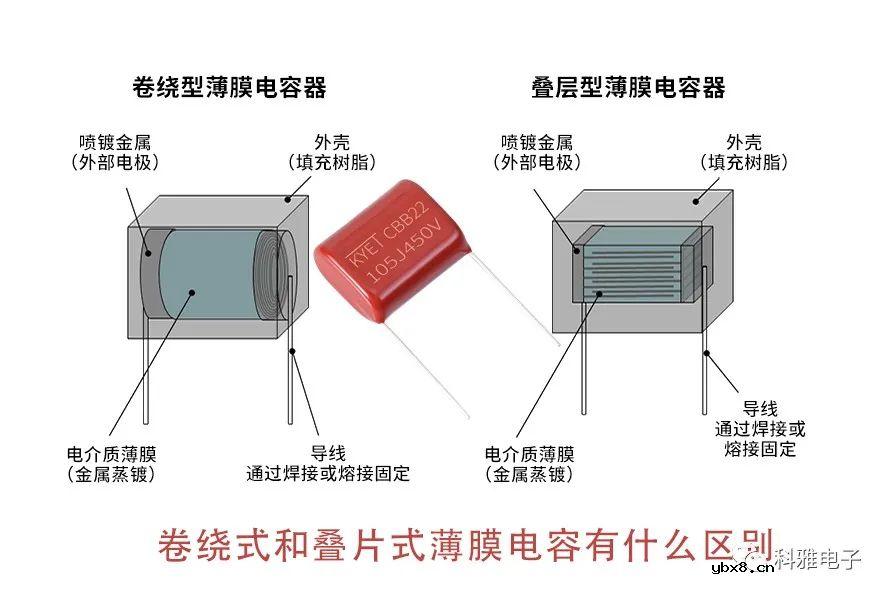

如下图就是卷绕式和叠片式薄膜电容的内部结构示意图：

卷绕型为卷绕并冲压聚合物薄膜，然后将其装入壳内的结构。叠层型为将多层聚合物薄膜叠加到一起，然后将叠层体装入壳内的结构。

现在绝大多数薄膜电容器，基本上都是卷绕式的内部结构。它的优点便于制造，目前卷绕型薄膜电容器是较常使用的类型。

叠层式的结构的薄膜电容，像CL71校正电容用得较多，不过种电容生产设备复杂且极为昂贵，产品不良率也相对较高，现在也慢慢被CL23B卷绕式的校正电容所替代了，真正叠片式的薄膜电容现在已经极少见到了。

薄膜电容器的质量的好坏跟薄膜材料的好坏密切相关，跟内部结构关系不密切

薄膜电容的工艺流程可简单总结为：在基膜上蒸镀一层金属化膜， 然后将金属化膜按照一定的规格裁切、 卷绕后在两端焊接引线后装入外壳。 其中金属化膜的厚度、 材料、 图案决定着薄膜电容的电气特性和寿命， 因此金属化膜是决定薄膜电容性能的决定性指标。

现在市面上的薄膜电容价格差别极大，说白了，核心就是原材料上的差别，如果用的原材料极差，单价确实很低，但薄膜电容的质量很差，寿命很短。可以这样理解，薄膜电容也是一分价格一分货，过低的单价，生产厂家都是通过偷工减料实现的。
