功放基础:电源滤波电容的作用

功放电源中滤波电容的作用有三：1、把整流后得到的脉冲直流电进行滤波以减小交流干优。2、高速供电。3、为音频信号提供通路。电容的对电源的滤波作用，对于功放只是表现出是否有交流干扰；电容的贮能作用可以为功放的瞬态大电流需要提供电能，但变压器功率不足不能为它及时充电，它的贮能作用就不明显了；而它为音频信号提供通路对音质和音色的影响也是至关重要的。

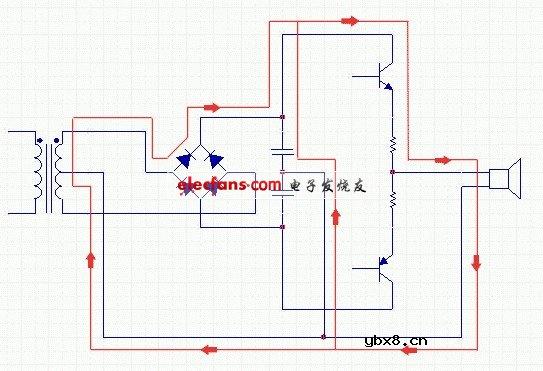

如图中正半周音频信号为例，信号经功放管、射极电阻、扬声器、地，分为两个通道，一部分经过电源变压器、整流管形成回路，一部分经滤波电容形成回路。显然，变压器电感量十分大，不利于音频中高频部分的通过，仅可通过频率很低的低频音频信号，仅可为次低音提供通路，更多的音频信号特别是高频部分的信号则经电源滤波电容形成回路。电容与变压器次级相得益彰，为音频提供了从直流到高频的频带通路。
