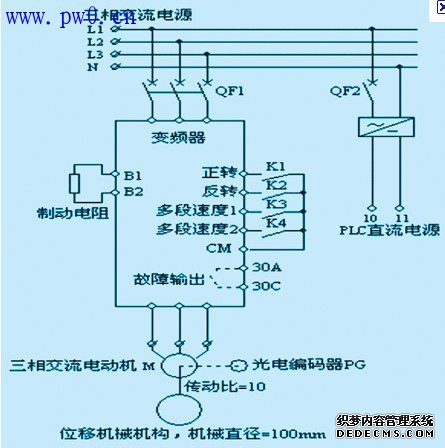

端子符号 功能说明 P 直流侧电压正端子 P- 直流侧电压负端子 PB P、PB间可接直流制动电阻 R、S、T 接电网三相交流电源 U、V、W 接三相交流电动机 E 接地端子 控制回路端子功能说明
.种类 端子符号 端子功能 备注 模
拟
输
入 10V/V 或 10V/10mA电源 V- 向外提供-10V/10mA电源 V1 频率设定电压信号输入端1 0～10V V2 频率设定电压信号输入端2 0～10V I 频率设定电流信号输入正端（电流输入端） 0～20mA GND 频率设定电压信号的公共端（V 、V-电源地），频率设定电流信号输入负端（电流流出端） 控 制 端 子 X1 多功能输入端子1 多功能输入端子的具体功能由参数L-63 ～ L-69设定，端子与COM端闭合有效 X2 多功能输入端子2 X3 多功能输入端子3 X4 多功能输入端子4 X5 多功能输入端子5 X6 多功能输入端子6 PUL/X7 多功能输入端子7，也可作外部脉冲信号的输入端子 FWD 正转控制命令端 与COM端闭合有效，FWD-COM决定面板控制方式时的运转方向。 REV 逆转控制命令端 RST 故障复位输入端 COM 控制端子的公共端 24 向外提供的 24V/50mA的电源 （COM端子为该电源地） (责任编辑：admin)
