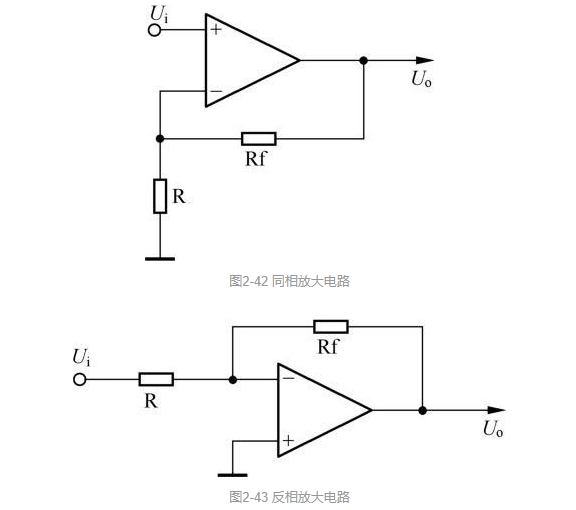

(1)同相放大电路,图2-42所示是由集成运放构成的同相放大电路。该电路的核心元器件是运放、反馈电阻Rf、限流电阻R。输入信号 U i 加到运放的同相输入端,输出电压 U o 的相位与 U i 相同,闭环放大倍数 A =1+ R f / R 。

(2)反相放大电路,图2-43所示是由集成运放构成的反相放大电路。该电路的核心元器件是运放、反馈电阻Rf、限流电阻R。输入信号 U i 加到运放的反相输入端,输出电压 U o 的相位与 U i 的相反,闭环放大倍数 A = R f / R 。

模拟集成电路的应用电路,五种电路的分析

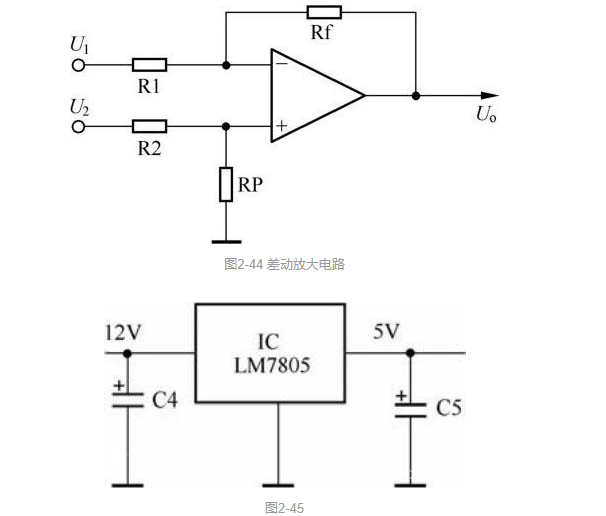

(3)差动放大电路,图2-44所示是由集成运放构成的差动放大电路。该电路的核心元器件是运放,反馈电阻Rf,限流电阻R1、R2,平衡电阻RP。

(4)三端稳压器电路,下面以图2-45所示的LM7805(78××系列代表型号之一)为核心构成的稳压器为例介绍三端稳压电路的工作原理。当12V供电经C4滤波后,输入到稳压器IC(LM7805)的输入端后,该电压经其内部的5V稳压器稳压后,从输出端输出5V电压,该电压经C5滤波后,为负载供电。

LM7805 不仅有稳压功能,还有过流和过热保护功能。当负载异常引起调整管过电流,被过电流保护电路检测后,调整管停止工作,避免调整管过电流损坏,实现了过电流保护。另外,调整管过电流时,温度会大幅度升高,被芯片内的过热保护电路检测后,也会使调整管停止工作,避免了调整管过热损坏,实现了过热保护。

模拟集成电路的应用电路,五种电路的分析

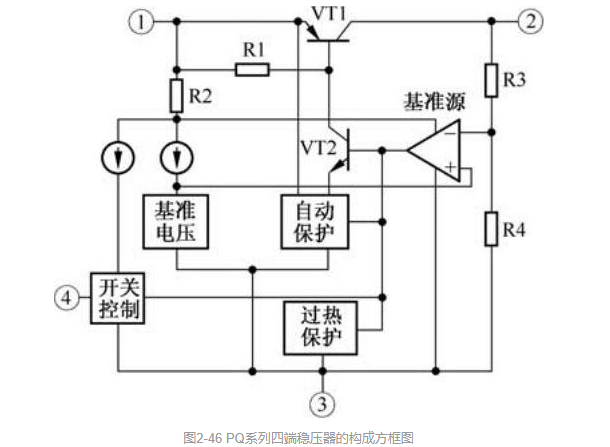

(5)多端稳压电路,下面以PQ系列四端稳压器为例介绍。四端稳压器由基准源(误差放大器)、调整管VT1、放大管VT2、开关控制电路、基准电压形成电路、自动保护电路、取样电阻等构成,如图2-46所示。

模拟集成电路的应用电路,五种电路的分析

当稳压器的①脚有正常的供电电压输入后,该电压第一路加到调整管 VT1 的发射极,为它供电;第二路经 R1 加到放大管 VT2 的集电极,为 VT2 供电;第三路通过R2限流,不仅为基准源和开关控制电路供电,而且通过基准电压形成电路产生基准电压,为基准源的同相输入端提供基准电压。基准源开始为放大管VT2的基极提供导通电压,使 VT2 导通,致使调整管 VT1 导通,由它的集电极输出电压,该电压通过②脚输出后为负载供电。

当输入电压升高或负载变轻,引起稳压器的②脚输出电压升高时,该电压经R3、R4取样后使基准源反相输入端输入的电压增大,基准源为VT2提供的电压减小,VT2导通程度减弱,使VT1的导通程度减弱,于是VT1的集电极输出的电压减小,最终使②脚输出的电压下降到规定值,实现稳压控制。②脚输出的电压下降时,稳压控制过程相反。

当负载异常引起调整管VT1过电流时,被自动保护电路检测后,自动保护电路输出低电平保护信号,使放大管VT2截止,调整管VT1因基极电位为高电平而截止,避免VT1过电流损坏,实现了过电流保护。另外,调整管VT1过电流时,温度会大幅度升高,被芯片内的过热保护电路检测后,也会输出低电平保护信号,使VT2和VT1相继截止,避免了VT1等元器件过热损坏,实现了过热保护。

该稳压器的②脚能否输出电压,不仅取决于①脚能否输入正常的工作电压,而且还取决于④脚能否输入控制信号(开关信号)。当④脚有高电平的控制信号输入后,开关控制电路变为高阻状态,不影响放大管VT2的基极电位,此时VT2和VT1能正常工作,稳压器的②脚开始输出电压。当④脚输入低电平信号后,开关电路输出低电平信号,使 VT2 截止,致使VT1截止,稳压器的②脚无电压输出,实现开关控制。
